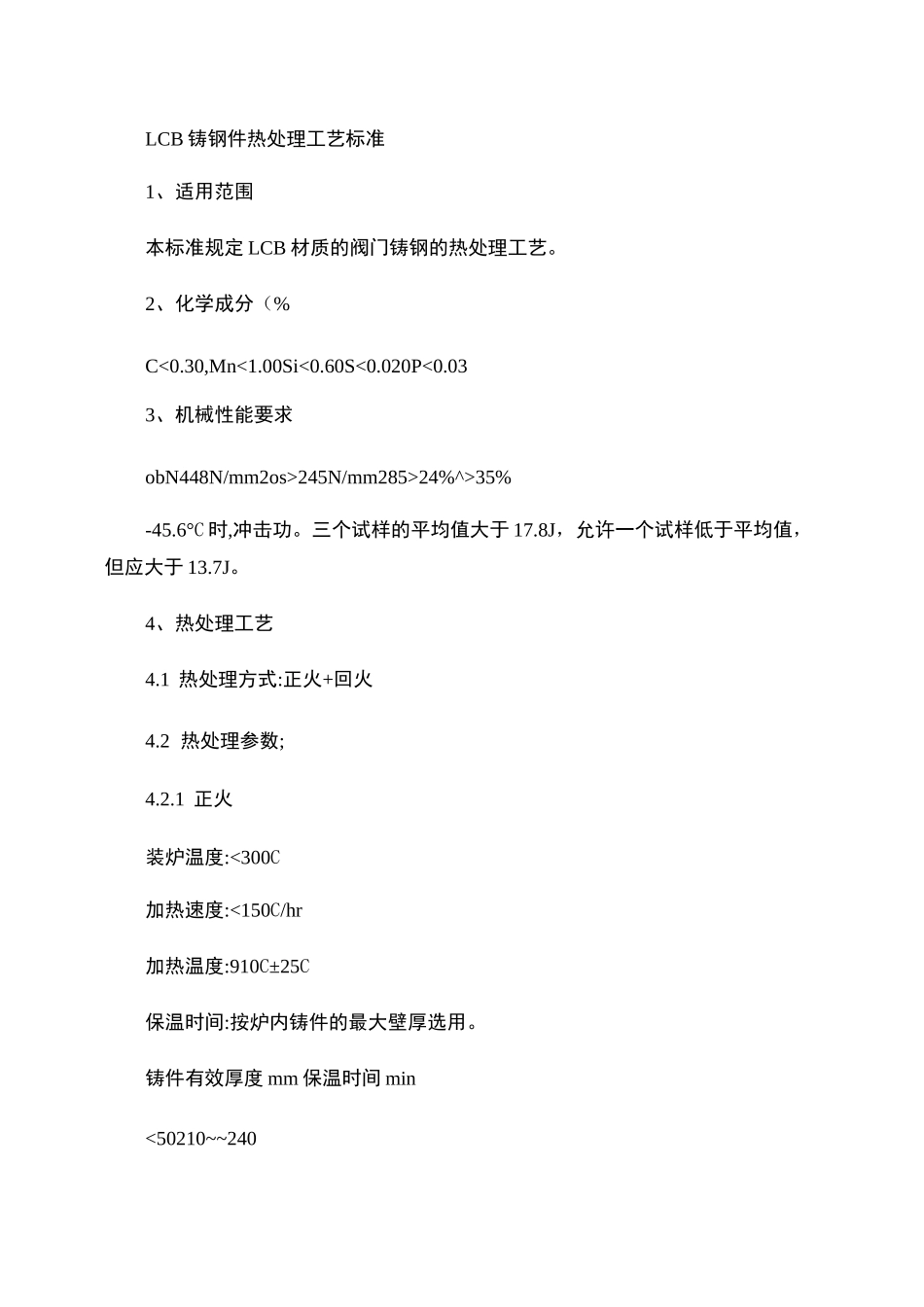

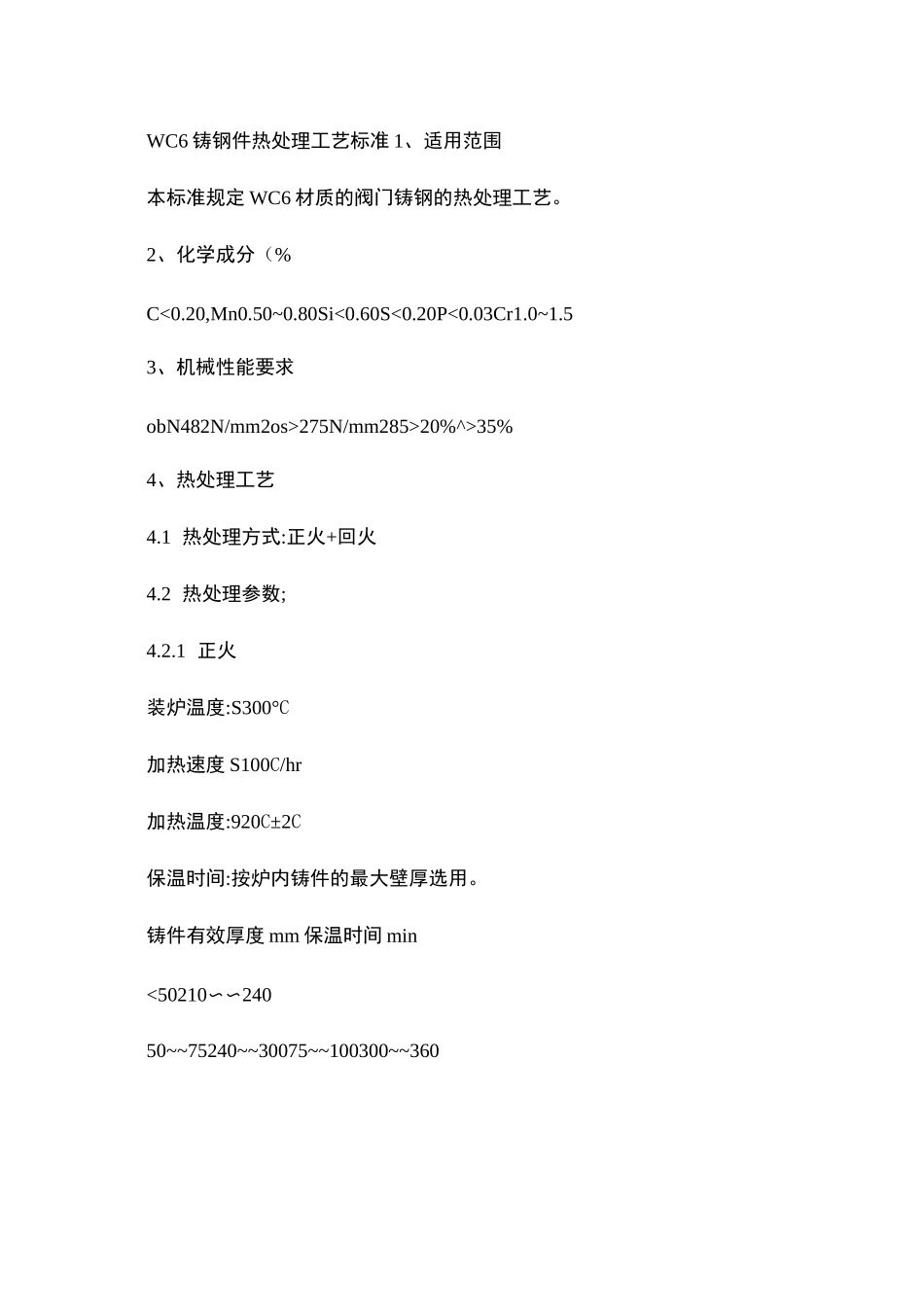

WC6 铸钢件热处理工艺标准 1、适用范围本标准规定 WC6 材质的阀门铸钢的热处理工艺。2、化学成分（%C<0.20,Mn0.50~0.80Si<0.60S<0.20P<0.03Cr1.0~1.53、机械性能要求obN482N/mm2os>275N/mm285>20%^>35%4、热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:S300°C加热速度 S100C/hr加热温度:920C±2C保温时间:按炉内铸件的最大壁厚选用。铸件有效厚度 mm 保温时间 min<50210〜〜24050~~75240~~30075~~100300~~360100~~125360~~420125~~150420~~480冷却方式:空冷4.2.2 回火装炉温度:S300°C加热速度 S100C/hr加热温度:700C±20C保温时间:按炉内铸件的最大壁厚选用。铸件有效厚度 mm 保温时间 min<50240〜〜27050~~75270~~33075~~100330~~390100~~125390~~450125~~150420~~480冷却方式:空冷，用户要求时，可炉冷至 300C 后空冷，冷却速度<100C/hr。5.其它5.1 用户指定有热处理工艺时，按其要求执行。5.2 焊后热处理工艺按厂工艺处的规定执行。5.3 切割前预先热处理工艺按 KFR4312-1 的规定执行LCB 铸钢件热处理工艺标准1、适用范围本标准规定 LCB 材质的阀门铸钢的热处理工艺。2、化学成分（%C<0.30,Mn<1.00Si<0.60S<0.020P<0.033、机械性能要求obN448N/mm2os>245N/mm285>24%^>35%-45.6°C 时,冲击功。三个试样的平均值大于 17.8J，允许一个试样低于平均值，但应大于 13.7J。4、热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:<300C加热速度:<150C/hr加热温度:910C±25C保温时间:按炉内铸件的最大壁厚选用。铸件有效厚度 mm 保温时间 min<50210~~24050~~75240~~30075~~100300~~360100~~125360~~420125~~150420~~480冷却方式:空冷4.2.2 回火装炉温度:S300°C加热速度 S150C/hr加热温度:650C±20C保温时间:按炉内铸件的最大壁厚选用。铸件有效厚度 mm 保温时间 min<50240〜〜27050~~75270~~33075~~100330~~390100~~125390~~450125~~150420~~510冷却方式:空冷，用户要求时，可炉冷至 300C 后空冷，冷却速度<100C/hr。5.其它5.1 用户指定有热处理工艺时，按其要求执行5.2 焊后热处理工艺按厂工艺处的规定执行ZG20CrMo 铸钢件热处理工艺标准1、适用范围本标准规定 ZG20CrMo 材质的阀门铸钢的热处理工艺。2、化学成分（%C0.15〜0.25,Mn0.50〜0.80Si0.20〜0.45S<0.04P<0.04Mo0.40~0.60Cr0.50~0.803、机械性能要求ob>461N/mm2os>245N/mm285>18%^>30%aK>3kgf.m/c...
