物料提升机安拆方案

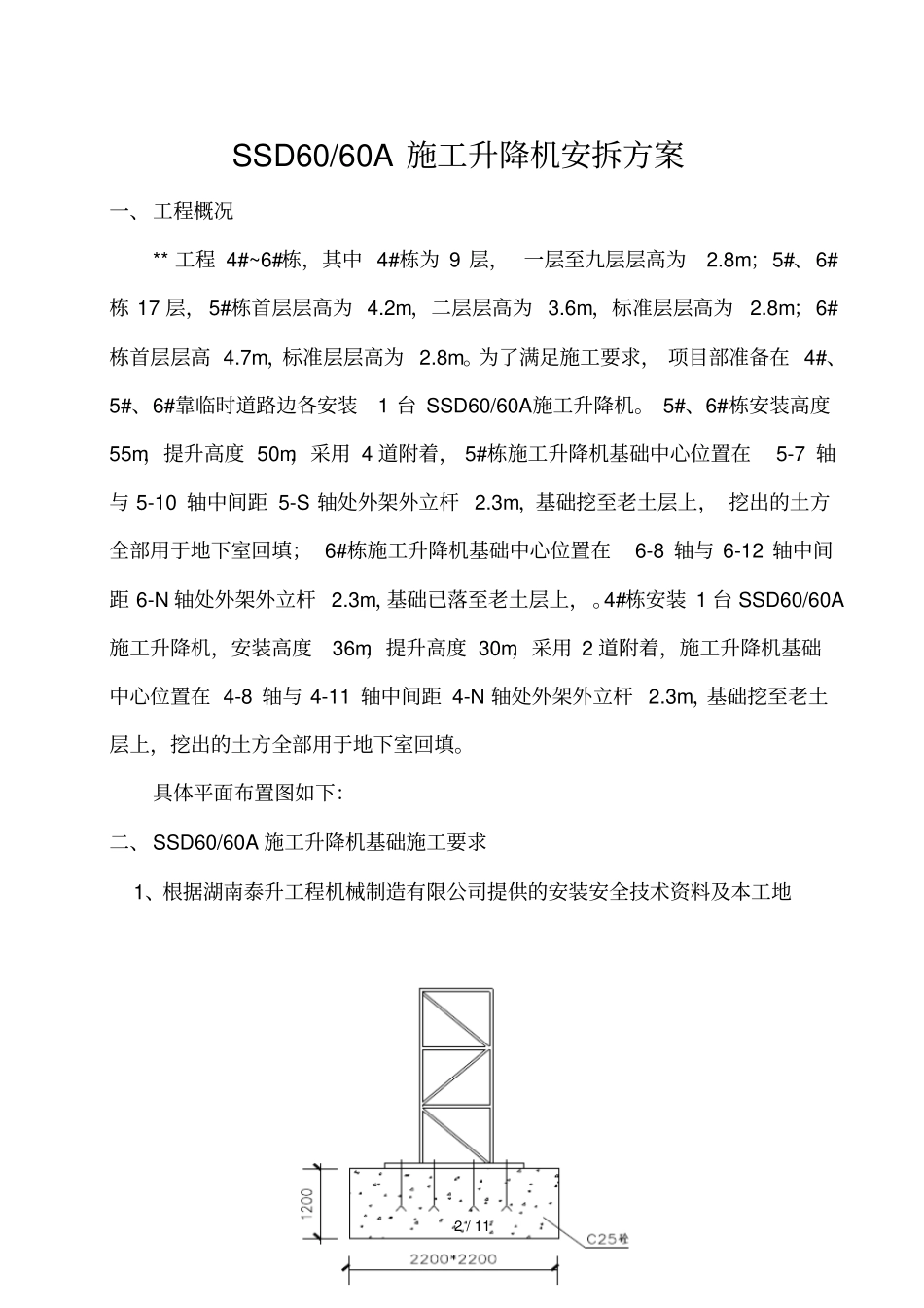

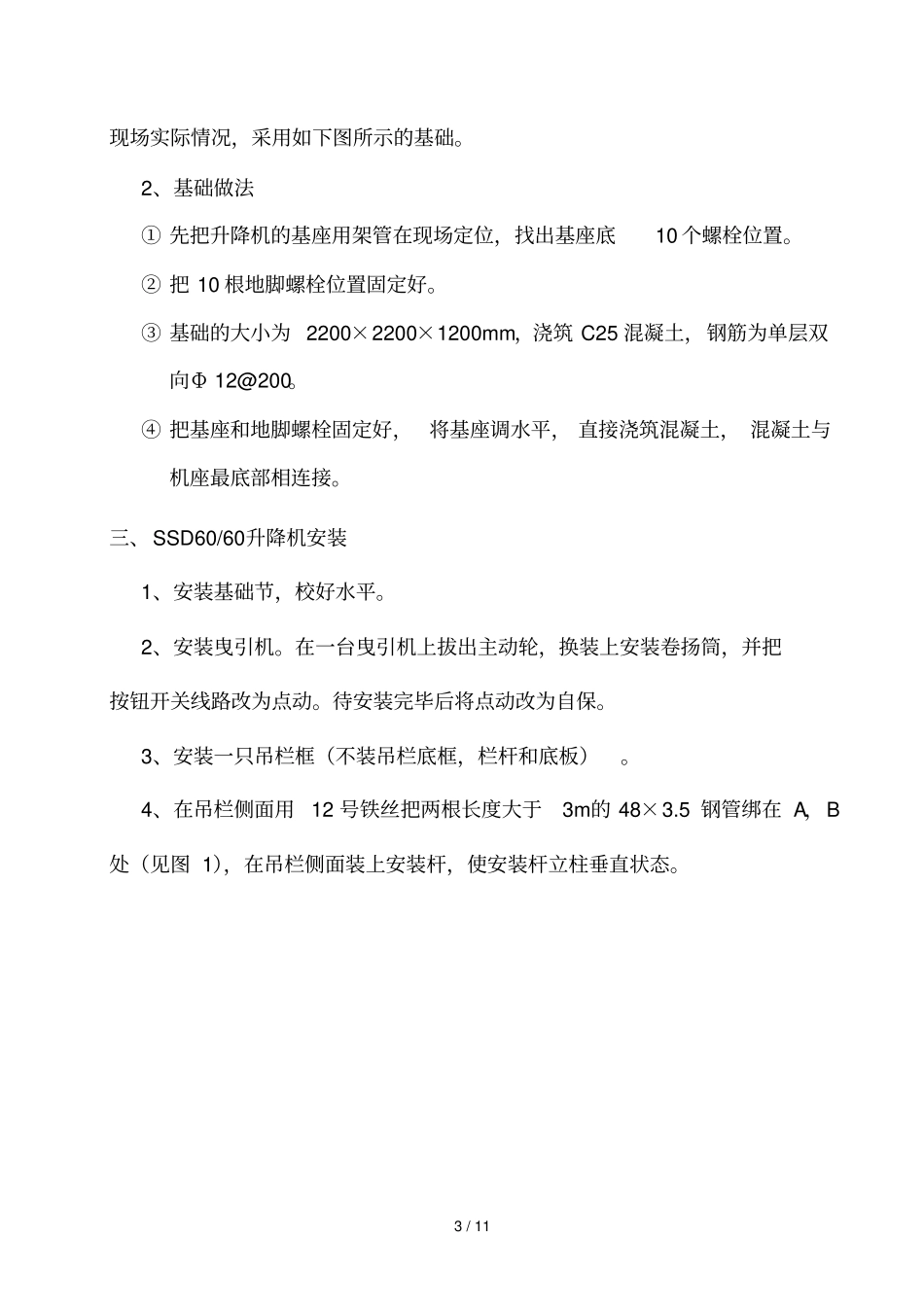

目录一、工程概况二、SSD60/60A 施工升降机基础施工要求三、SSD60/60升降机安装四、安装中注意事项五、 SSD60/60 升降机附着六、SSD60/60升降机接高七、SSD60/60升降机拆除八、安全事项九、附件2 / 11 SSD60/60A 施工升降机安拆方案一、工程概况** 工程 4#~6#栋，其中 4#栋为 9 层， 一层至九层层高为2.8m；5#、6#栋 17 层，5#栋首层层高为 4.2m，二层层高为 3.6m，标准层层高为2.8m；6#栋首层层高 4.7m，标准层层高为 2.8m。为了满足施工要求， 项目部准备在 4#、5#、6#靠临时道路边各安装1 台 SSD60/60A施工升降机。 5#、6#栋安装高度55m，提升高度 50m，采用 4 道附着， 5#栋施工升降机基础中心位置在5-7 轴与 5-10 轴中间距 5-S 轴处外架外立杆 2.3m，基础挖至老土层上， 挖出的土方全部用于地下室回填； 6#栋施工升降机基础中心位置在6-8 轴与 6-12 轴中间距 6-N 轴处外架外立杆 2.3m，基础已落至老土层上，。4#栋安装 1 台 SSD60/60A施工升降机，安装高度36m，提升高度 30m，采用 2 道附着，施工升降机基础中心位置在 4-8 轴与 4-11 轴中间距 4-N 轴处外架外立杆 2.3m，基础挖至老土层上，挖出的土方全部用于地下室回填。具体平面布置图如下：二、SSD60/60A 施工升降机基础施工要求1、根据湖南泰升工程机械制造有限公司提供的安装安全技术资料及本工地3 / 11 现场实际情况，采用如下图所示的基础。2、基础做法① 先把升降机的基座用架管在现场定位，找出基座底10 个螺栓位置。② 把 10 根地脚螺栓位置固定好。③ 基础的大小为 2200×2200×1200mm，浇筑 C25 混凝土，钢筋为单层双向Φ 12@200。④ 把基座和地脚螺栓固定好，将基座调水平， 直接浇筑混凝土， 混凝土与机座最底部相连接。三、SSD60/60升降机安装1、安装基础节，校好水平。2、安装曳引机。在一台曳引机上拔出主动轮，换装上安装卷扬筒，并把按钮开关线路改为点动。待安装完毕后将点动改为自保。3、安装一只吊栏框（不装吊栏底框，栏杆和底板）。4、在吊栏侧面用12 号铁丝把两根长度大于3m的 48×3.5 钢管绑在 A，B处（见图 1），在吊栏侧面装上安装杆，使安装杆立柱垂直状态。4 / 11 图1GHCIEBALDK5、吊栏框停在地面上，安装钢丝绳（Φ 7.7 ）从卷筒引出经过D、G、H处（见图 1），末端挂上标准节，开动卷扬机把第二标准节吊起安到基础上。6、把二节标准节用螺栓连接，用线垂或经纬仪检查垂...
