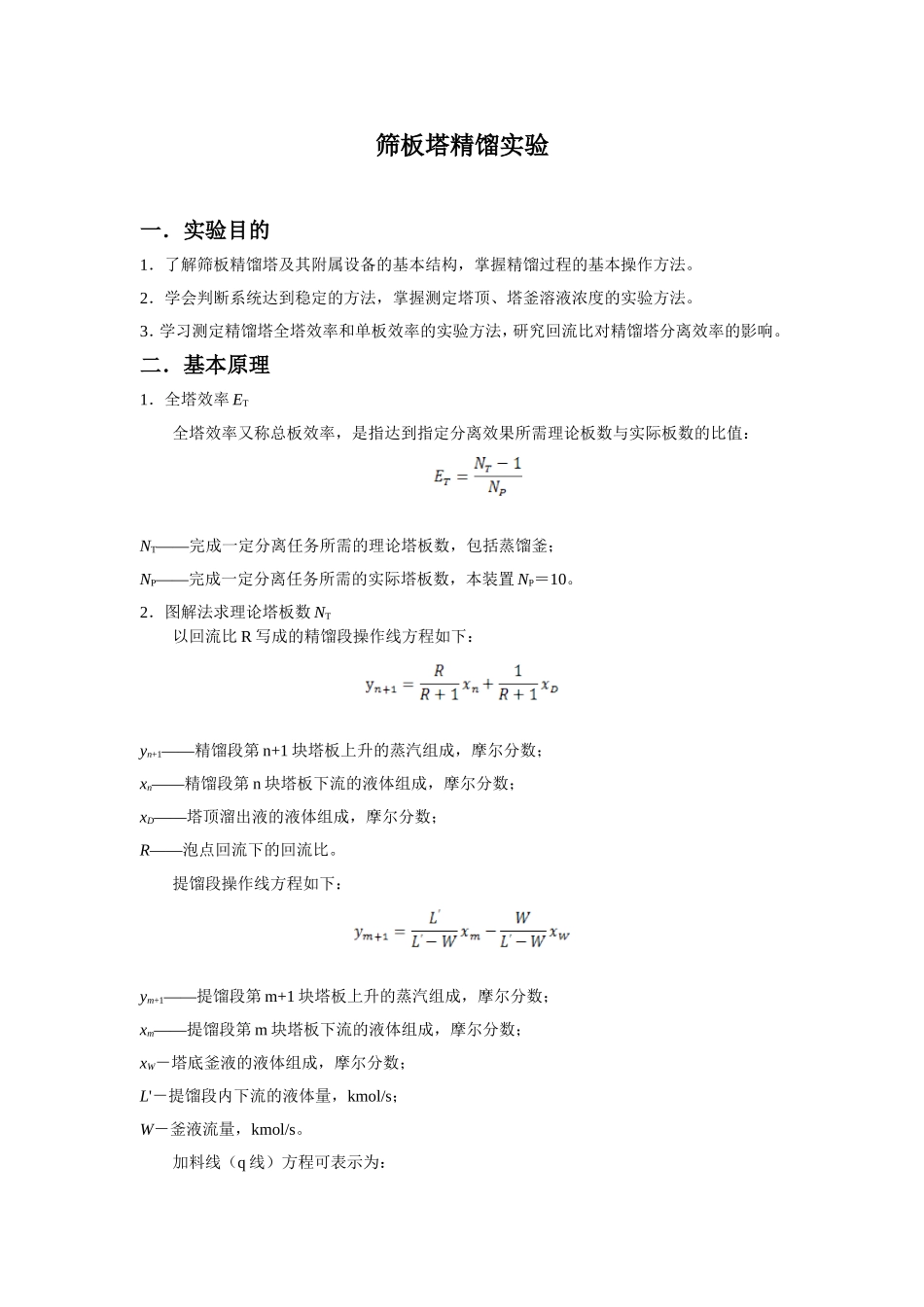

筛板塔精馏实验一．实验目的1．了解筛板精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法
2．学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法
3．学习测定精馏塔全塔效率和单板效率的实验方法，研究回流比对精馏塔分离效率的影响
二．基本原理1．全塔效率ET全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值：NT——完成一定分离任务所需的理论塔板数，包括蒸馏釜；NP——完成一定分离任务所需的实际塔板数，本装置NP＝10
2．图解法求理论塔板数NT以回流比R写成的精馏段操作线方程如下：yn+1——精馏段第n+1块塔板上升的蒸汽组成，摩尔分数；xn——精馏段第n块塔板下流的液体组成，摩尔分数；xD——塔顶溜出液的液体组成，摩尔分数；R——泡点回流下的回流比
提馏段操作线方程如下：ym+1——提馏段第m+1块塔板上升的蒸汽组成，摩尔分数；xm——提馏段第m块塔板下流的液体组成，摩尔分数；xW－塔底釜液的液体组成，摩尔分数；L'－提馏段内下流的液体量，kmol/s；W－釜液流量，kmol/s
加料线（q线）方程可表示为：其中，q——进料热状况参数；rF——进料液组成下的汽化潜热，kJ/kmol；tS——进料液的泡点温度，℃；tF——进料液温度，℃；cpF——进料液在平均温度(tS−tF)/2下的比热容，kJ/（kmol℃）；xF——进料液组成，摩尔分数
（1）全回流操作在精馏全回流操作时，操作线在y－x图上为对角线，如图1所示，根据塔顶、塔釜的组成在操作线和平衡线间作梯级，即可得到理论塔板数

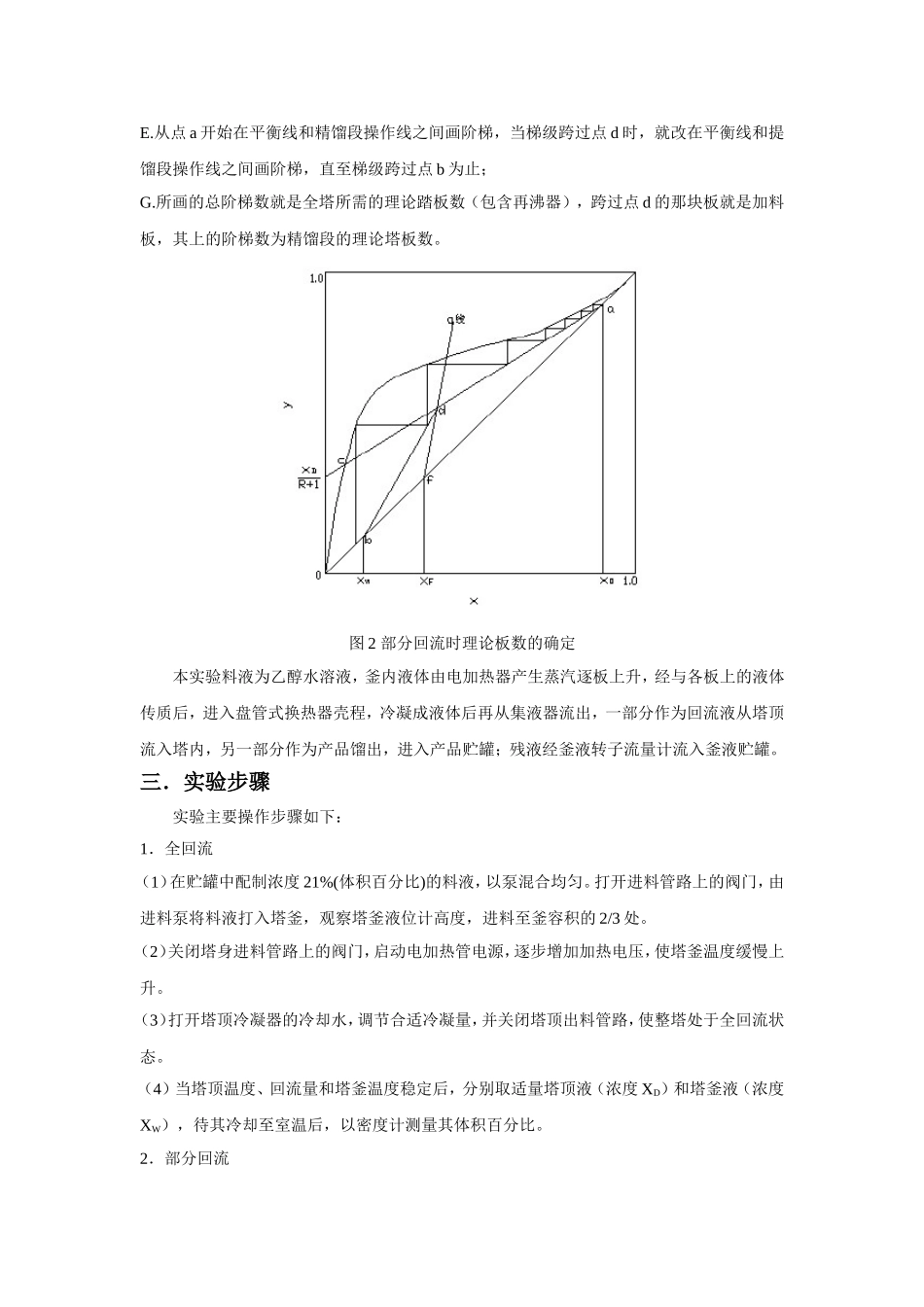

图1全回流时理论塔板数确定（2）部分回流操作部分回流操作时，如图2，图解法的主要步骤为：A
根据物系和操作压力画出相平衡曲线，并画出对角线作为辅助线；B
在对角线上定出a点(xD，xD)、f点(xF，xF)和b点(xW，xW)；C
在y轴上定出y
