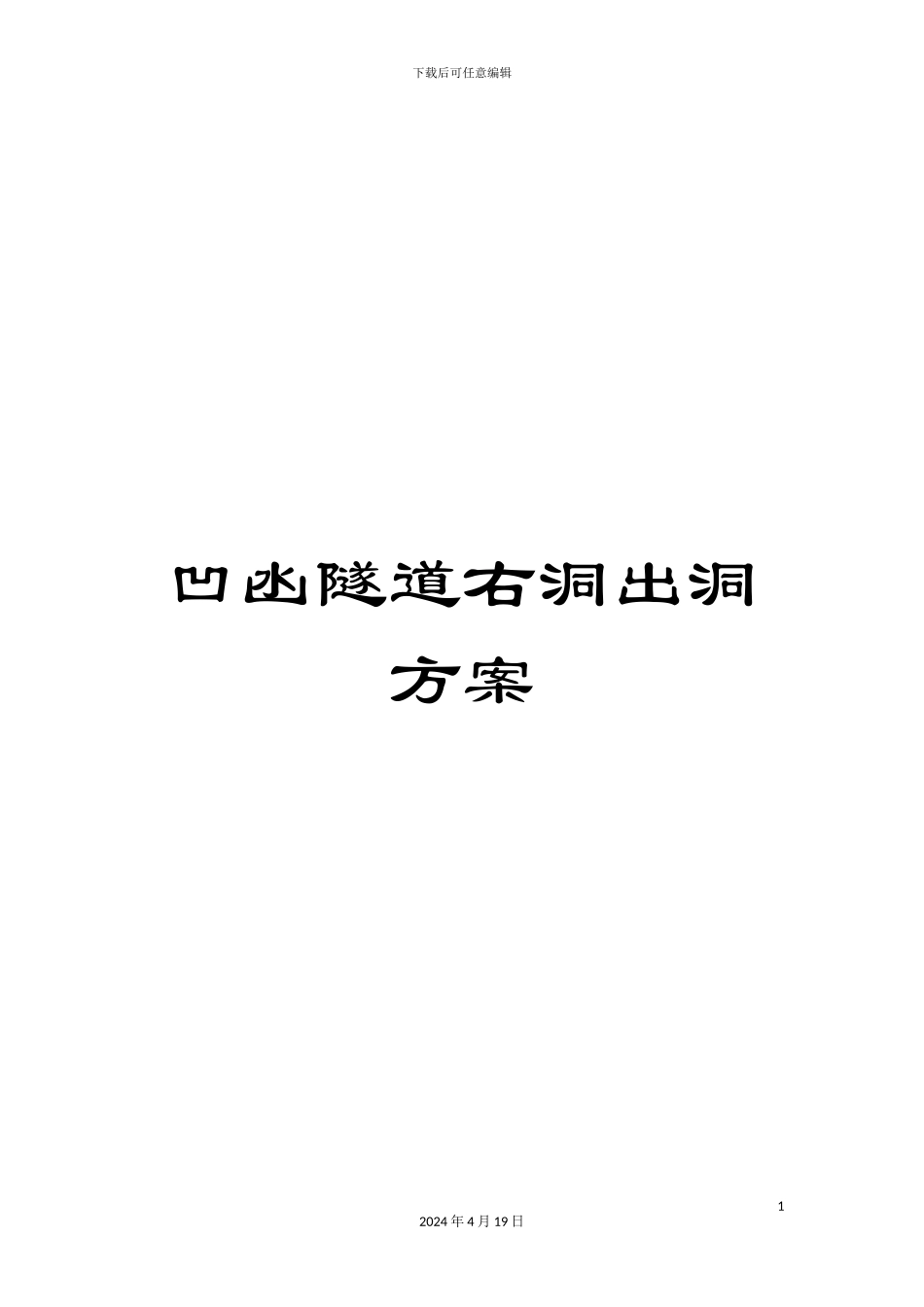

凹凼隧道右洞出洞方案

下载后可任意编辑凹凼隧道右洞出洞方案12024 年 4 月 19 日下载后可任意编辑银川至龙邦国家高速公路贵州境惠水至罗甸第 HL-6 合同段隧道洞口专项施工方案中交二公局东盟营造工程有限公司 11 月 23 日22024 年 4 月 19 日下载后可任意编辑凹凼隧道右洞出口惠水端洞口施工方案一、工程概况1、基本情况凹凼隧道地处云贵高原与广西丘陵过渡的斜坡地带，隧道位于罗甸县板庚乡境内。属分离式短隧道，其中左幅里程桩号ZK69+995-ZK70+275，全长 280m。最大埋深 96m，右幅里程桩号为 YK70+025-YK70+277,全长 252m。最大埋深约 79m。左幅隧道平面线形位于 R=4000 的圆曲线上，右幅隧道平面线形位于 R=4200m 的圆曲线上。左右幅隧道均为下坡，纵坡坡度为-2.3%。2、地质水文情况1、地形地貌隧道横穿山体，基岩裸露，坡体植被发育，多为灌木，进出32024 年 4 月 19 日下载后可任意编辑口均位于斜坡上。隧道区附近海拔 507.4-746.8m，相对高差239.4m。左右幅隧道轴线经过地段的地面高程为 551.3-655.6m,相对高差 104.3m。地貌类型为溶蚀-侵蚀低山地貌。进出口附近有省道 S101 公路经过，交通条件好。2、气候条件本项目地处属珠江域红水河水系之涟江支流，地表水不发育。区内属亚热带湿润季风气候，光照充分，热量丰富，无霜期长，太阳辐射量多，年均日照数 1350-1520 小时，年平均气温19.6℃，极端最高为 40.5℃，极端最低为-3.5℃，年平均降雨量为 1200mm ， 最 多 年 降 雨 量 1623.4mm ， 最 低 年 降 雨 量 为781.2mm，年无霜期 340 天，主要灾害性天气春寒频繁，夏季暴雨，边阳、板庚地区时有冰雹。3、工程地质条件42024 年 4 月 19 日下载后可任意编辑（1）地质构造隧址区在杨子准台地-黔南台陷-贵定南北向构造变形区，根据地质调查，场区内未发现断层经过，岩层呈单斜产出，综合地层产状为 326°∠14°，场区岩体节理、裂隙发育，节理主要有 J1：184°∠52°、J2：326°∠14°两组，节理间距 200-400mm，单条节理裂隙地表延伸长度约为 3-5m,中风化层内节理面较为平滑，多呈闭合状，强风化层中节理裂隙多呈张开状，局部见粘土及碎石充填，无胶结，结合差，岩体被节理裂隙、切割成碎块、碎石状。（2）地质岩性隧址区出露地层上覆第四系残坡积（Qe1+d1）粉质黏土、（Qme）人工填筑土，坡面堆积层（Qc）块石土，下伏基岩为三叠系中统凉水井组（T2l)中厚层状灰岩。覆盖层：粉质粘土（Qe1+d1...
