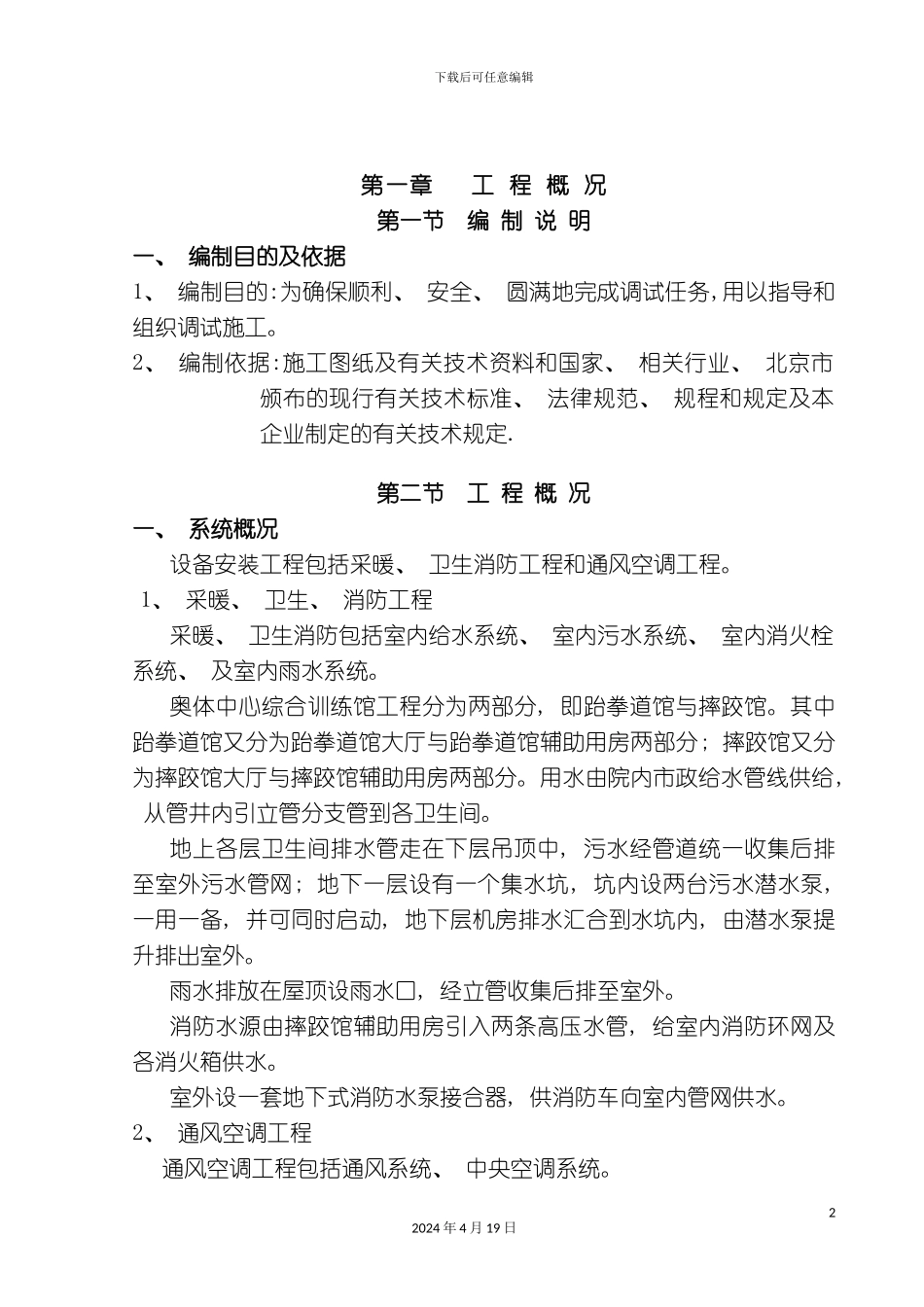

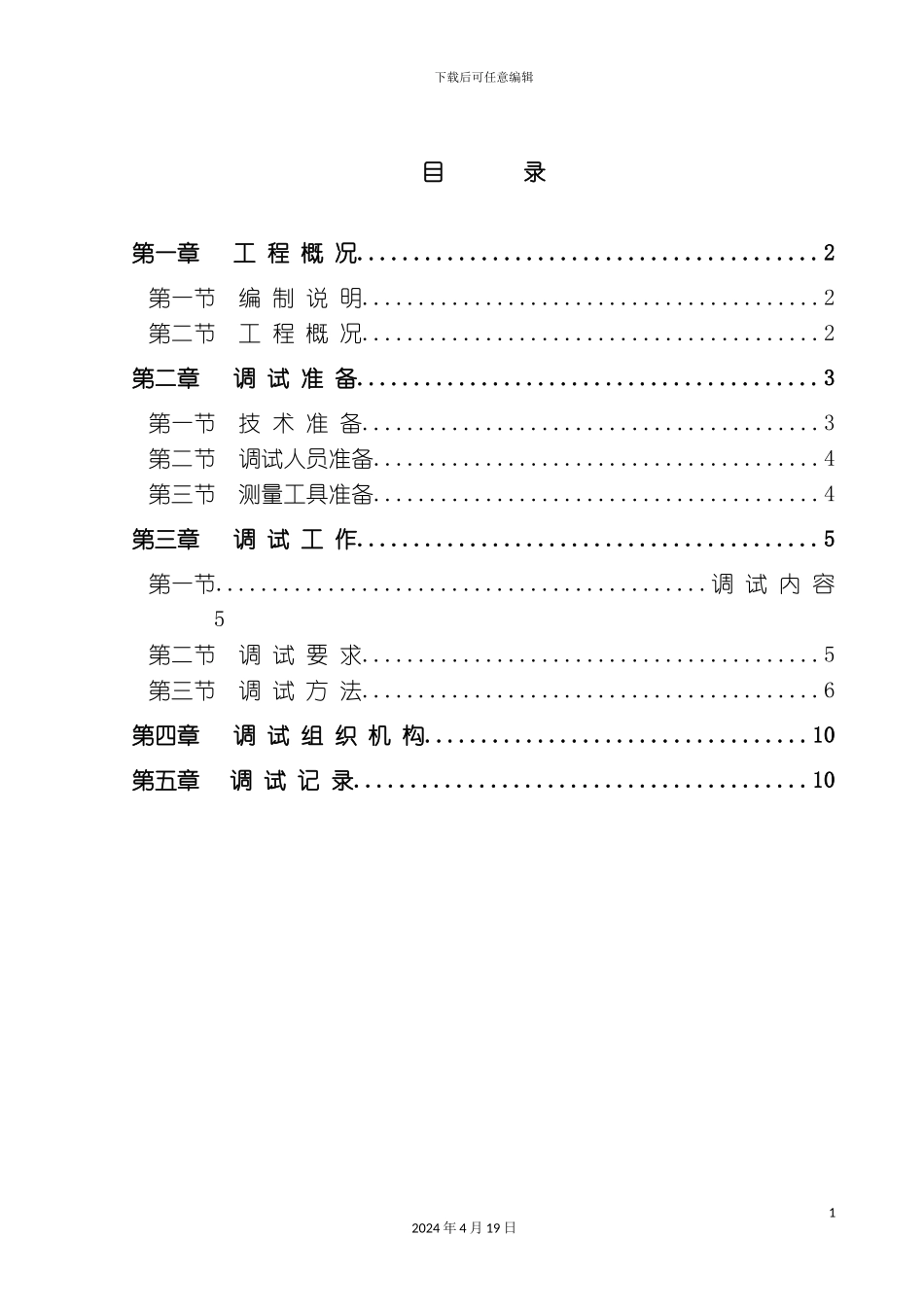

下载后可任意编辑北京奥体中心安装工程施工组织及调试方案12024 年 4 月 19 日下载后可任意编辑目 录第一章 工 程 概 况.........................................2第一节 编 制 说 明.........................................2第二节 工 程 概 况.........................................2第二章 调 试 准 备.........................................3第一节 技 术 准 备.........................................3第二节 调试人员准备........................................4第三节 测量工具准备........................................4第三章 调 试 工 作.........................................5第一节............................................调 试 内 容5第二节 调 试 要 求.........................................5第三节 调 试 方 法.........................................6第四章 调 试 组 织 机 构..................................10第五章调 试 记 录........................................1012024 年 4 月 19 日下载后可任意编辑第一章 工 程 概 况第一节 编 制 说 明一、 编制目的及依据1、 编制目的:为确保顺利、 安全、 圆满地完成调试任务,用以指导和组织调试施工。2、 编制依据:施工图纸及有关技术资料和国家、 相关行业、 北京市颁布的现行有关技术标准、 法律规范、 规程和规定及本企业制定的有关技术规定.第二节 工 程 概 况一、 系统概况设备安装工程包括采暖、 卫生消防工程和通风空调工程。1、 采暖、 卫生、 消防工程采暖、 卫生消防包括室内给水系统、 室内污水系统、 室内消火栓系统、 及室内雨水系统。奥体中心综合训练馆工程分为两部分, 即跆拳道馆与摔跤馆。其中跆拳道馆又分为跆拳道馆大厅与跆拳道馆辅助用房两部分; 摔跤馆又分为摔跤馆大厅与摔跤馆辅助用房两部分。用水由院内市政给水管线供给, 从管井内引立管分支管到各卫生间。地上各层卫生间排水管走在下层吊顶中, 污水经管道统一收集后排至室外污水管网; 地下一层设有一个集水坑, 坑内设两台污水潜水泵, 一用一备, 并可同时启动, 地下层机房排水汇合到水坑内, 由潜水泵提升排出室外。雨水排放在屋顶设雨水口, 经立管收集后排至室外。消防水源由摔跤馆辅助用房引入两条高压水管, 给室内消防环网及各消火箱供水。室外...
