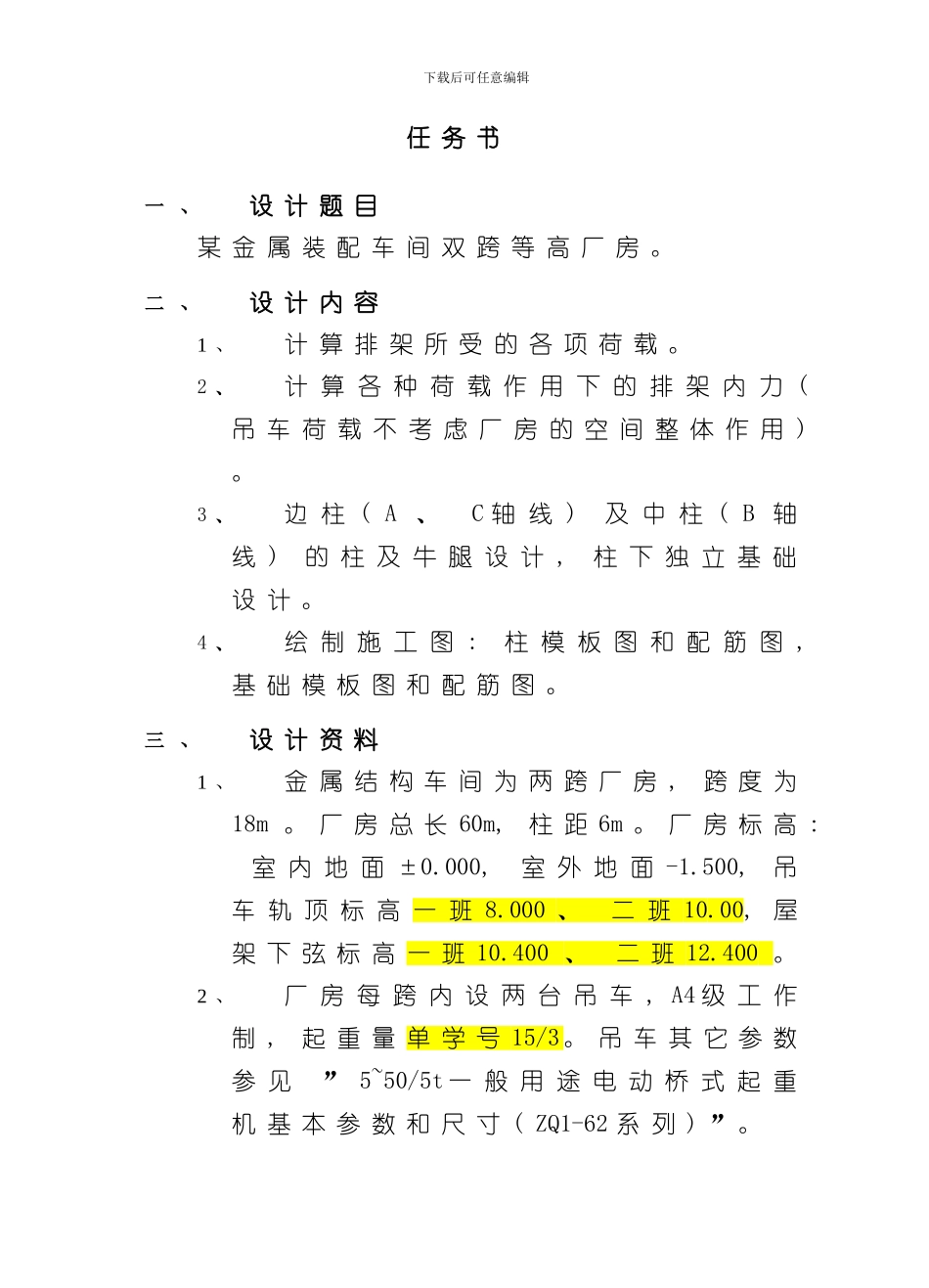

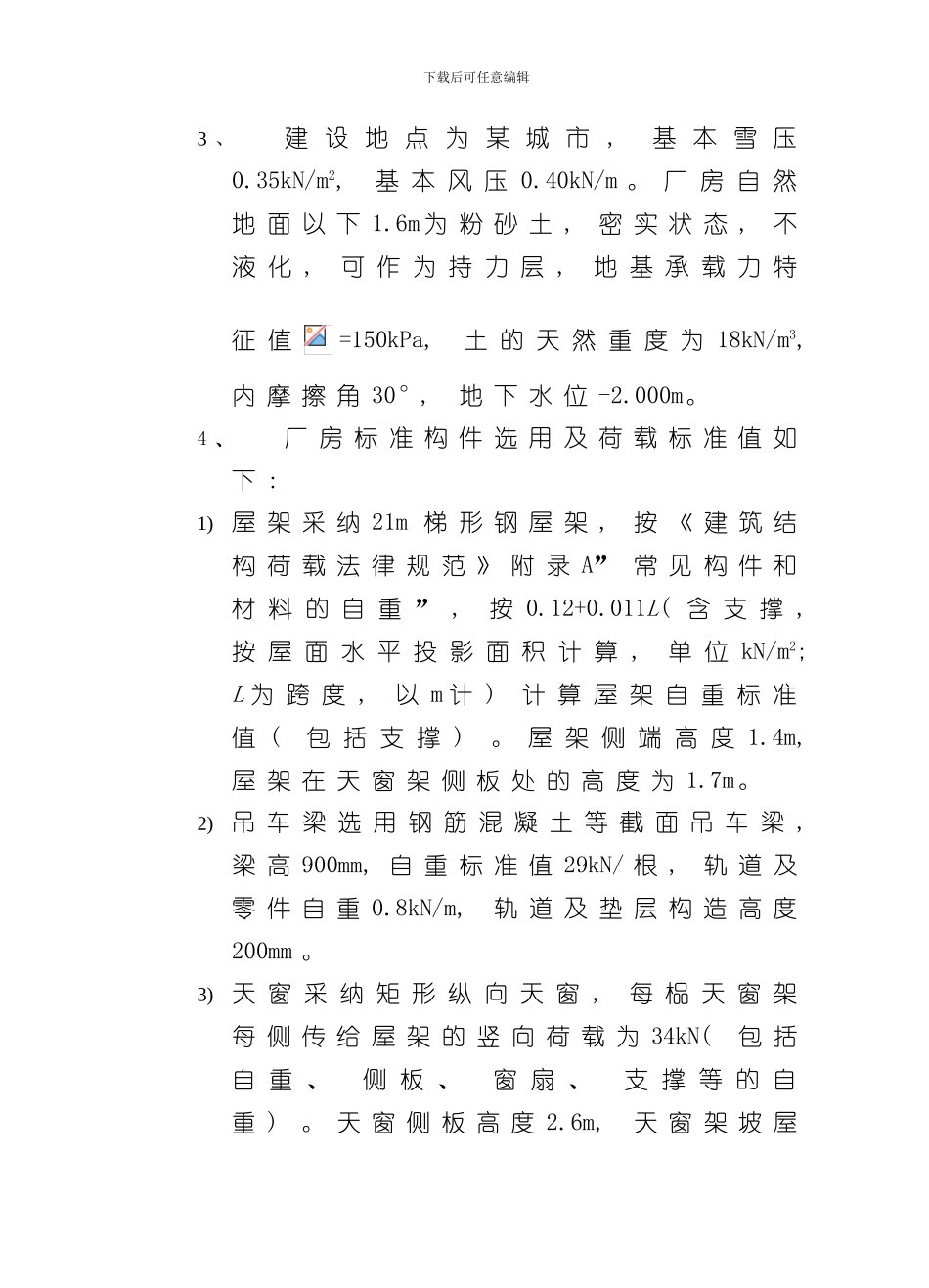

下载后可任意编辑任 务 书一 、设 计 题 目某 金 属 装 配 车 间 双 跨 等 高 厂 房 。二 、设 计 内 容1 、计 算 排 架 所 受 的 各 项 荷 载 。2 、计 算 各 种 荷 载 作 用 下 的 排 架 内 力 ( 吊 车 荷 载 不 考 虑 厂 房 的 空 间 整 体 作 用 ) 。3 、边 柱 ( A 、 C 轴 线 ) 及 中 柱 ( B 轴线 ) 的 柱 及 牛 腿 设 计 , 柱 下 独 立 基 础设 计 。4 、绘 制 施 工 图 : 柱 模 板 图 和 配 筋 图 , 基 础 模 板 图 和 配 筋 图 。三 、设 计 资 料1 、金 属 结 构 车 间 为 两 跨 厂 房 , 跨 度 为18m 。 厂 房 总 长 60m, 柱 距 6m 。 厂 房 标 高 : 室 内 地 面 ±0.000, 室 外 地 面 -1.500, 吊车 轨 顶 标 高 一 班 8.000 、 二 班 10.00, 屋架 下 弦 标 高 一 班 10.400 、 二 班 12.400 。2 、厂 房 每 跨 内 设 两 台 吊 车 , A4 级 工 作制 , 起 重 量 单 学 号 15/3 。 吊 车 其 它 参 数参 见 ” 5~50/5t 一 般 用 途 电 动 桥 式 起 重机 基 本 参 数 和 尺 寸 ( ZQ1-62 系 列 ) ” 。下载后可任意编辑3 、建 设 地 点 为 某 城 市 , 基 本 雪 压0.35kN/m2, 基 本 风 压 0.40kN/m 。 厂 房 自 然地 面 以 下 1.6m 为 粉 砂 土 , 密 实 状 态 , 不液 化 , 可 作 为 持 力 层 , 地 基 承 载 力 特征 值=150kPa, 土 的 天 然 重 度 为 18kN/m3, 内 摩 擦 角 30°, 地 下 水 位 -2.000m。4 、厂 房 标 准 构 件 选 用 及 荷 载 标 准 值 如下 : 1) 屋 架 采 纳 21m 梯 形 钢 屋 架 , 按 《 建 筑 结构 荷 载 法 律 规 范 》 附 录 A” 常 见 构 件 和材 料 的 自 重 ” , 按 0.12+0.011L( 含 支 撑 , 按 屋 面 水 平 投 影 面 积 计 算 , 单 位 kN/m2; L 为 跨 度 , 以 m 计 ) 计 算 屋 架 自 重 标 准值 ( 包 括 支 撑 ) 。 屋 架 侧 端 高 度 1.4m, 屋 架 在 天 窗 架 侧 板 处 的 高 度 为 1.7m 。2) 吊 车 梁 选 用 钢 筋 混 凝 土 等 截...
