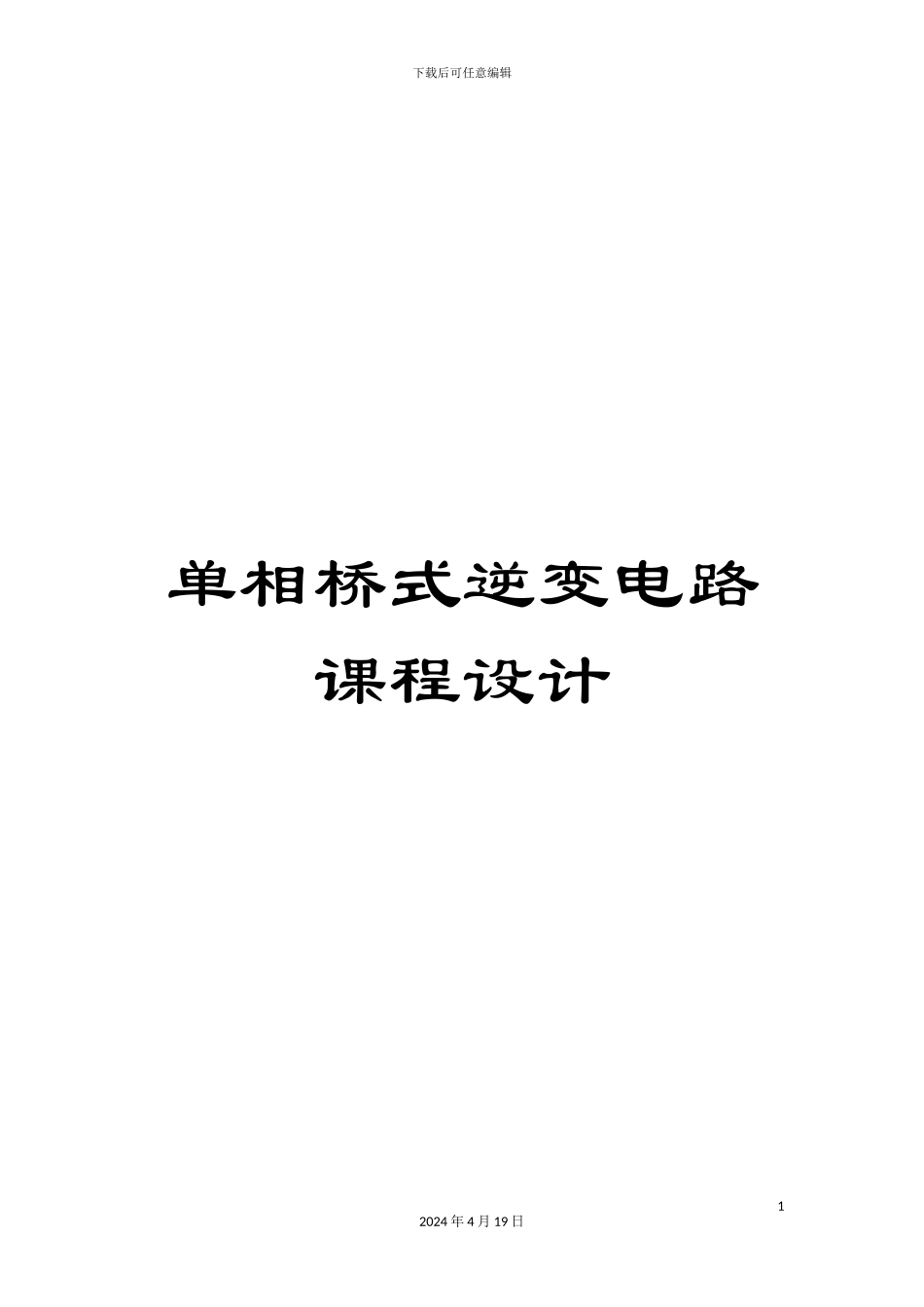

单相桥式逆变电路课程设计VIP专享

下载后可任意编辑单相桥式逆变电路课程设计12024 年 4 月 19 日下载后可任意编辑 电力电子技术课程设计说明书 单相桥式逆变电路的设计院 、 部 学生姓名： 指导老师： 职称 专 业： 班 级： 学 号： 完成时间： 2024 年 4 月 19 日下载后可任意编辑I2024 年 4 月 19 日下载后可任意编辑摘 要随着电力电子技术的高速进展，逆变电路的应用非常广泛，蓄电池、干电池、太阳能电池等都是直流电源，当我们使用这些电源向沟通负载供电时，就需要用到逆变电路了。 本次基于MOSFET 的单相桥式无源逆变电路的课程设计，主要涉及 IGBT 的工作原理、全桥的工作特性和无源逆变的性能。本次所设计的单相全桥逆变电路采纳 IGBT 作为开关器件，将直流电压 Ud 逆变为波形电压，并将它加到纯电阻负载两端。首先分析了单项桥式逆变电路的设计要求。确定了单项桥式逆变电路的总体方案，对主电路、保护电路、驱动电路等单元电路进行了设计和参数的计算，其中保护电路有过电压、过电流、电压上升率、电流上升率等，选择和校验了 IGBT、SG3525 等元2024 年 4 月 19 日下载后可任意编辑器件，IGBT 是由 BJT(双极型三极管)和 MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有 MOSFET 的高输入阻抗 和 GTR 的低导通压降两方面的优点 。最后利用MATLAB 仿真软件建立了 SIMULINK 仿真模型，并进行了波形仿真，仿真的结果证明了完成设计任务要求，满足设计的技术参数要求。 关键词：单相；逆变；设计 I2024 年 4 月 19 日下载后可任意编辑ABSTRACTWith the rapid development of power electronics technology, the inverter circuit is widely used, batteries, dry batteries, solar cells are DC power supply, when we use these power supply power to the AC load, you need to use the inverter circuit. This time based on MOSFET single phase bridge inverter circuit design, mainly related to the work principle of IGBT, the full bridge of the working characteristics and the performance of passive inverter. The single-phase full bridge inverter circuit designed by IGBT as the switching device, the DC voltage Ud inverter as the waveform voltage, ...
