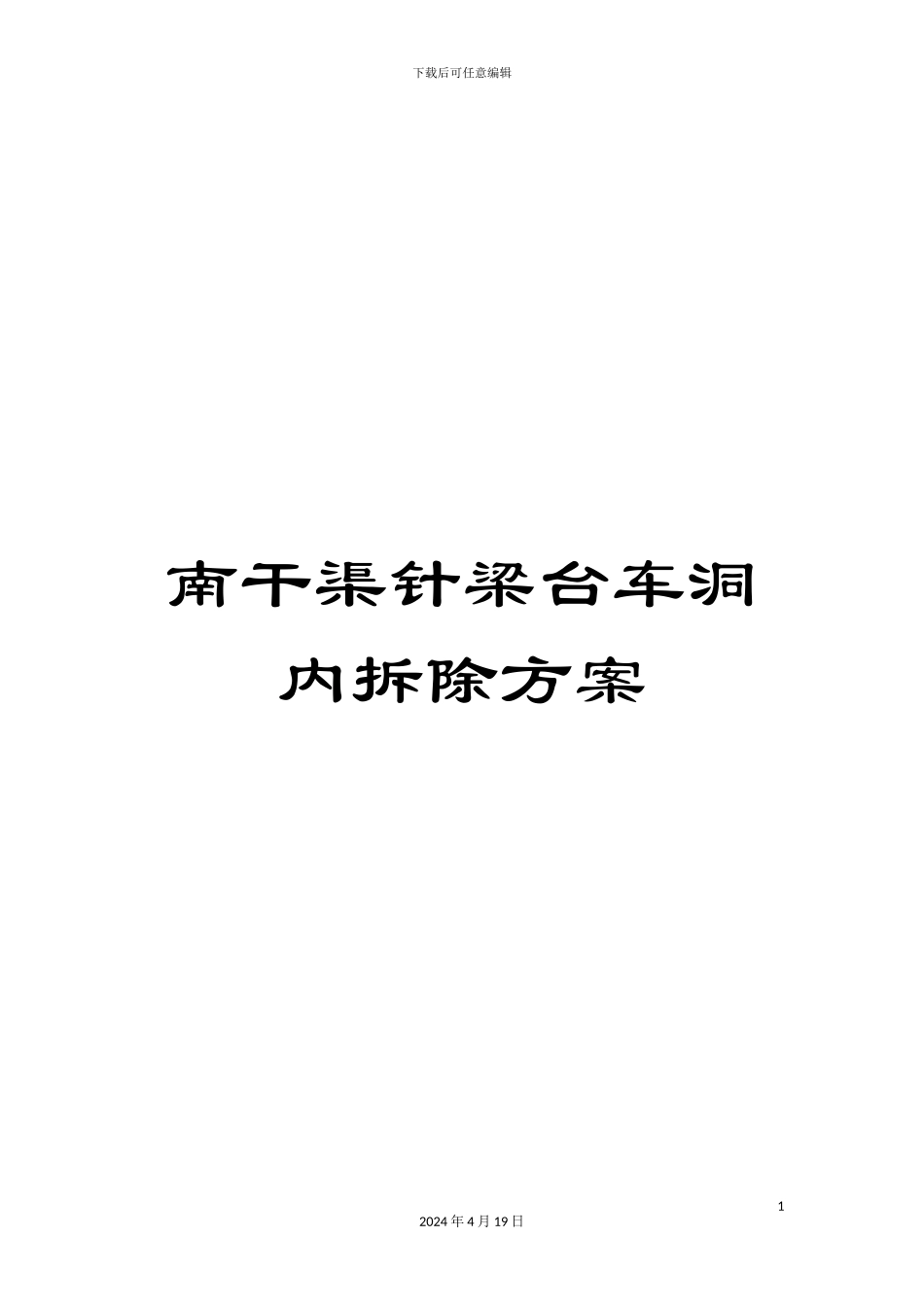

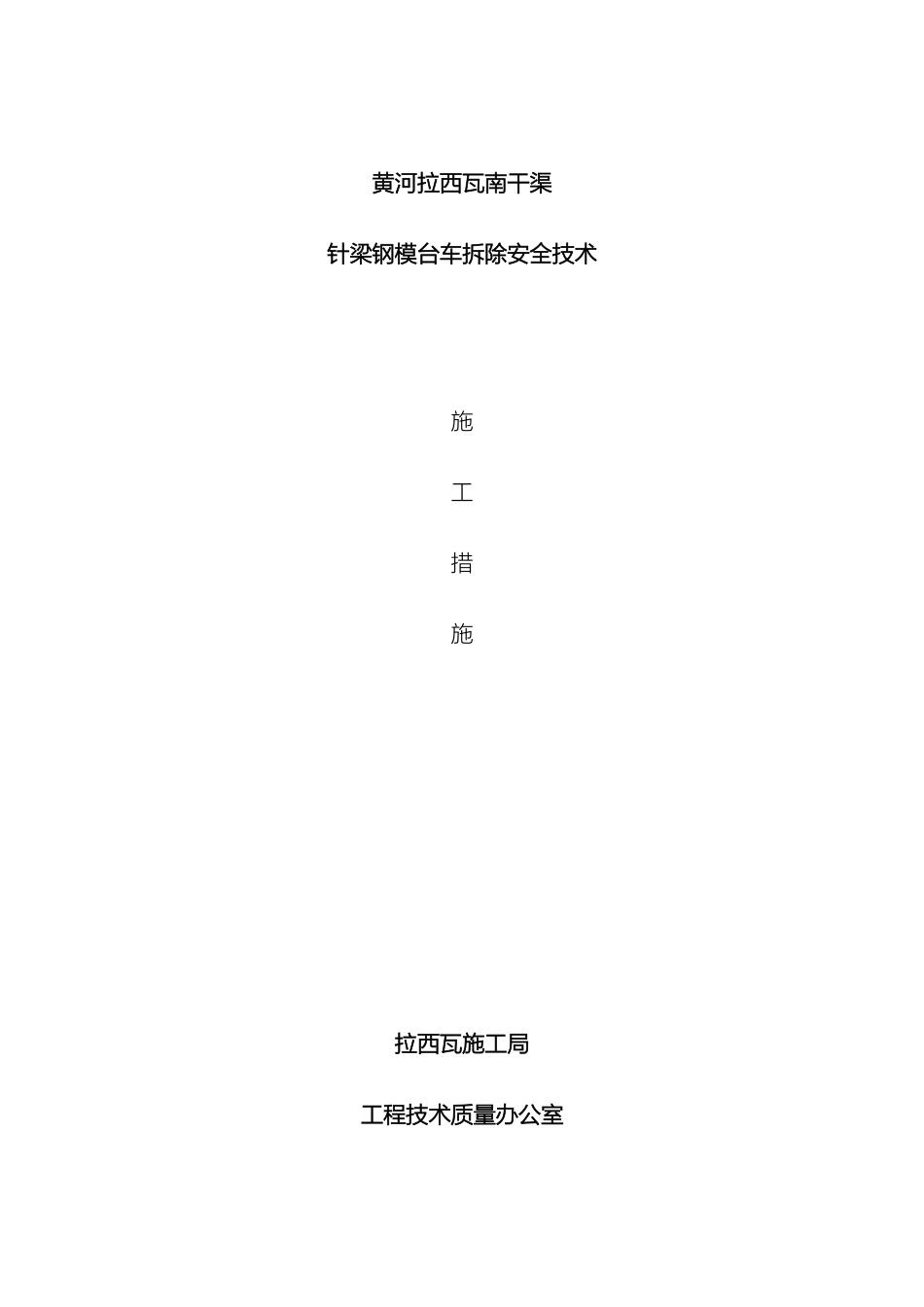

下载后可任意编辑南干渠针梁台车洞内拆除方案12024 年 4 月 19 日黄河拉西瓦南干渠针梁钢模台车拆除安全技术施工措施拉西瓦施工局工程技术质量办公室下载后可任意编辑 8 月22024 年 4 月 19 日下载后可任意编辑黄河拉西瓦南干渠针梁钢模台车拆除安全技术施工措施一、编制目的当前黄河拉西瓦南干渠引水枢纽混凝土衬砌工程已接近尾声,隧洞浇筑时采纳的针梁钢模台车将不再使用,现根据工程需要将该台车拆除。为确保施工安全特编制此措施。二、工程概况拉西瓦水电站南干渠引水枢纽工程的主要任务就是向贵德县拉西瓦南干渠灌区引水。南干渠取水口布置在拉西瓦电站大坝 2#坝段,引水线全长2948.207m。引水隧洞混凝土工程按衬砌类别分主要由入口、出口钢衬混凝土段和隧洞衬砌混凝土段。隧洞全长 2794.99m,其中入口钢衬段 108.82m,出口钢衬段 2.5m。引水隧洞开挖断面为马蹄形,开挖断面底宽 3.3m,高4.3m,断面面积 15.56m2。衬砌成型后为圆形隧洞内径 3.5m,标准段衬砌厚度 δ=40cm。针梁钢模台车主要构件有针梁(长 27.5m)、模板(面板直径为3.5m)、门架、脱模油缸、卷扬机、举升油缸、平移架、平移油缸、抗浮机构。三、编制依据《钢结构设计法律规范》(GB50017- );《钢结构加固技术法律规范》(CECS77-96);32024 年 4 月 19 日下载后可任意编辑《建筑钢结构焊接规程》(JGJ81- );《钢结构检测评定及加固技术规程》(YB/T9257-96);《钢结构工程施工质量验收法律规范》(GB50205- );《钢结构工程质量检验评定标准》(GB50221-95)等。四、施工进度工期:开工时间 9 月 6 日,完工时间 9 月 20 日,总工期 15 天。五、施工布置1、施工道路布置 施工道路主要利用右岸高线交通公路及引水隧洞施工支洞。2、施工用电: 施工用电从南干渠施工支洞口布置的电源点接取。3、施工用水该部位施工用水从南干渠施工支洞口的水源点接取。4、施工用风施工用风主要为锚杆孔打设,利用南干渠灌浆时布置在支洞口的供风点接引。5、施工设备布置拆除设备主要为 1t 卷扬机,卷扬机放置在支洞内,支洞与引水主洞衔接部位顶端搭设插筋,安装定滑轮。(插筋每组 2 根,φ25mm,入岩 1m,外漏 0.2m,插筋从施工支洞与引水隧洞衔接部位向下游搭设 10 组,每组间隔3m)。42024 年 4 月 19 日下载后可任意编辑六、钢模台车设计参数钢模直径: Φ3.52 米;针梁长度: 27.5m;理论砼衬砌长度: 12.1m;额定电...
