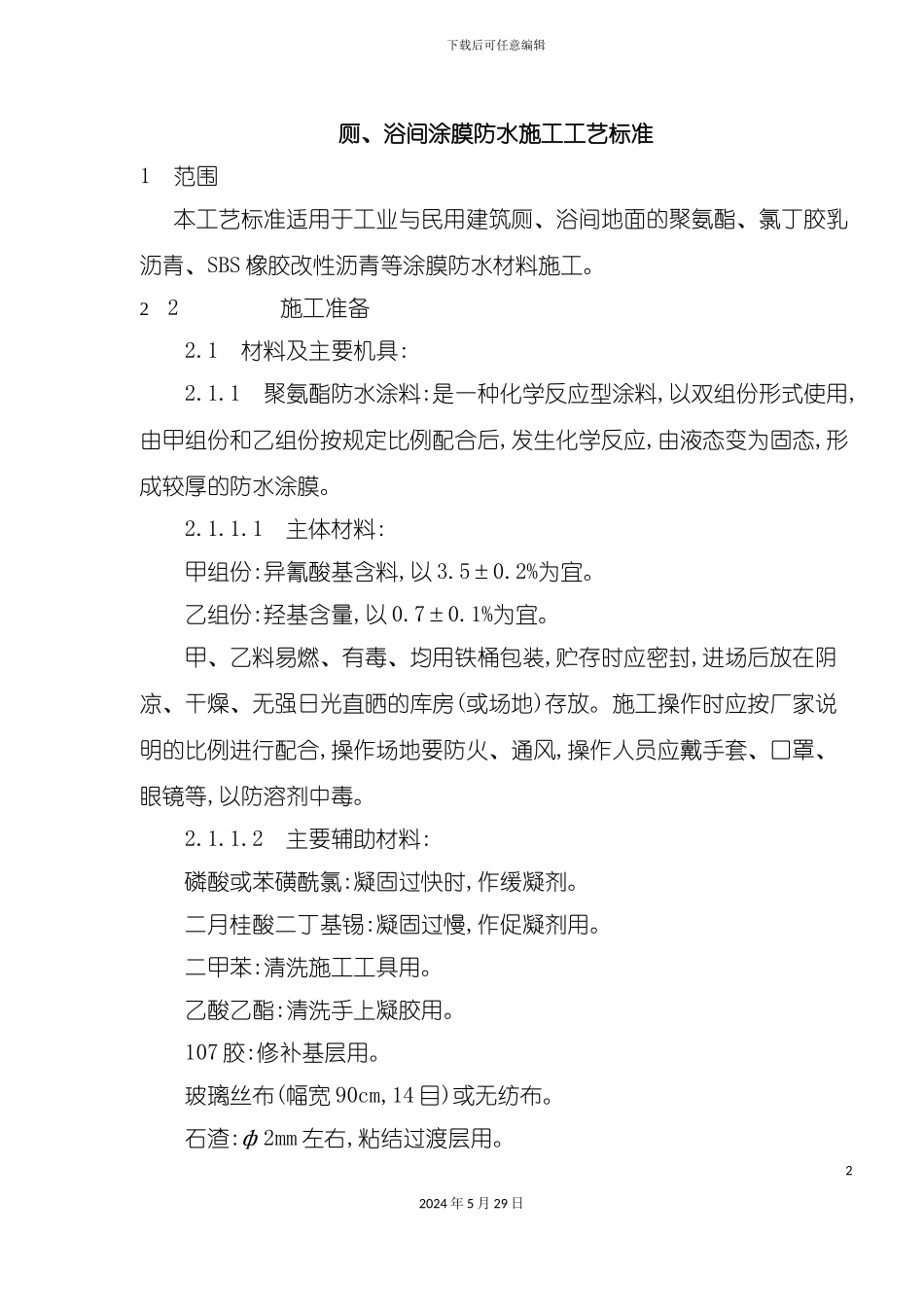

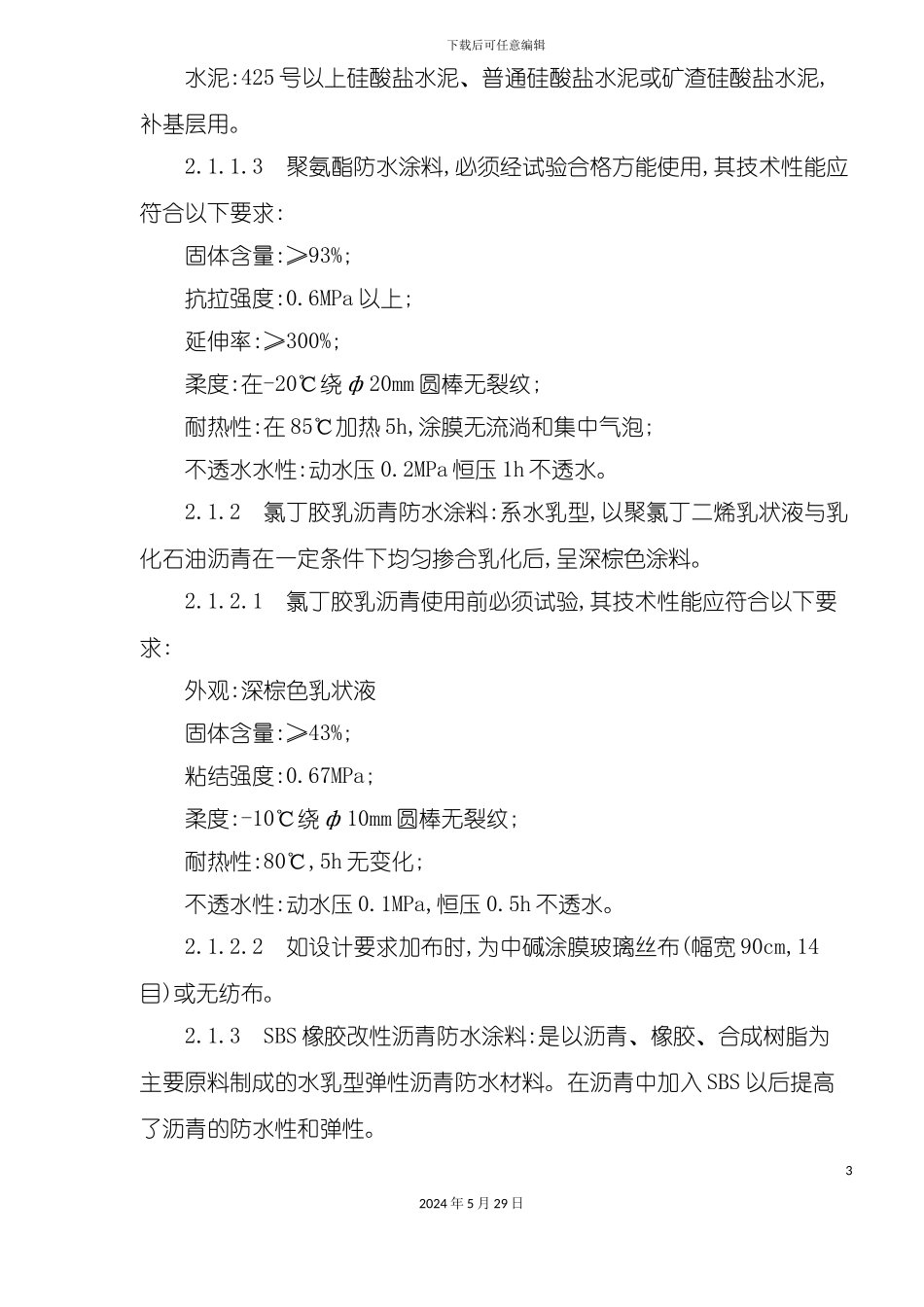

下载后可任意编辑厕浴间涂膜防水工艺标准12024 年 5 月 29 日下载后可任意编辑厕、浴间涂膜防水施工工艺标准1 范围本工艺标准适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS 橡胶改性沥青等涂膜防水材料施工。22 施工准备2.1 材料及主要机具:2.1.1 聚氨酯防水涂料:是一种化学反应型涂料,以双组份形式使用,由甲组份和乙组份按规定比例配合后,发生化学反应,由液态变为固态,形成较厚的防水涂膜。2.1.1.1 主体材料:甲组份:异氰酸基含料,以 3.5±0.2%为宜。乙组份:羟基含量,以 0.7±0.1%为宜。甲、乙料易燃、有毒、均用铁桶包装,贮存时应密封,进场后放在阴凉、干燥、无强日光直晒的库房(或场地)存放。施工操作时应按厂家说明的比例进行配合,操作场地要防火、通风,操作人员应戴手套、口罩、眼镜等,以防溶剂中毒。2.1.1.2 主要辅助材料:磷酸或苯磺酰氯:凝固过快时,作缓凝剂。二月桂酸二丁基锡:凝固过慢,作促凝剂用。二甲苯:清洗施工工具用。乙酸乙酯:清洗手上凝胶用。107 胶:修补基层用。玻璃丝布(幅宽 90cm,14 目)或无纺布。石渣:ф2mm 左右,粘结过渡层用。22024 年 5 月 29 日下载后可任意编辑水泥:425 号以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥,补基层用。2.1.1.3 聚氨酯防水涂料,必须经试验合格方能使用,其技术性能应符合以下要求:固体含量:≥93%;抗拉强度:0.6MPa 以上;延伸率:≥300%;柔度:在-20℃绕 ф20mm 圆棒无裂纹;耐热性:在 85℃加热 5h,涂膜无流淌和集中气泡;不透水水性:动水压 0.2MPa 恒压 1h 不透水。2.1.2 氯丁胶乳沥青防水涂料:系水乳型,以聚氯丁二烯乳状液与乳化石油沥青在一定条件下均匀掺合乳化后,呈深棕色涂料。2.1.2.1 氯丁胶乳沥青使用前必须试验,其技术性能应符合以下要求:外观:深棕色乳状液固体含量:≥43%;粘结强度:0.67MPa;柔度:-10℃绕 ф10mm 圆棒无裂纹;耐热性:80℃,5h 无变化;不透水性:动水压 0.1MPa,恒压 0.5h 不透水。2.1.2.2 如设计要求加布时,为中碱涂膜玻璃丝布(幅宽 90cm,14目)或无纺布。2.1.3 SBS 橡胶改性沥青防水涂料:是以沥青、橡胶、合成树脂为主要原料制成的水乳型弹性沥青防水材料。在沥青中加入 SBS 以后提高了沥青的防水性和弹性。32024 年 5 月 29 日下载后可任意编辑2.1.3.1 SBS 橡胶改性沥青防水涂料,使用前应经试验合格后方可使用,其技术性能应符合以下要求:外观:黑色粘稠液体;固体含量:≥40%;粘结强度(与水泥砂浆的粘结...
