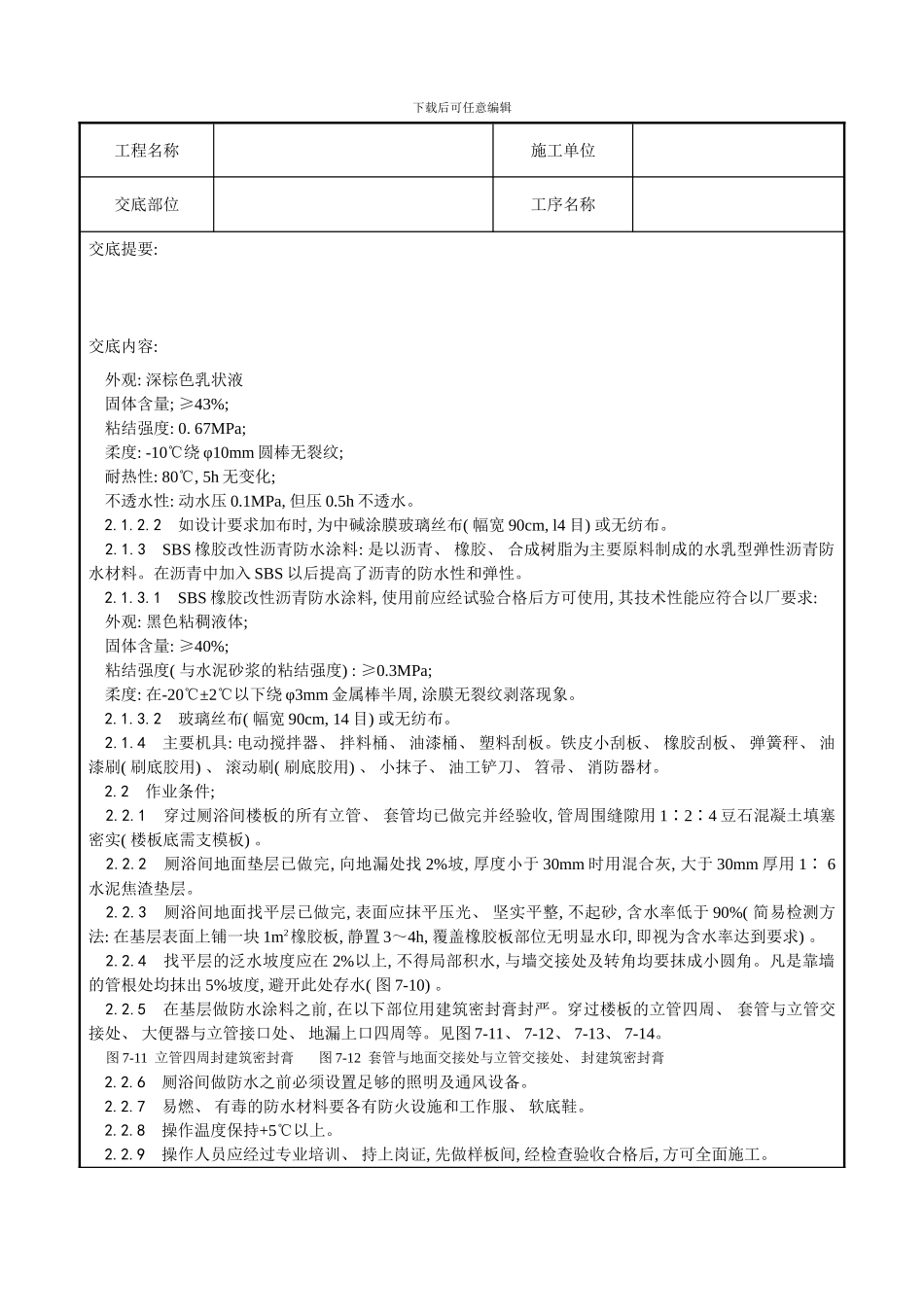

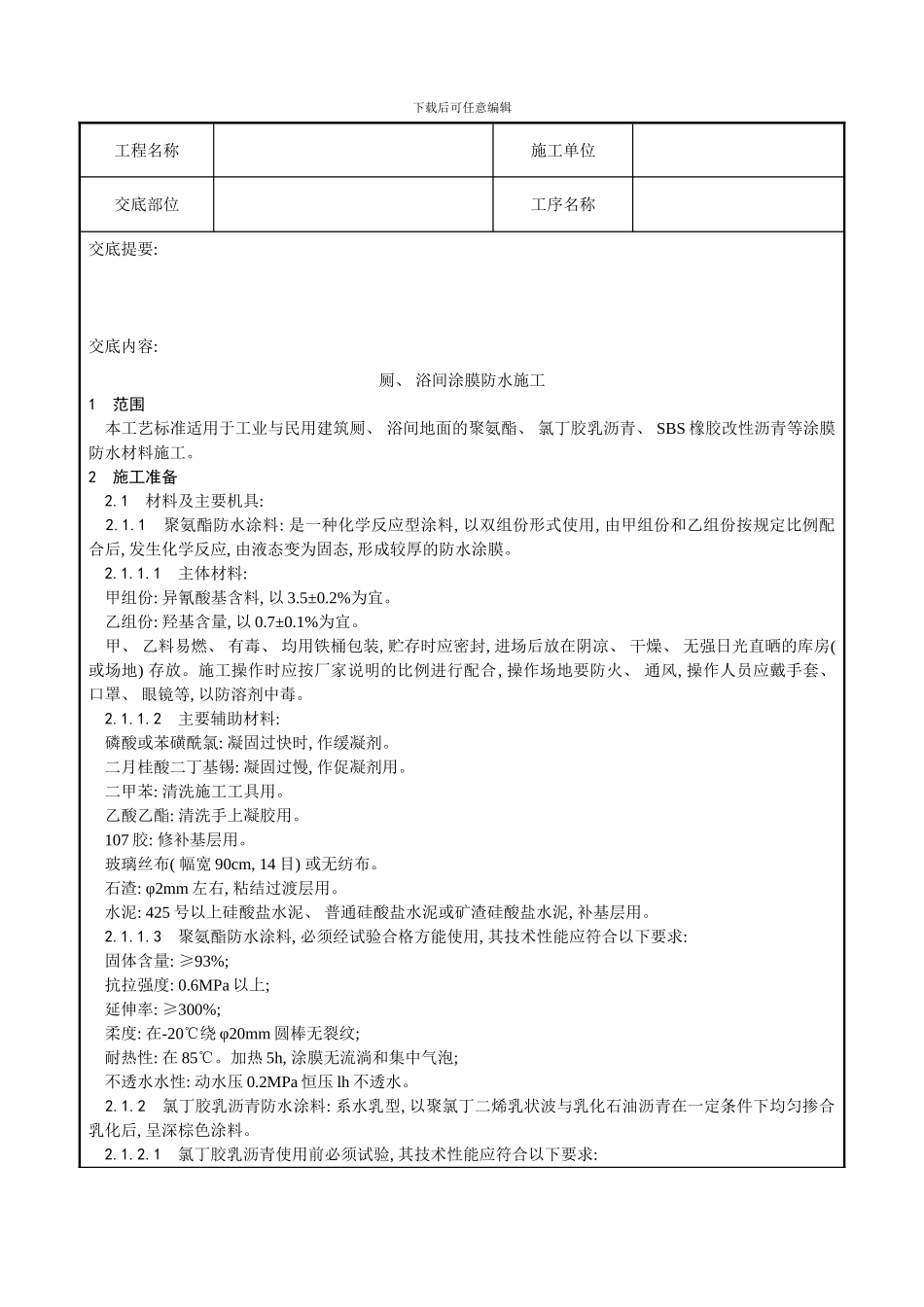

下载后可任意编辑工程名称施工单位交底部位工序名称交底提要: 交底内容: 厕、 浴间涂膜防水施工1 范围 本工艺标准适用于工业与民用建筑厕、 浴间地面的聚氨酯、 氯丁胶乳沥青、 SBS 橡胶改性沥青等涂膜防水材料施工。2 施工准备 2.1 材料及主要机具: 2.1.1 聚氨酯防水涂料: 是一种化学反应型涂料, 以双组份形式使用, 由甲组份和乙组份按规定比例配合后, 发生化学反应, 由液态变为固态, 形成较厚的防水涂膜。 2.1.1.1 主体材料: 甲组份: 异氰酸基含料, 以 3.5±0.2%为宜。 乙组份: 羟基含量, 以 0.7±0.1%为宜。 甲、 乙料易燃、 有毒、 均用铁桶包装, 贮存时应密封, 进场后放在阴凉、 干燥、 无强日光直晒的库房( 或场地) 存放。施工操作时应按厂家说明的比例进行配合, 操作场地要防火、 通风, 操作人员应戴手套、 口罩、 眼镜等, 以防溶剂中毒。 2.1.1.2 主要辅助材料: 磷酸或苯磺酰氯: 凝固过快时, 作缓凝剂。 二月桂酸二丁基锡: 凝固过慢, 作促凝剂用。 二甲苯: 清洗施工工具用。 乙酸乙酯: 清洗手上凝胶用。 107 胶: 修补基层用。 玻璃丝布( 幅宽 90cm, 14 目) 或无纺布。 石渣: φ2mm 左右, 粘结过渡层用。 水泥: 425 号以上硅酸盐水泥、 普通硅酸盐水泥或矿渣硅酸盐水泥, 补基层用。 2.1.1.3 聚氨酯防水涂料, 必须经试验合格方能使用, 其技术性能应符合以下要求: 固体含量: ≥93%; 抗拉强度: 0.6MPa 以上; 延伸率: ≥300%; 柔度: 在-20℃绕 φ20mm 圆棒无裂纹; 耐热性: 在 85℃。加热 5h, 涂膜无流淌和集中气泡; 不透水水性: 动水压 0.2MPa 恒压 lh 不透水。 2.1.2 氯丁胶乳沥青防水涂料: 系水乳型, 以聚氯丁二烯乳状波与乳化石油沥青在一定条件下均匀掺合乳化后, 呈深棕色涂料。 2.1.2.1 氯丁胶乳沥青使用前必须试验, 其技术性能应符合以下要求: 下载后可任意编辑工程名称施工单位交底部位工序名称交底提要: 交底内容: 外观: 深棕色乳状液 固体含量; ≥43%; 粘结强度: 0. 67MPa; 柔度: -10℃绕 φ10mm 圆棒无裂纹; 耐热性: 80℃, 5h 无变化; 不透水性: 动水压 0.1MPa, 但压 0.5h 不透水。 2.1.2.2 如设计要求加布时, 为中碱涂膜玻璃丝布( 幅宽 90cm, l4 目) 或无纺布。 2.1.3 SBS 橡胶改性沥青防水涂料: 是以沥青、 橡胶、 合成树脂为主要原料制成的水乳型弹性沥青防水材料。在沥青...
