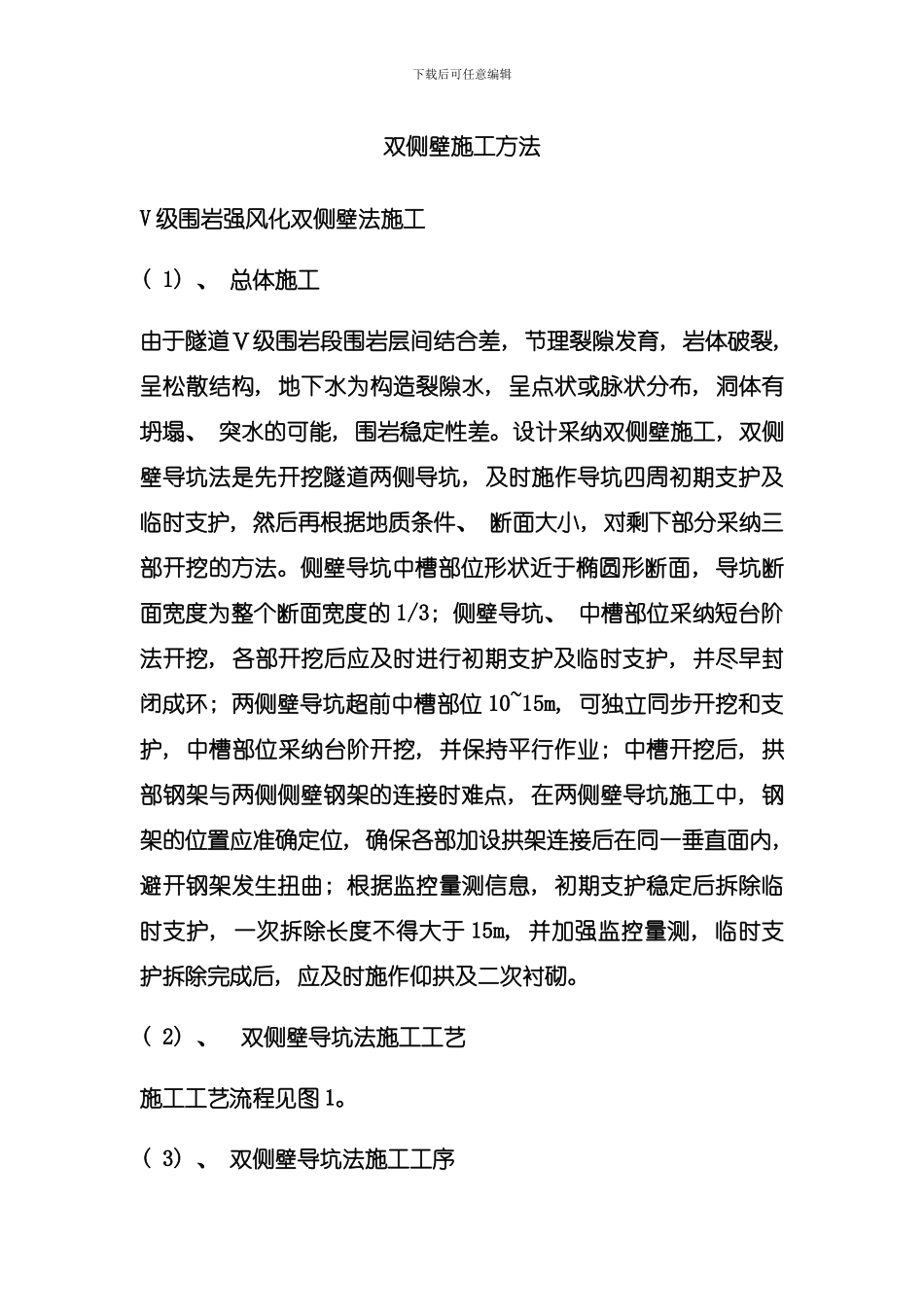

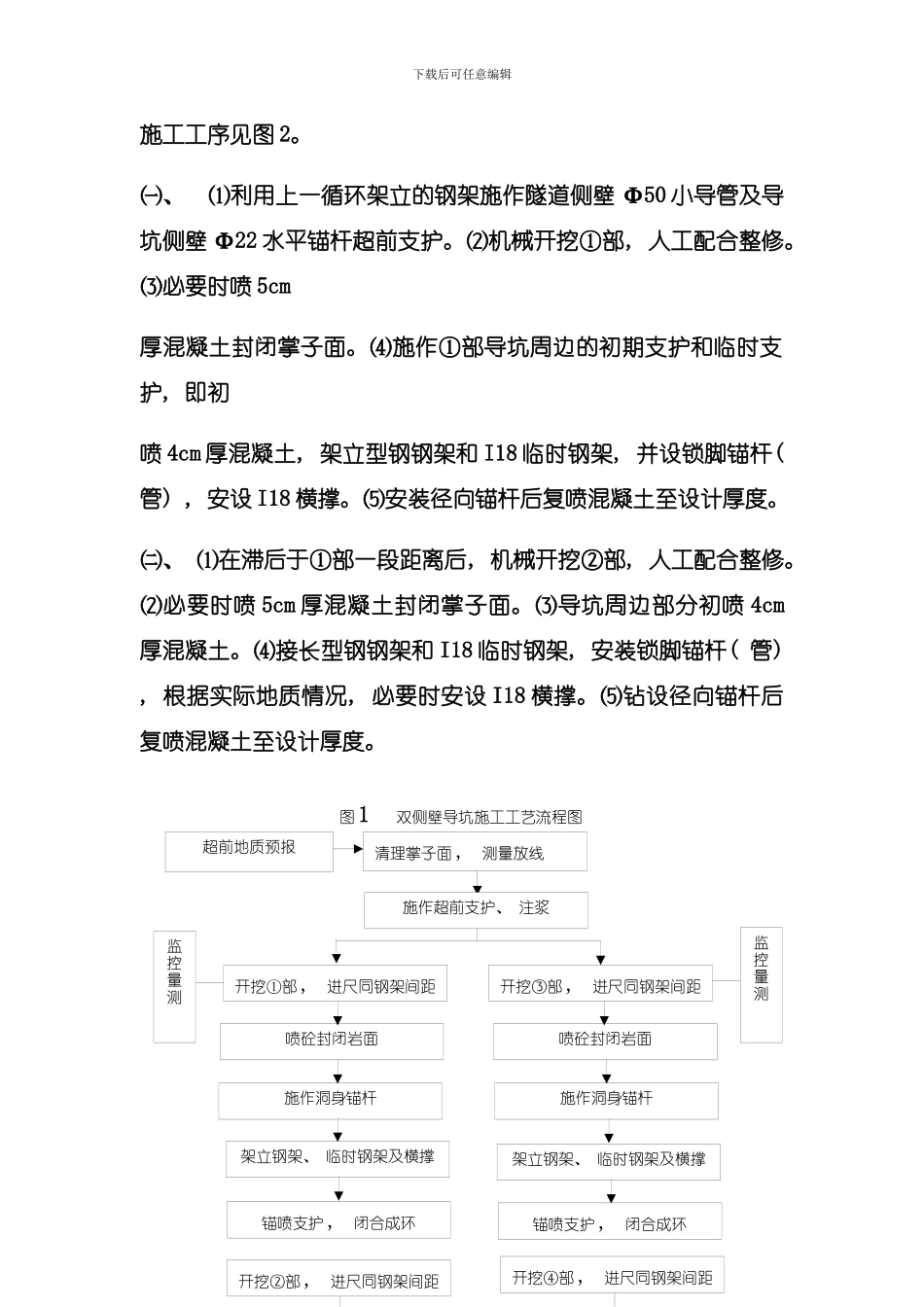

下载后可任意编辑双侧壁施工方法V 级围岩强风化双侧壁法施工( 1) 、 总体施工由于隧道Ⅴ级围岩段围岩层间结合差, 节理裂隙发育, 岩体破裂, 呈松散结构, 地下水为构造裂隙水, 呈点状或脉状分布, 洞体有坍塌、 突水的可能, 围岩稳定性差。设计采纳双侧壁施工, 双侧壁导坑法是先开挖隧道两侧导坑, 及时施作导坑四周初期支护及临时支护, 然后再根据地质条件、 断面大小, 对剩下部分采纳三部开挖的方法。侧壁导坑中槽部位形状近于椭圆形断面, 导坑断面宽度为整个断面宽度的 1/3; 侧壁导坑、 中槽部位采纳短台阶法开挖, 各部开挖后应及时进行初期支护及临时支护, 并尽早封闭成环; 两侧壁导坑超前中槽部位 10~15m, 可独立同步开挖和支护, 中槽部位采纳台阶开挖, 并保持平行作业; 中槽开挖后, 拱部钢架与两侧侧壁钢架的连接时难点, 在两侧壁导坑施工中, 钢架的位置应准确定位, 确保各部加设拱架连接后在同一垂直面内, 避开钢架发生扭曲; 根据监控量测信息, 初期支护稳定后拆除临时支护, 一次拆除长度不得大于 15m, 并加强监控量测, 临时支护拆除完成后, 应及时施作仰拱及二次衬砌。 ( 2) 、 双侧壁导坑法施工工艺施工工艺流程见图 1。( 3) 、 双侧壁导坑法施工工序开挖②部, 进尺同钢架间距图1 双侧壁导坑施工工艺流程图清理掌子面, 测量放线开挖①部, 进尺同钢架间距开挖③部, 进尺同钢架间距喷砼封闭岩面喷砼封闭岩面施作洞身锚杆施作洞身锚杆架立钢架、 临时钢架及横撑架立钢架、 临时钢架及横撑锚喷支护, 闭合成环施作超前支护、 注浆监控量测监控量测锚喷支护, 闭合成环开挖④部, 进尺同钢架间距超前地质预报下载后可任意编辑施工工序见图 2。㈠、 ⑴利用上一循环架立的钢架施作隧道侧壁 Ф50 小导管及导坑侧壁 Ф22 水平锚杆超前支护。⑵机械开挖①部, 人工配合整修。⑶必要时喷 5cm厚混凝土封闭掌子面。⑷施作①部导坑周边的初期支护和临时支护, 即初喷 4cm 厚混凝土, 架立型钢钢架和 I18 临时钢架, 并设锁脚锚杆( 管) , 安设 I18 横撑。⑸安装径向锚杆后复喷混凝土至设计厚度。㈡、 ⑴在滞后于①部一段距离后, 机械开挖②部, 人工配合整修。⑵必要时喷 5cm 厚混凝土封闭掌子面。⑶导坑周边部分初喷 4cm厚混凝土。⑷接长型钢钢架和 I18 临时钢架, 安装锁脚锚杆( 管) , 根据实际地质情况, 必要时安设 I18 横撑。⑸钻设径向锚杆后复喷混凝土至设计厚...
