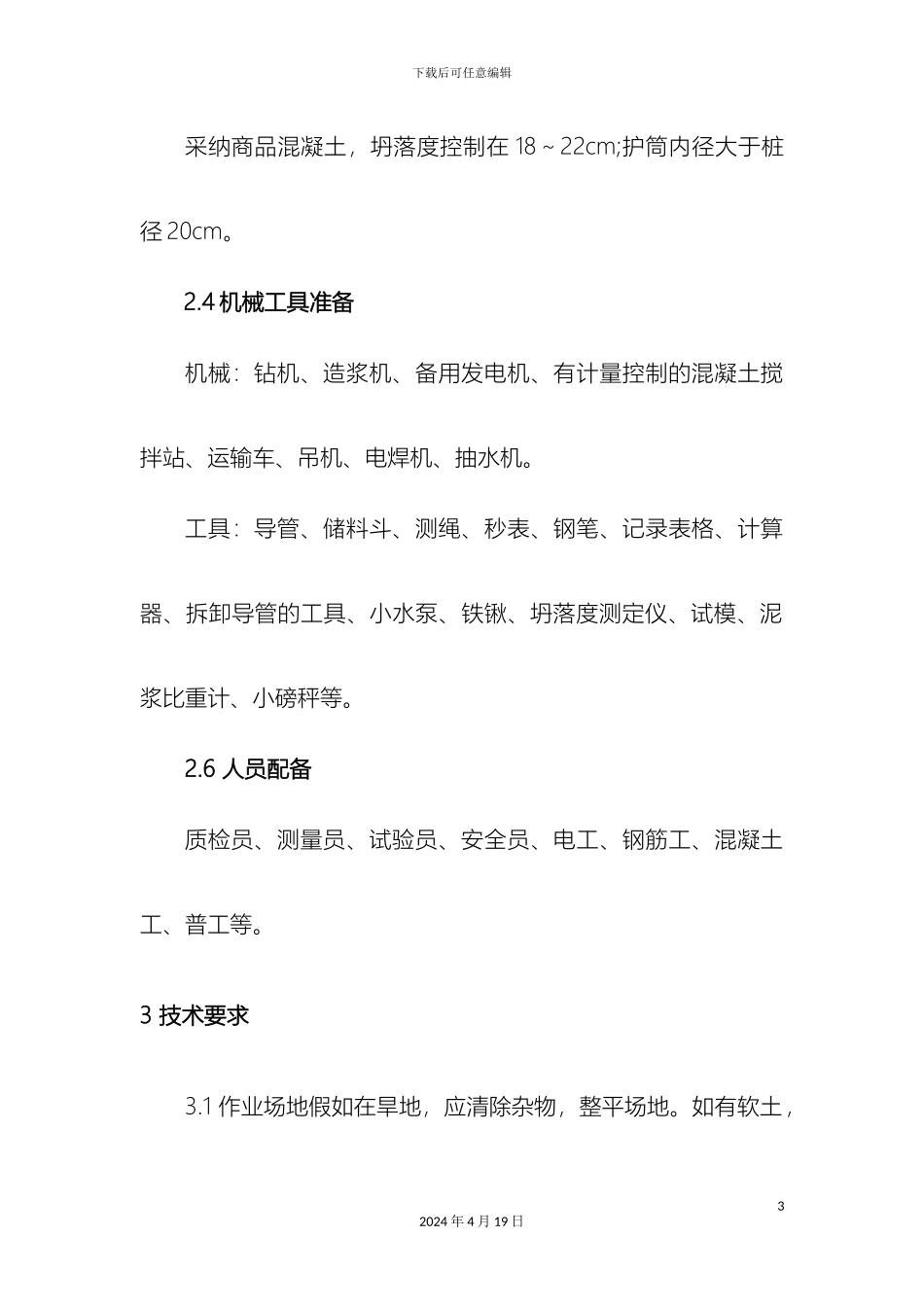

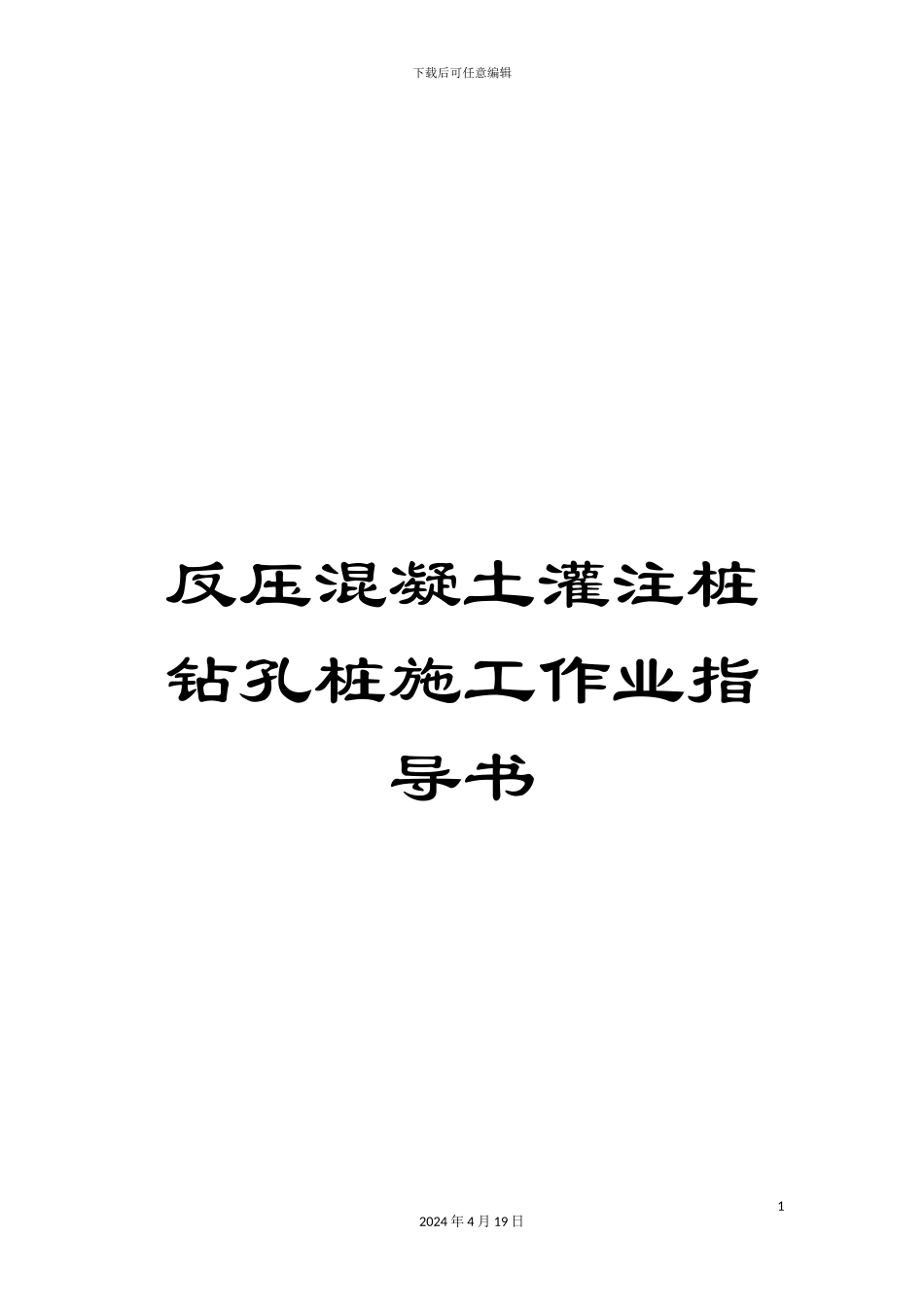

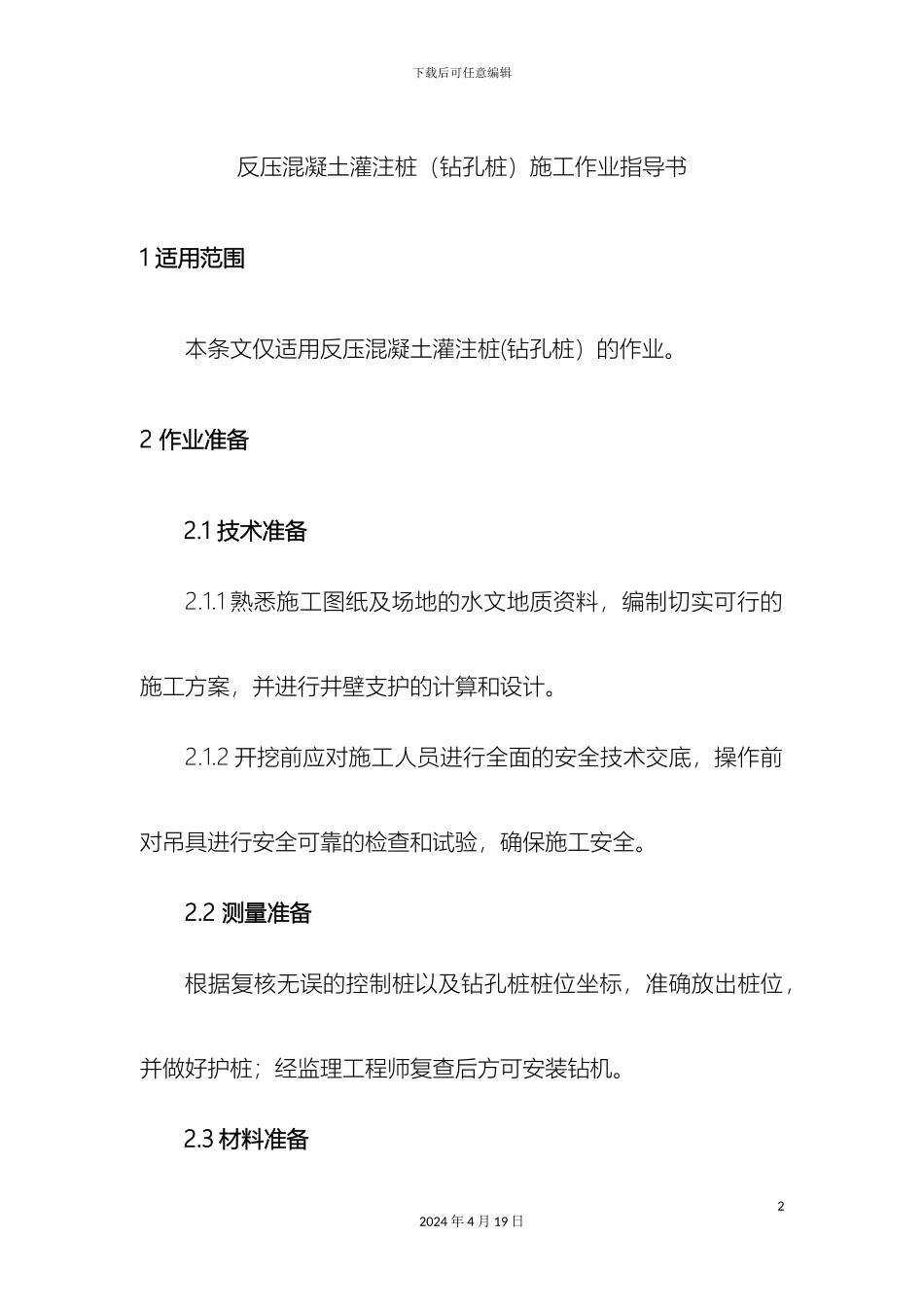

下载后可任意编辑反压混凝土灌注桩钻孔桩施工作业指导书12024 年 4 月 19 日下载后可任意编辑反压混凝土灌注桩（钻孔桩）施工作业指导书1 适用范围本条文仅适用反压混凝土灌注桩(钻孔桩）的作业。2 作业准备2.1 技术准备2.1.1 熟悉施工图纸及场地的水文地质资料，编制切实可行的施工方案，并进行井壁支护的计算和设计。2.1.2 开挖前应对施工人员进行全面的安全技术交底，操作前对吊具进行安全可靠的检查和试验，确保施工安全。2.2 测量准备根据复核无误的控制桩以及钻孔桩桩位坐标，准确放出桩位，并做好护桩；经监理工程师复查后方可安装钻机。2.3 材料准备22024 年 4 月 19 日下载后可任意编辑采纳商品混凝土，坍落度控制在 18～22cm;护筒内径大于桩径 20cm。2.4 机械工具准备机械：钻机、造浆机、备用发电机、有计量控制的混凝土搅拌站、运输车、吊机、电焊机、抽水机。工具：导管、储料斗、测绳、秒表、钢笔、记录表格、计算器、拆卸导管的工具、小水泵、铁锹、坍落度测定仪、试模、泥浆比重计、小磅秤等。2.6 人员配备质检员、测量员、试验员、安全员、电工、钢筋工、混凝土工、普工等。3 技术要求3.1 作业场地假如在旱地，应清除杂物，整平场地。如有软土，32024 年 4 月 19 日下载后可任意编辑则应做适当处理。3.2 确定钢筋笼的制作和安放场地，并确定运输车的行走路线与停靠位置。3.4 准备好记录表格和记录工具。3.5 选用的导管应做密水性试验。4 施工工艺4.1 反压钻孔灌注桩施工工艺见图 2 所示。42024 年 4 月 19 日下载后可任意编辑图 2 反压钻孔灌注桩施工工艺流程图4.2 操作要点桩基施工采纳旋挖钻机钻进成孔灌注法施工，本工程在高回填区进行桩基施工，实行反压混凝土护壁旋挖桩施工成孔，由于地勘报告中显示溶洞范围不准确，为保证地勘报告中显示溶洞范围以外的桩基钻至溶洞时无法下钢护筒，本方案桩基全部按扩孔80cm 进行钻进；需穿越暗河的，采纳双护筒的措施确保成桩质量，则需按扩孔 100cm 进行钻进。 4.2.1 测量放线据甲方提供的基准点和高程点，利用全站仪测放所有桩位，并用水准仪测定所有标高，自检无误后，交甲方及监理验收，验收合格后，方可正式施工。4.2.2 钻机就位就位时，钻头尖对准桩位，对位误差≤2.0cm 调整钻机平整稳固。保证主动钻杆垂直地面，即主杆垂直度偏差<1%L。钻机就位后进行调平，保证底座和顶端平稳，保持在钻进过程中不产生位移和沉陷，钻机作业班...
