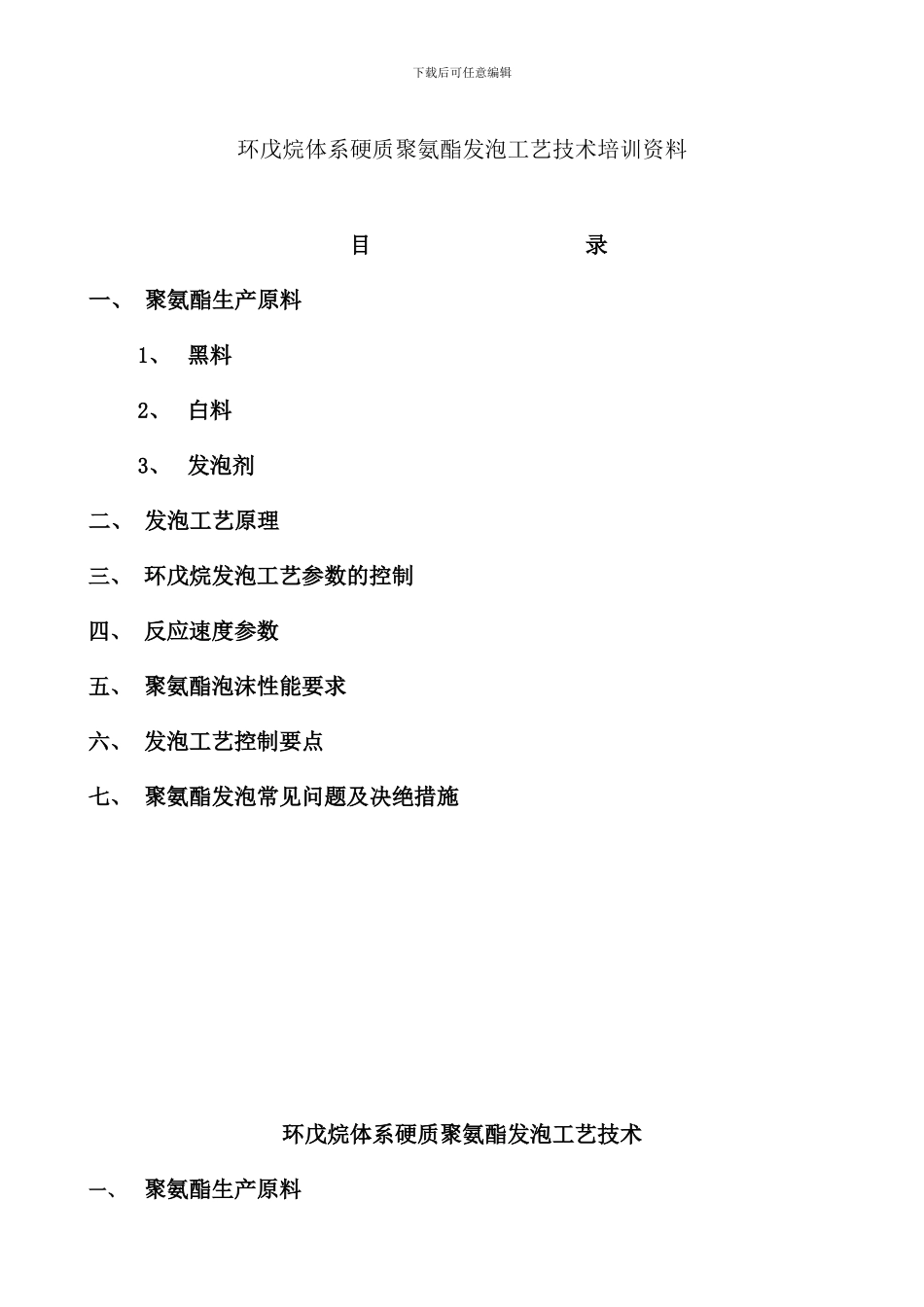

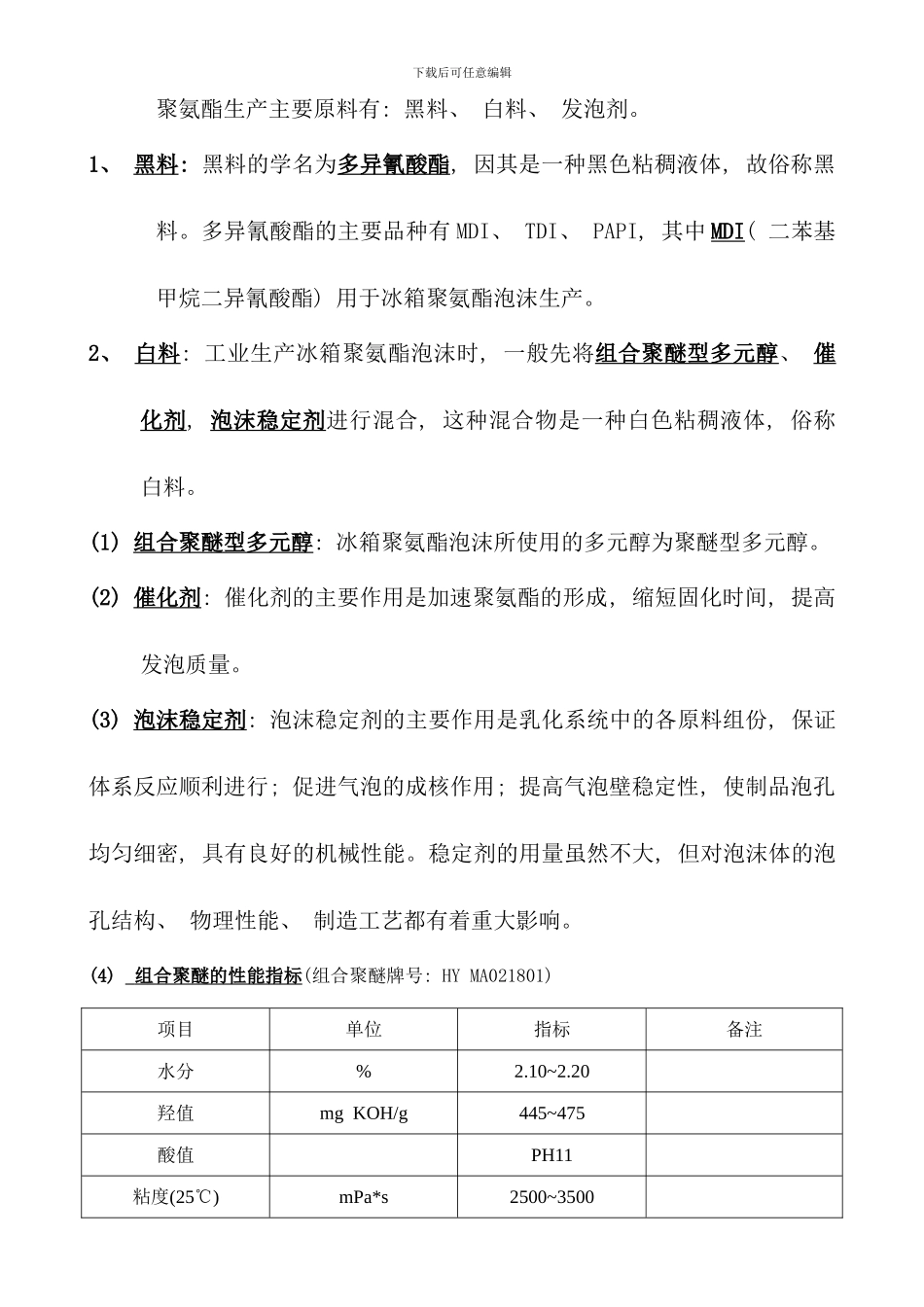

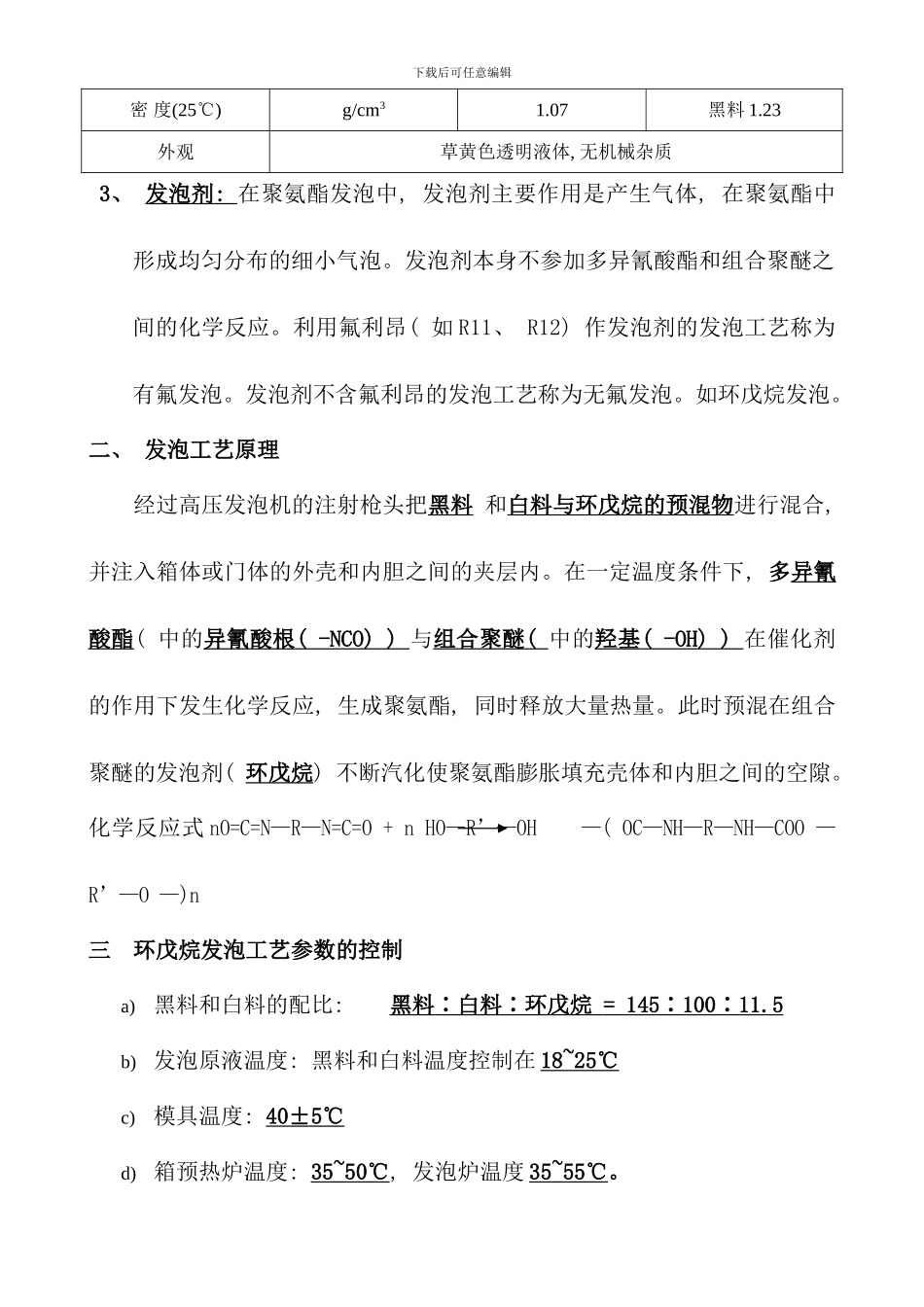

下载后可任意编辑环戊烷体系硬质聚氨酯发泡工艺技术培训资料目 录一、 聚氨酯生产原料1、 黑料2、 白料3、 发泡剂二、 发泡工艺原理三、 环戊烷发泡工艺参数的控制四、 反应速度参数五、 聚氨酯泡沫性能要求六、 发泡工艺控制要点七、 聚氨酯发泡常见问题及决绝措施环戊烷体系硬质聚氨酯发泡工艺技术一、聚氨酯生产原料下载后可任意编辑聚氨酯生产主要原料有: 黑料、 白料、 发泡剂。1、 黑料: 黑料的学名为多异氰酸酯, 因其是一种黑色粘稠液体, 故俗称黑料。多异氰酸酯的主要品种有 MDI、 TDI、 PAPI, 其中 MDI( 二苯基甲烷二异氰酸酯) 用于冰箱聚氨酯泡沫生产。2、 白料: 工业生产冰箱聚氨酯泡沫时, 一般先将组合聚醚型多元醇、 催化剂, 泡沫稳定剂进行混合, 这种混合物是一种白色粘稠液体, 俗称白料。(1) 组合聚醚型多元醇: 冰箱聚氨酯泡沫所使用的多元醇为聚醚型多元醇。(2) 催化剂: 催化剂的主要作用是加速聚氨酯的形成, 缩短固化时间, 提高发泡质量。(3) 泡沫稳定剂: 泡沫稳定剂的主要作用是乳化系统中的各原料组份, 保证体系反应顺利进行; 促进气泡的成核作用; 提高气泡壁稳定性, 使制品泡孔均匀细密, 具有良好的机械性能。稳定剂的用量虽然不大, 但对泡沫体的泡孔结构、 物理性能、 制造工艺都有着重大影响。(4) 组合聚醚的性能指标 (组合聚醚牌号: HY MA021801)项目单位指标备注水分%2.10~2.20羟值mg KOH/g445~475酸值PH11粘度(25℃)mPa*s2500~3500下载后可任意编辑密 度(25℃)g/cm31.07黑料 1.23外观草黄色透明液体, 无机械杂质3、 发泡剂 : 在聚氨酯发泡中, 发泡剂主要作用是产生气体, 在聚氨酯中形成均匀分布的细小气泡。发泡剂本身不参加多异氰酸酯和组合聚醚之间的化学反应。利用氟利昂( 如 R11、 R12) 作发泡剂的发泡工艺称为有氟发泡。发泡剂不含氟利昂的发泡工艺称为无氟发泡。如环戊烷发泡。二、 发泡工艺原理经过高压发泡机的注射枪头把黑料 和白料与环戊烷的预混物进行混合, 并注入箱体或门体的外壳和内胆之间的夹层内。在一定温度条件下, 多异氰酸酯( 中的异氰酸根 ( -NCO) ) 与组合聚醚 ( 中的羟基 ( -OH) ) 在催化剂的作用下发生化学反应, 生成聚氨酯, 同时释放大量热量。此时预混在组合聚醚的发泡剂( 环戊烷) 不断汽化使聚氨酯膨胀填充壳体和内胆之间的空隙。化学反应式 nO=C=N—R—N=C=O + n HO—R’—OH —( OC—NH—R—NH...
