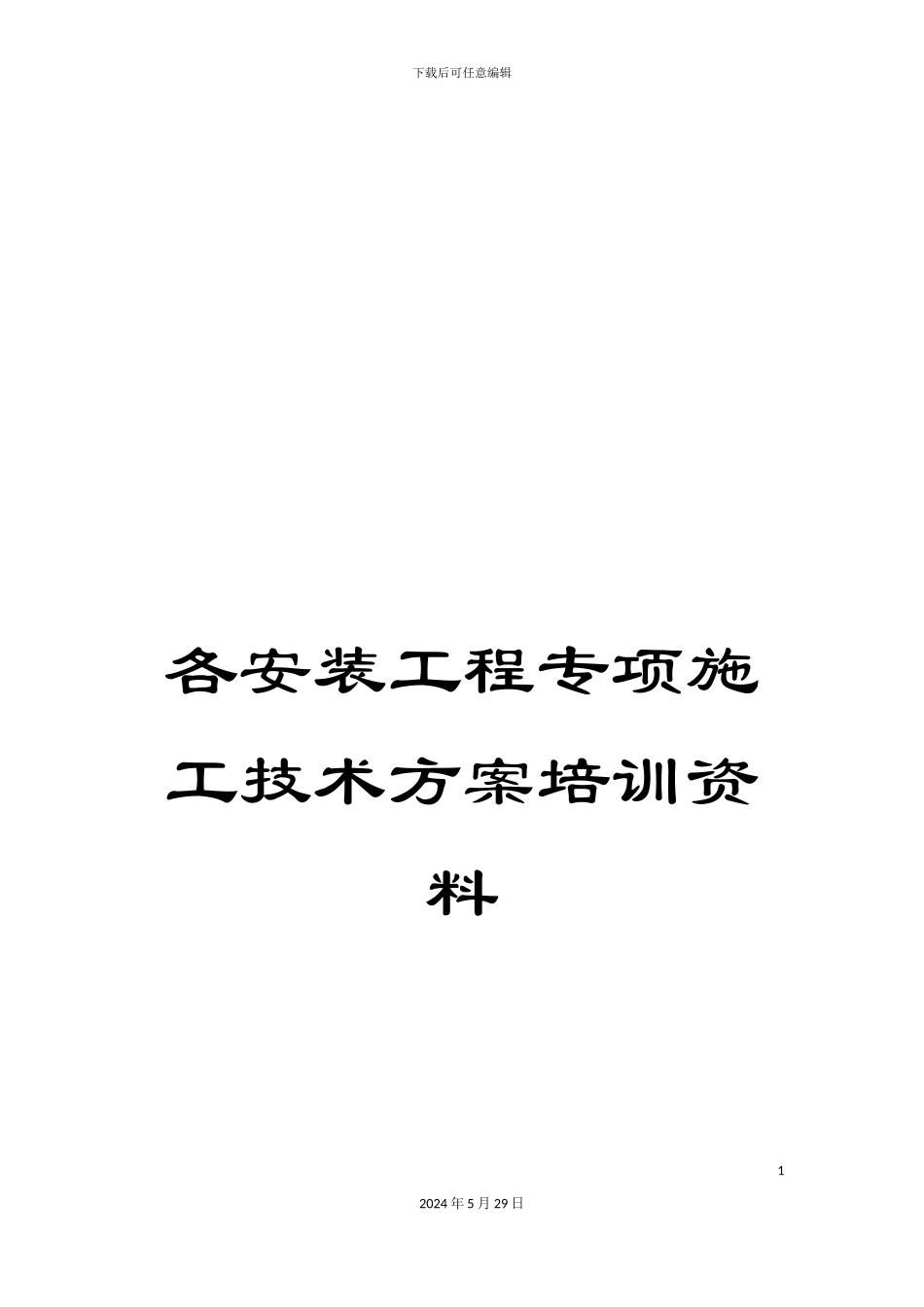

各安装工程专项施工技术方案培训资料VIP专享

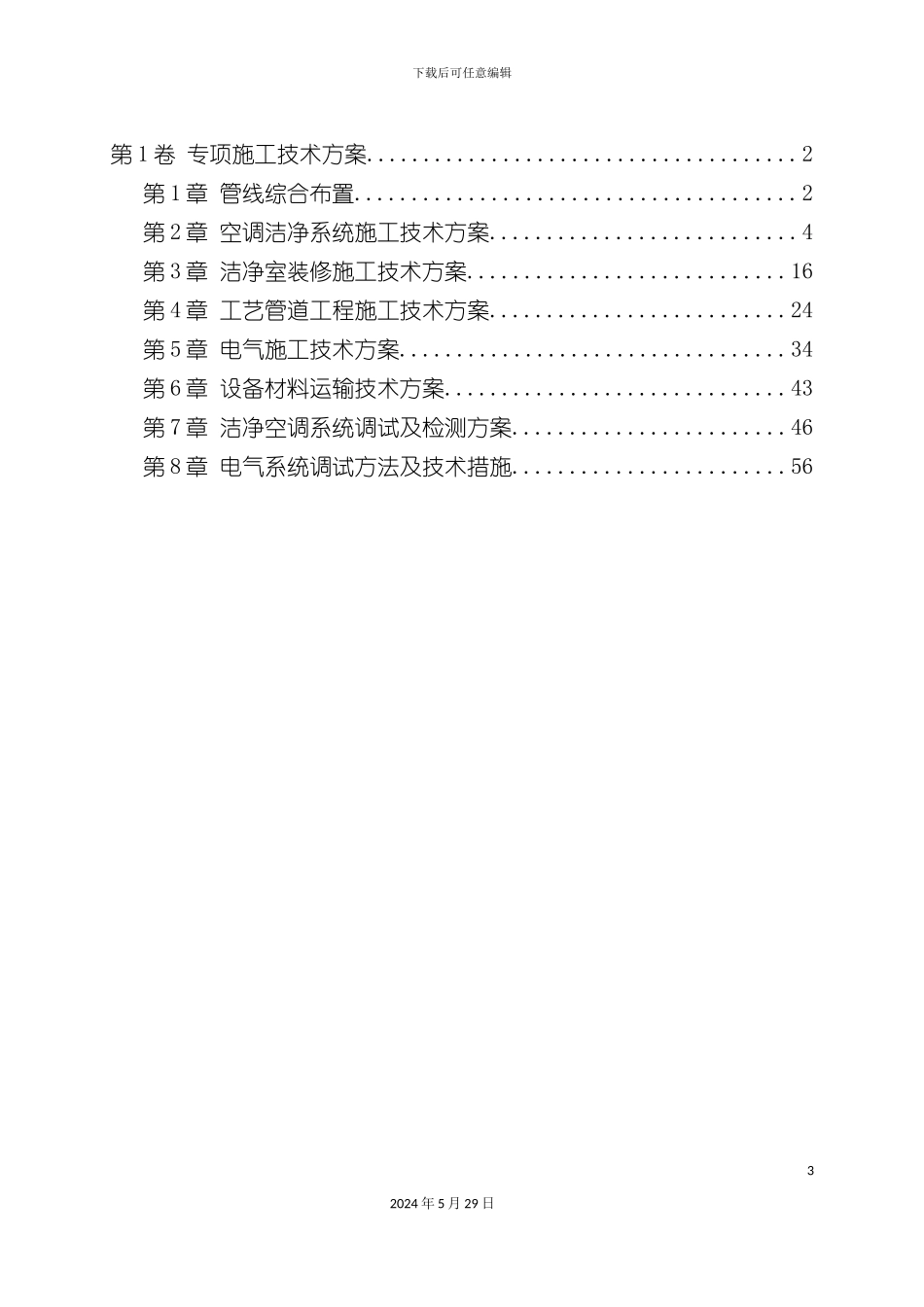

下载后可任意编辑各安装工程专项施工技术方案培训资料12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑第 1 卷 专项施工技术方案......................................2第 1 章 管线综合布置.......................................2第 2 章 空调洁净系统施工技术方案...........................4第 3 章 洁净室装修施工技术方案............................16第 4 章 工艺管道工程施工技术方案..........................24第 5 章 电气施工技术方案..................................34第 6 章 设备材料运输技术方案..............................43第 7 章 洁净空调系统调试及检测方案........................46第 8 章 电气系统调试方法及技术措施........................5632024 年 5 月 29 日下载后可任意编辑第1卷 专项施工技术方案 第1章 管线综合布置由于设计院进行专业设计时,管线布置方面往往只考虑各系统接口,对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突,而施工单位由于具有现场第一手资料,对现场情况比较熟悉,结合自身解决施工技术方面经验,绘制的管线综合布置图较合理、实际,特别本工程的技术设备层中,工艺管线布置复杂,施工要求高,更加需要进行管线综合布置。对此,我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验,抱着永远为业主排忧解难的服务宗旨,投入足够技术精湛并有丰富现场施工经验的技术人员,全力为业主作好管线综合布置的工作。 1 绘制管线综合布置图并认可 按建筑特点,如梁位、柱位等控制点,结合装修要求,把工艺管线(纯水、压缩空气、蒸汽管道等)、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。因为管线综合布置图涉及到管道偏移及楼层结构,并对后期施工布置及施工流程影响较大,故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准,方可执行。 2 管线综合布置图考虑因素 综合管线布置由于涉及各专业(土建、装修及机电专业)的施工,而且与 GMP 要求、工艺、安全、经济、维护等各方面相关,要求: 2.1 必须符合 GMP 要求及设计要求并不影响系统的使用功能 42024 年 5 月 29 日下载后可任意编辑进行管线综合布置图编制应不影响原系统的设计要求,管道的走向应基本与施工图相同,布置时尽量减少弯头等影响系统运行阻力的因素。 进行管线...
