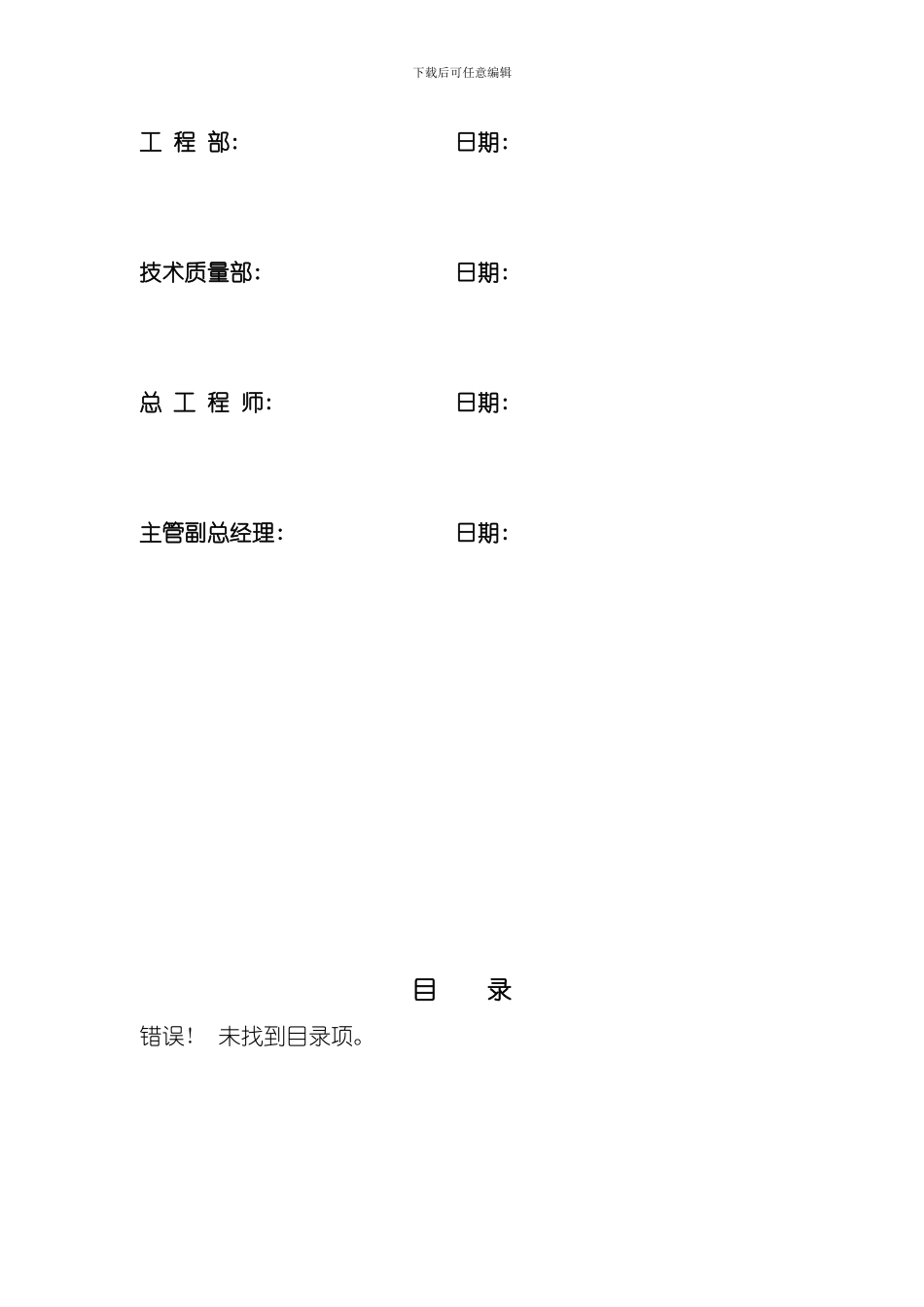

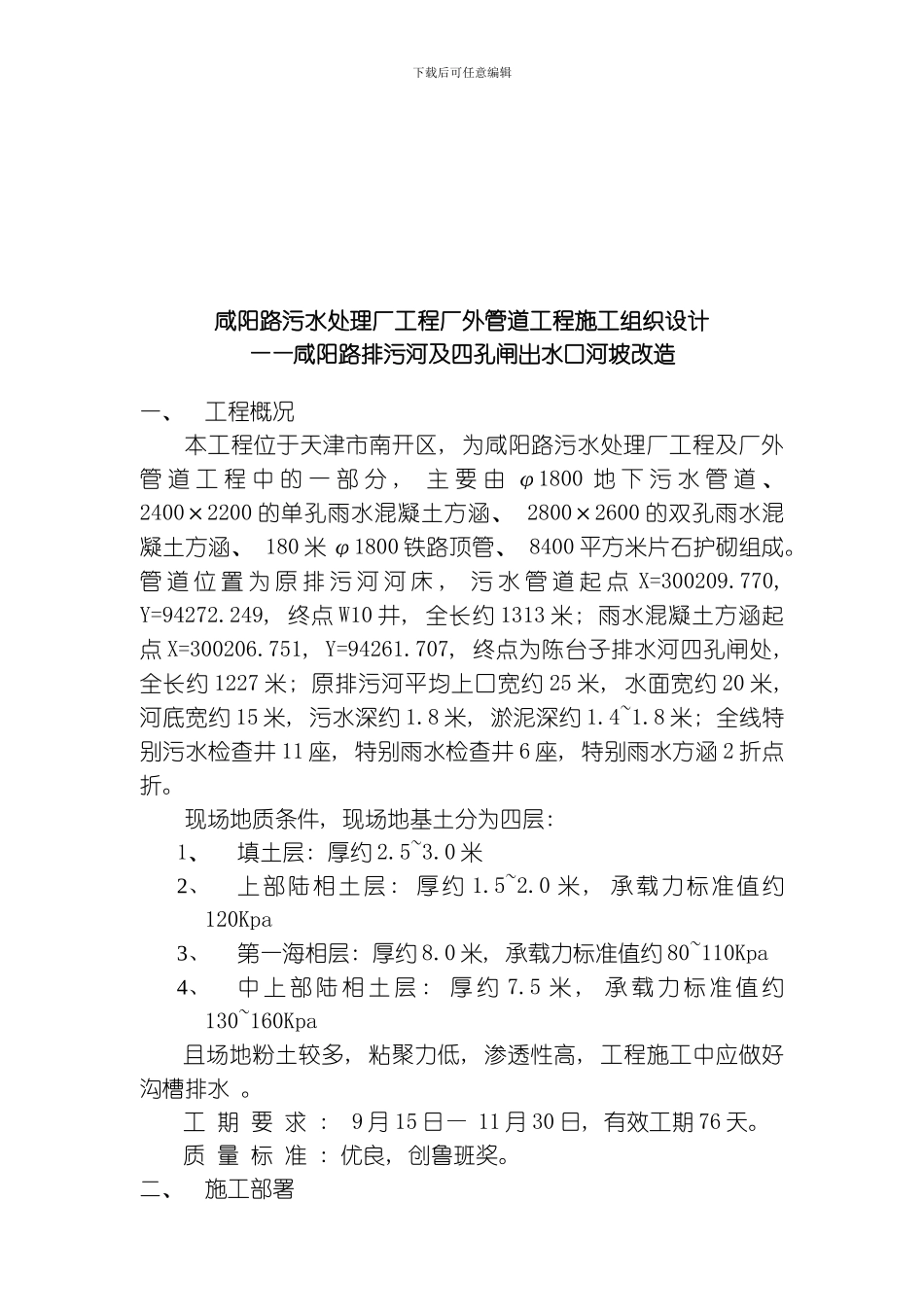

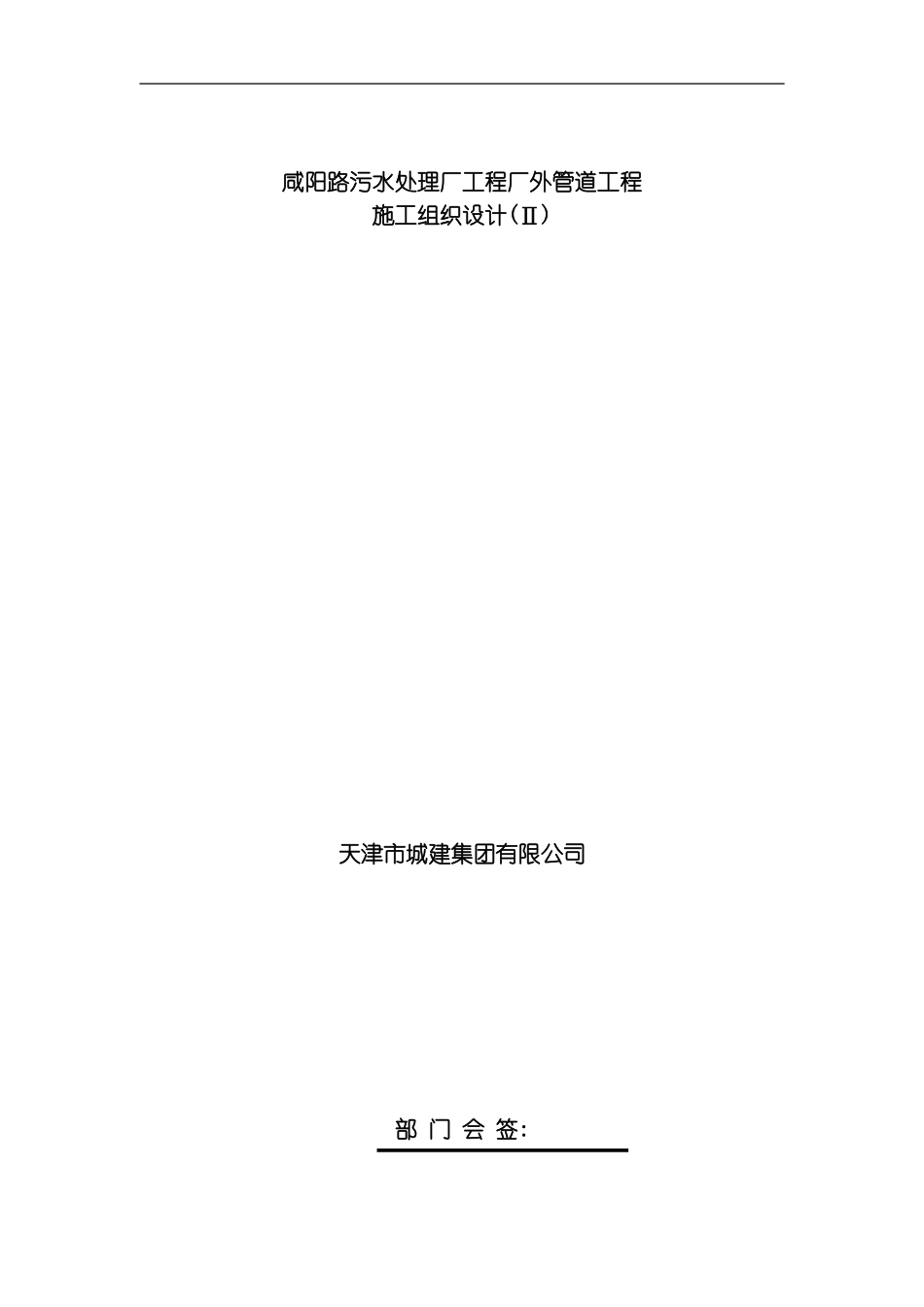

咸阳路污水处理厂工程厂外管道工程施工组织设计(Ⅱ)天津市城建集团有限公司部 门 会 签: 下载后可任意编辑工 程 部: 日期: 技术质量部: 日期: 总 工 程 师: 日期: 主管副总经理: 日期: 目 录错误! 未找到目录项。下载后可任意编辑 咸阳路污水处理厂工程厂外管道工程施工组织设计——咸阳路排污河及四孔闸出水口河坡改造一、工程概况本工程位于天津市南开区, 为咸阳路污水处理厂工程及厂外管 道 工 程 中 的 一 部 分 , 主 要 由 φ1800 地 下 污 水 管 道 、 2400×2200 的单孔雨水混凝土方涵、 2800×2600 的双孔雨水混凝土方涵、 180 米 φ1800 铁路顶管、 8400 平方米片石护砌组成。管 道 位 置 为 原 排 污 河 河 床 , 污 水 管 道 起 点 X=300209.770, Y=94272.249, 终点 W10 井, 全长约 1313 米; 雨水混凝土方涵起点 X=300206.751, Y=94261.707, 终点为陈台子排水河四孔闸处, 全长约 1227 米; 原排污河平均上口宽约 25 米, 水面宽约 20 米, 河底宽约 15 米, 污水深约 1.8 米, 淤泥深约 1.4~1.8 米; 全线特别污水检查井 11 座, 特别雨水检查井 6 座, 特别雨水方涵 2 折点折。现场地质条件, 现场地基土分为四层: 1、填土层: 厚约 2.5~3.0 米2、上部陆相土层: 厚约 1.5~2.0 米, 承载力标准值约120Kpa3、第一海相层: 厚约 8.0 米, 承载力标准值约 80~110Kpa4、中 上 部 陆 相 土 层 : 厚 约 7.5 米 , 承 载 力 标 准 值 约130~160Kpa且场地粉土较多, 粘聚力低, 渗透性高, 工程施工中应做好沟槽排水 。工 期 要 求 : 9 月 15 日— 11 月 30 日, 有效工期 76 天。质 量 标 准 : 优良, 创鲁班奖。二、施工部署下载后可任意编辑( 一) 施工工序根据施工现场条件及工程特点, 施工工序是: A: 污水河管道及方涵( 1) 现场, 初步测量定位 ; ( 2) 打坝截流, 排污降水; ( 3) 场地平整, 三通一平; ( 4) 清运淤泥; ( 5) 再次测量, 精确定出管线中心线及标高; ( 6) 挖槽; ( 7) 钎探, 请设计验槽; ( 8) 还填碎石; ( 9) 打 C10 混凝土垫层; ( 10) 支模、 绑筋、 打方底板涵混凝土; ( 11) 立墙, 顶板钢筋及混凝土; ( 12) 养护, 拆模, 再养护, 土方回填, 夯实; ( 13) 打压、 闭水; ( 14) 顶管施工( 专业队) ; ( 15) ...
