国际商贸城二期工程施工组织设计

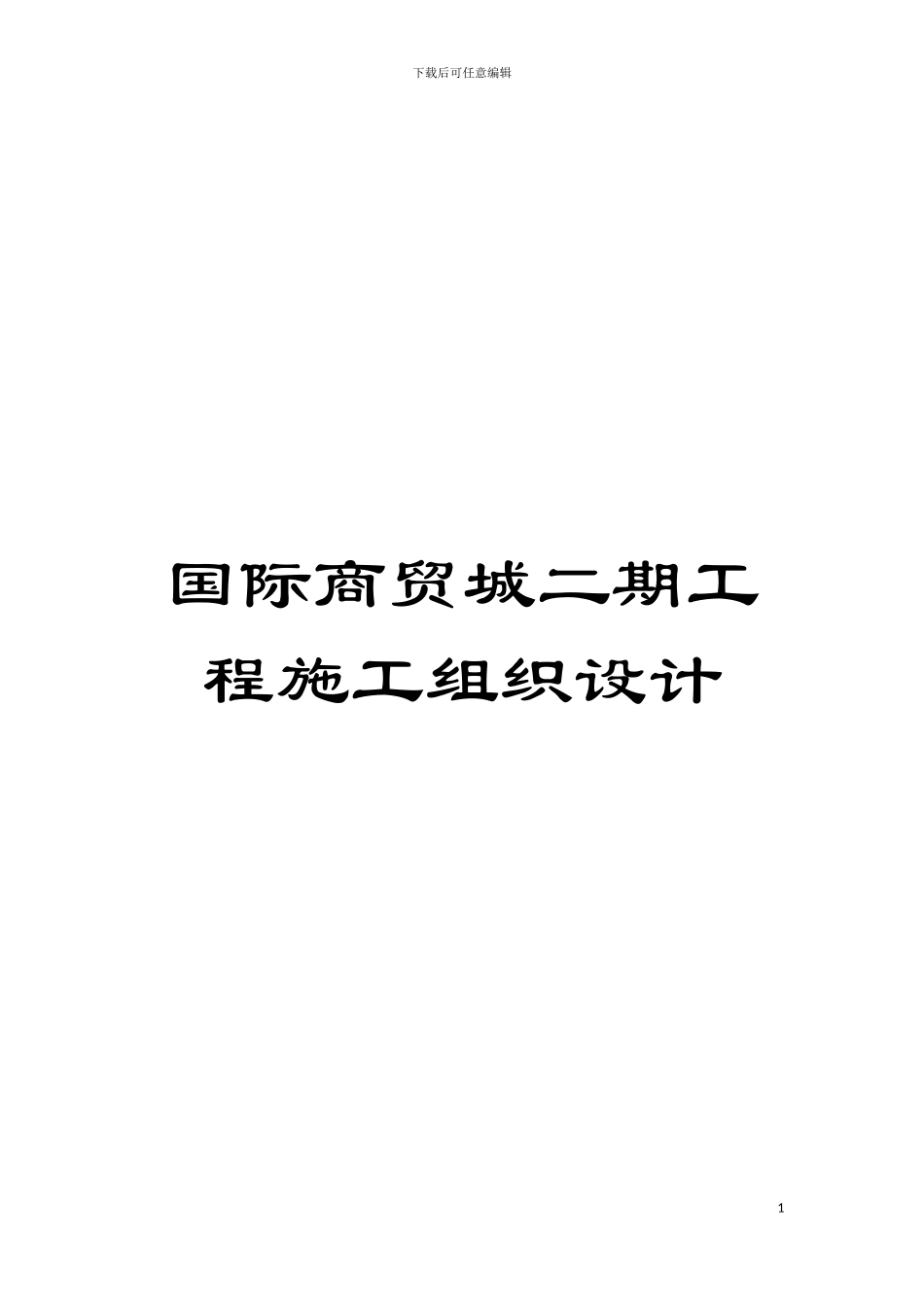

国际商贸城二期工程施工组织设计_第1页
1/35

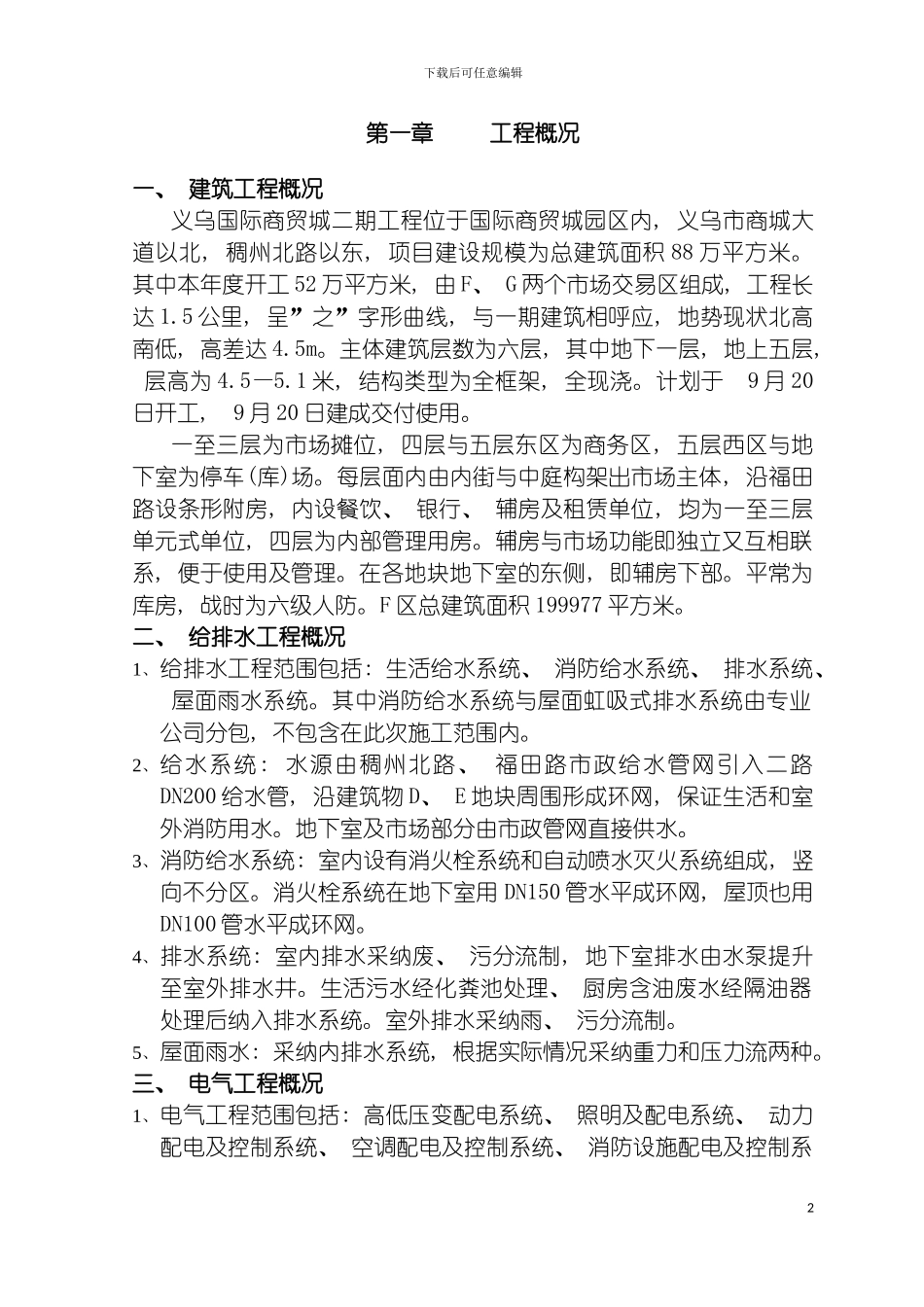

国际商贸城二期工程施工组织设计_第2页
2/35

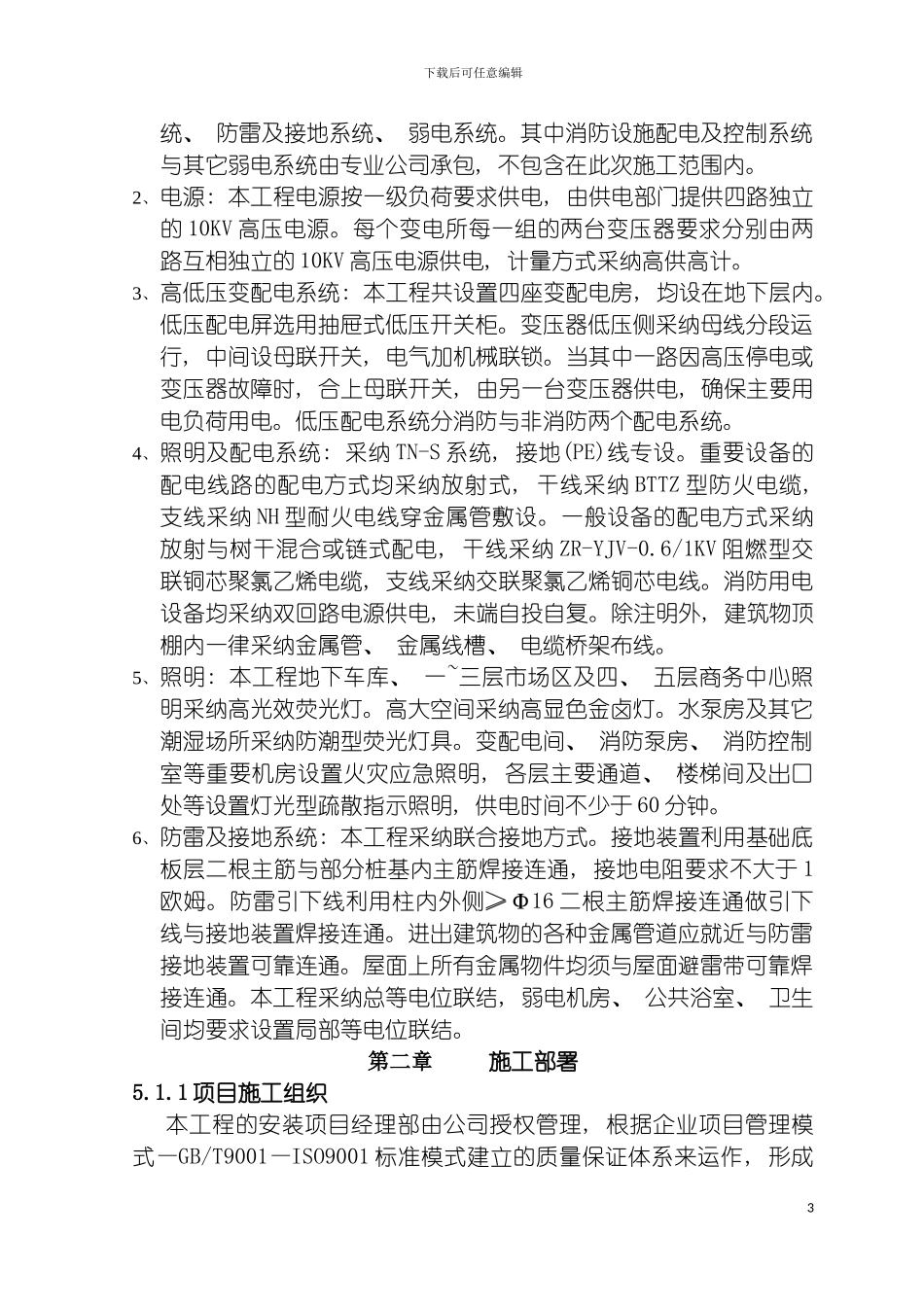

国际商贸城二期工程施工组织设计_第3页
3/35
下载后可任意编辑国际商贸城二期工程施工组织设计1下载后可任意编辑第一章 工程概况一、 建筑工程概况义乌国际商贸城二期工程位于国际商贸城园区内, 义乌市商城大道以北, 稠州北路以东, 项目建设规模为总建筑面积 88 万平方米。其中本年度开工 52 万平方米, 由 F、 G 两个市场交易区组成, 工程长达 1.5 公里, 呈”之”字形曲线, 与一期建筑相呼应, 地势现状北高南低, 高差达 4.5m。主体建筑层数为六层, 其中地下一层, 地上五层, 层高为 4.5—5.1 米, 结构类型为全框架, 全现浇。计划于 9 月 20日开工, 9 月 20 日建成交付使用。一至三层为市场摊位, 四层与五层东区为商务区, 五层西区与地下室为停车(库)场。每层面内由内街与中庭构架出市场主体, 沿福田路设条形附房, 内设餐饮、 银行、 辅房及租赁单位, 均为一至三层单元式单位, 四层为内部管理用房。辅房与市场功能即独立又互相联系, 便于使用及管理。在各地块地下室的东侧, 即辅房下部。平常为库房, 战时为六级人防。F 区总建筑面积 199977 平方米。二、 给排水工程概况1、给排水工程范围包括: 生活给水系统、 消防给水系统、 排水系统、 屋面雨水系统。其中消防给水系统与屋面虹吸式排水系统由专业公司分包, 不包含在此次施工范围内。2、给水系统: 水源由稠州北路、 福田路市政给水管网引入二路DN200 给水管, 沿建筑物 D、 E 地块周围形成环网, 保证生活和室外消防用水。地下室及市场部分由市政管网直接供水。3、消防给水系统: 室内设有消火栓系统和自动喷水灭火系统组成, 竖向不分区。消火栓系统在地下室用 DN150 管水平成环网, 屋顶也用DN100 管水平成环网。4、排水系统: 室内排水采纳废、 污分流制, 地下室排水由水泵提升至室外排水井。生活污水经化粪池处理、 厨房含油废水经隔油器处理后纳入排水系统。室外排水采纳雨、 污分流制。5、屋面雨水: 采纳内排水系统, 根据实际情况采纳重力和压力流两种。三、 电气工程概况1、电气工程范围包括: 高低压变配电系统、 照明及配电系统、 动力配电及控制系统、 空调配电及控制系统、 消防设施配电及控制系2下载后可任意编辑统、 防雷及接地系统、 弱电系统。其中消防设施配电及控制系统与其它弱电系统由专业公司承包, 不包含在此次施工范围内。2、电源: 本工程电源按一级负荷要求供电, 由供电部门提供四路独立的 10KV 高压电源。每个变电所每一组的两台...
