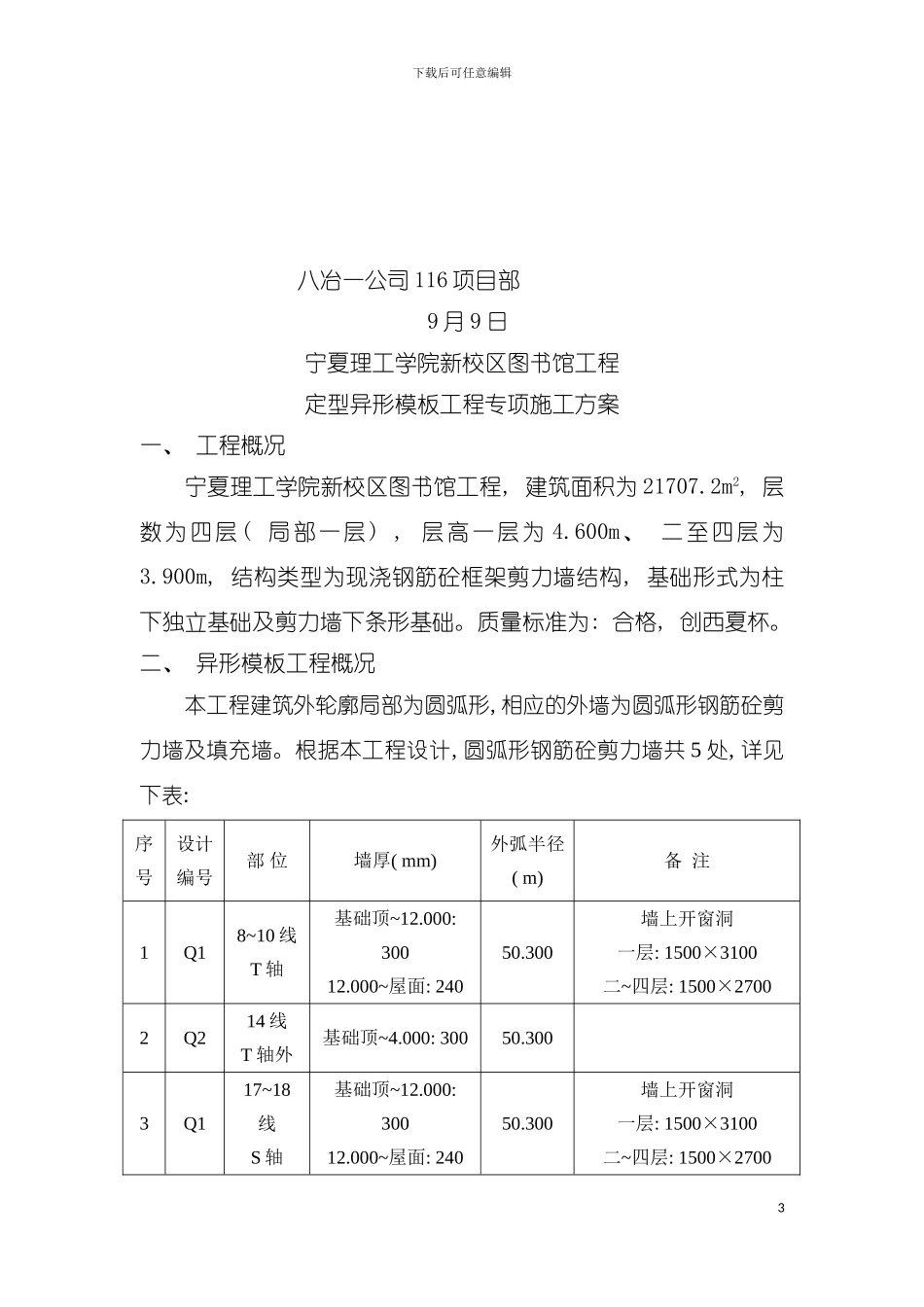

下载后可任意编辑图书馆定型异形模板工程专项施工方案1下载后可任意编辑宁夏理工学院新校区图书馆工程定型异形模板工程专项施工方案批准: 审核: 编制: 2下载后可任意编辑八冶一公司 116 项目部 9 月 9 日宁夏理工学院新校区图书馆工程定型异形模板工程专项施工方案一、 工程概况宁夏理工学院新校区图书馆工程, 建筑面积为 21707.2m2, 层数为四层( 局部一层) , 层高一层为 4.600m、 二至四层为3.900m, 结构类型为现浇钢筋砼框架剪力墙结构, 基础形式为柱下独立基础及剪力墙下条形基础。质量标准为: 合格, 创西夏杯。二、 异形模板工程概况本工程建筑外轮廓局部为圆弧形, 相应的外墙为圆弧形钢筋砼剪力墙及填充墙。根据本工程设计, 圆弧形钢筋砼剪力墙共 5 处, 详见下表: 序号设计编号部 位墙厚( mm) 外弧半径( m) 备 注1Q18~10 线T 轴基础顶~12.000: 30012.000~屋面: 24050.300墙上开窗洞一层: 1500×3100二~四层: 1500×27002Q214 线T 轴外基础顶~4.000: 30050.3003Q117~18线S 轴基础顶~12.000: 30012.000~屋面: 24050.300墙上开窗洞一层: 1500×3100二~四层: 1500×27003下载后可任意编辑4Q13~4 线G 轴基础顶~12.000: 30012.000~屋面: 24048.9625Q25~8 线E ~F 轴基础顶~4.000: 30048.962三、 异形( 圆弧形) 模板加工方案为确保圆弧形钢筋砼剪力墙成型后曲率( 弧度) 的正确性, 针对其模板工程, 采纳加工定型模板方案。每处圆弧形剪力墙内外模板按底层加工成定型模板后, 在平面同一位置垂直向上周转使用。圆弧形模板加工方法: 模板采纳 2440mm×1220mm×10mm 的竹胶模板, 模板外竖向排列中距为 200mm 的 50mm×80mm 通长木方, 模板与木方之间用铁钉钉牢; 根据每处墙体图纸设计的内外弧半径, 将48×3.5Ø的钢管用拉弧机拉成所需的圆弧形作为木方外的水平钢楞( 成对使用) , 接长时对接焊缝满焊, 底部一道水平钢楞距模板底 200mm, 向上每 1000mm 设置一道水平钢楞; 每道水平钢楞的两根钢管之间用12Ø的螺栓固定件( 一端焊 50mm×50mm×3mm 的钢板挡板, 另一端套丝) 穿过模板后用 3 形扣件将钉好木方的模板与水平钢楞紧固牢固, 固定件双向间距均为 1000mm; 最后用顶部焊有吊环的两道竖向钢管与所有水平钢楞焊牢作为起吊点。加工示意图见附图一。四、 异形( 圆弧形) 模板安装方案为确保圆弧形钢筋砼剪力墙成型后位置及几何尺寸的正确性, 4下载后可...
