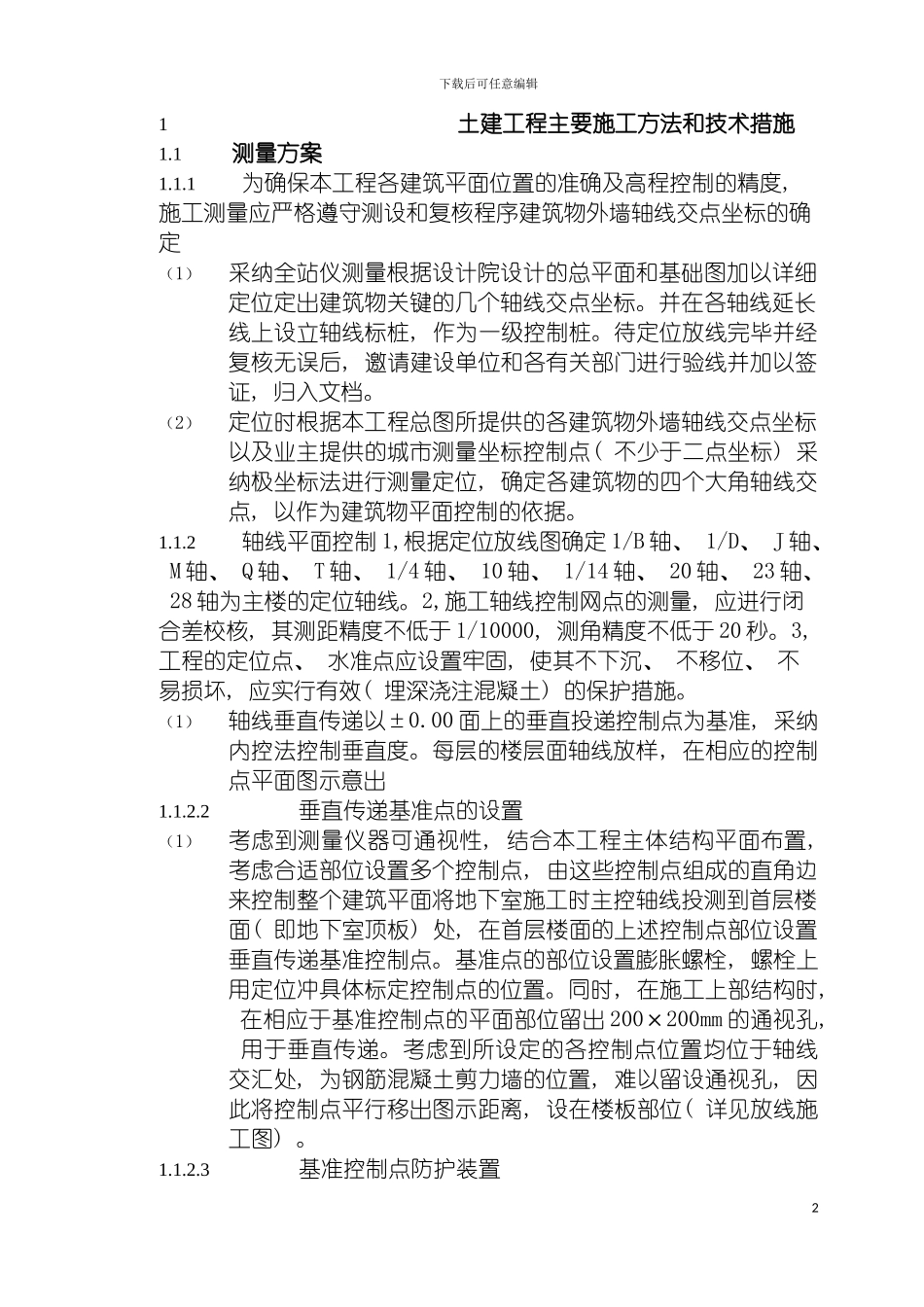

下载后可任意编辑土建工程主要施工方法和技术措施1下载后可任意编辑1土建工程主要施工方法和技术措施1.1测量方案1.1.1为确保本工程各建筑平面位置的准确及高程控制的精度, 施工测量应严格遵守测设和复核程序建筑物外墙轴线交点坐标的确定（1）采纳全站仪测量根据设计院设计的总平面和基础图加以详细定位定出建筑物关键的几个轴线交点坐标。并在各轴线延长线上设立轴线标桩, 作为一级控制桩。待定位放线完毕并经复核无误后, 邀请建设单位和各有关部门进行验线并加以签证, 归入文档。（2）定位时根据本工程总图所提供的各建筑物外墙轴线交点坐标以及业主提供的城市测量坐标控制点( 不少于二点坐标) 采纳极坐标法进行测量定位, 确定各建筑物的四个大角轴线交点, 以作为建筑物平面控制的依据。1.1.2轴线平面控制 1,根据定位放线图确定 1/B 轴、 1/D、 J 轴、 M 轴、 Q 轴、 T 轴、 1/4 轴、 10 轴、 1/14 轴、 20 轴、 23 轴、 28 轴为主楼的定位轴线。2,施工轴线控制网点的测量, 应进行闭合差校核, 其测距精度不低于 1/10000, 测角精度不低于 20 秒。3,工程的定位点、 水准点应设置牢固, 使其不下沉、 不移位、 不易损坏, 应实行有效( 埋深浇注混凝土) 的保护措施。（1）轴线垂直传递以±0.00 面上的垂直投递控制点为基准, 采纳内控法控制垂直度。每层的楼层面轴线放样, 在相应的控制点平面图示意出1.1.2.2垂直传递基准点的设置（1）考虑到测量仪器可通视性, 结合本工程主体结构平面布置, 考虑合适部位设置多个控制点, 由这些控制点组成的直角边来控制整个建筑平面将地下室施工时主控轴线投测到首层楼面( 即地下室顶板) 处, 在首层楼面的上述控制点部位设置垂直传递基准控制点。基准点的部位设置膨胀螺栓, 螺栓上用定位冲具体标定控制点的位置。同时, 在施工上部结构时, 在相应于基准控制点的平面部位留出 200×200mm 的通视孔, 用于垂直传递。考虑到所设定的各控制点位置均位于轴线交汇处, 为钢筋混凝土剪力墙的位置, 难以留设通视孔, 因此将控制点平行移出图示距离, 设在楼板部位( 详见放线施工图) 。1.1.2.3基准控制点防护装置2下载后可任意编辑1.1.3为防止高空坠物对工作人员及仪器的损伤, 应在控制基准点上方安装防护罩, 防护罩上铅垂线经过处留有直径为 150mm 的孔, 并配活络盖板。1.1.4在基础轴线和控制轴线复合无误后, 将基础上轴线利用经纬仪和线锤将轴线引设到墙...
