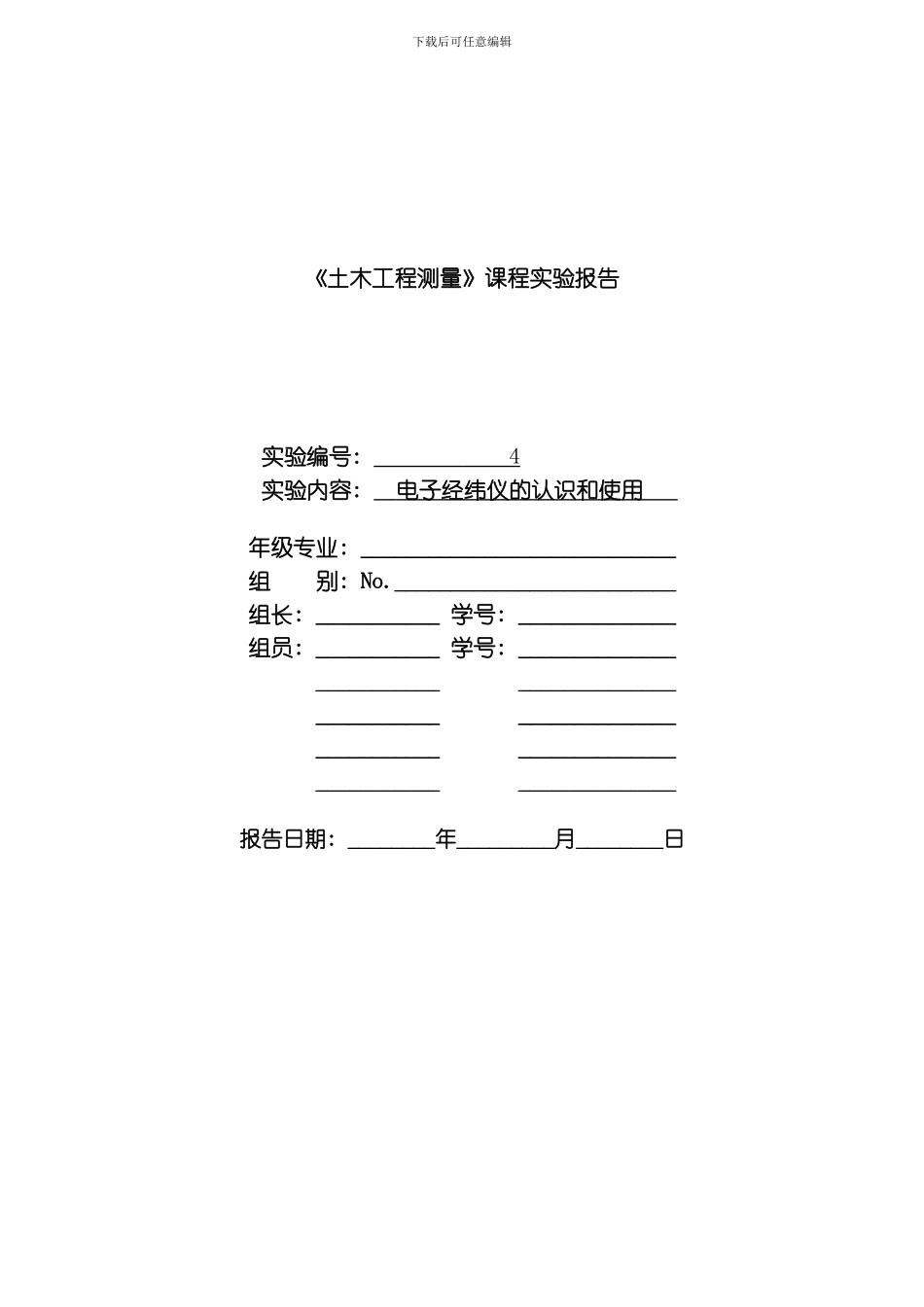

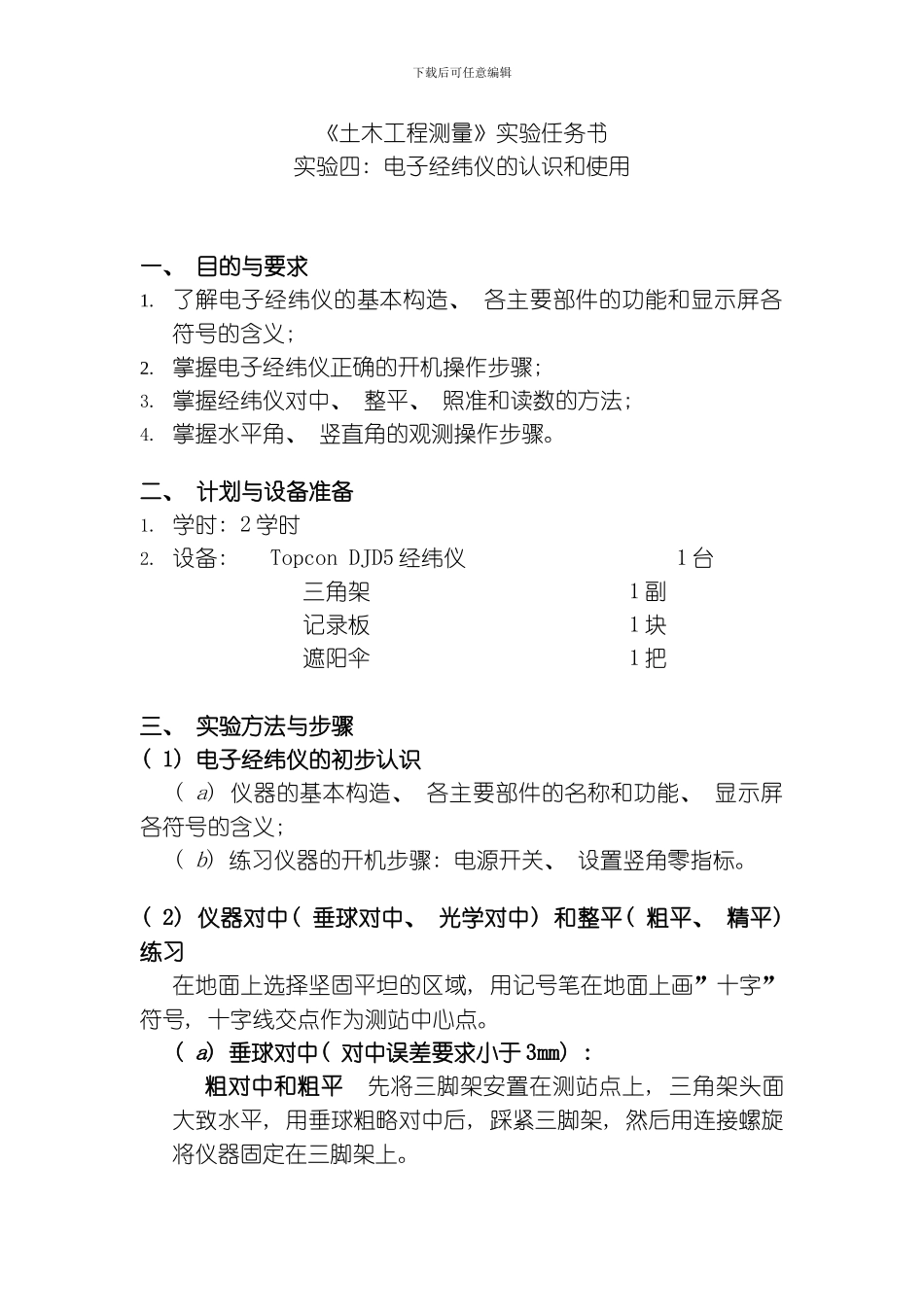

下载后可任意编辑《土木工程测量》课程实验报告实验编号: 4 实验内容: 电子经纬仪的认识和使用 年级专业: ____________________________组 别: No._________________________组长: ___________ 学号: ______________组员: ___________ 学号: ______________ ___________ ______________ ___________ ______________ ___________ ______________ ___________ ______________报告日期: ________年_________月________日下载后可任意编辑老师评语: 成绩等级: 评阅人签名: 下载后可任意编辑《土木工程测量》实验任务书实验四: 电子经纬仪的认识和使用 一、 目的与要求1.了解电子经纬仪的基本构造、 各主要部件的功能和显示屏各符号的含义; 2.掌握电子经纬仪正确的开机操作步骤; 3. 掌握经纬仪对中、 整平、 照准和读数的方法; 4. 掌握水平角、 竖直角的观测操作步骤。二、 计划与设备准备1. 学时: 2 学时2. 设备: Topcon DJD5 经纬仪 1 台三角架1 副记录板1 块遮阳伞1 把三、 实验方法与步骤( 1) 电子经纬仪的初步认识( a) 仪器的基本构造、 各主要部件的名称和功能、 显示屏各符号的含义; ( b) 练习仪器的开机步骤: 电源开关、 设置竖角零指标。( 2) 仪器对中( 垂球对中、 光学对中) 和整平( 粗平、 精平) 练习在地面上选择坚固平坦的区域, 用记号笔在地面上画”十字”符号, 十字线交点作为测站中心点。( a) 垂球对中( 对中误差要求小于 3mm) : 粗对中和粗平 先将三脚架安置在测站点上, 三角架头面大致水平, 用垂球粗略对中后, 踩紧三脚架, 然后用连接螺旋将仪器固定在三脚架上。下载后可任意编辑精对中 若偏离测站点较多时, 将三脚架平行移动; 若偏离较少, 可将连接螺旋松开, 在架头上移动仪器使垂球尖准确对准测站中心点, 再将连接螺旋旋紧。精平 使照准部水准管与任意两个脚螺旋连线平行, 两手以相反方向同时旋转两个脚螺旋, 使水准管气泡居中( 气泡移动方向与左手大拇指移动方向一致) 。再将照准部旋转 90°, 调节第三个脚螺旋使水准管气泡居中。重复以上操作, 至气泡在任何方向居中; 重复精对中和精平 如有必要, 重复上述”精对中”、 ”精平”两步骤, 直至仪器做到”既对中又水平”。( b) 光学对中( 对中误差要求小于 1mm) : 改用光学对中器代替垂球, 根据”垂球对中”的步骤进行光学对中练习。( 3) 瞄准目标练习: 松开照准...
