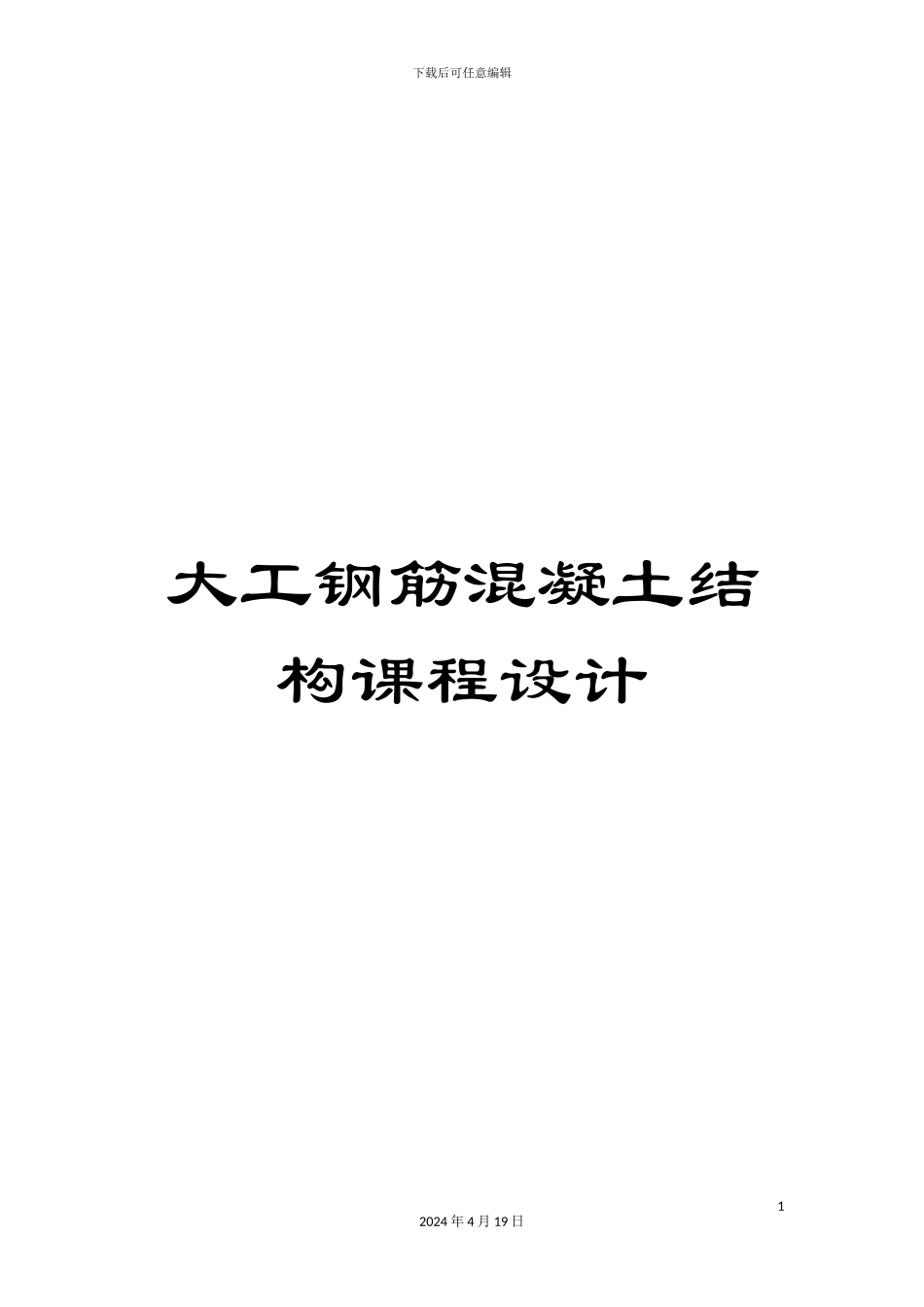

大工钢筋混凝土结构课程设计

大工钢筋混凝土结构课程设计_第1页
1/25
大工钢筋混凝土结构课程设计_第2页
2/25
大工钢筋混凝土结构课程设计_第3页
3/25

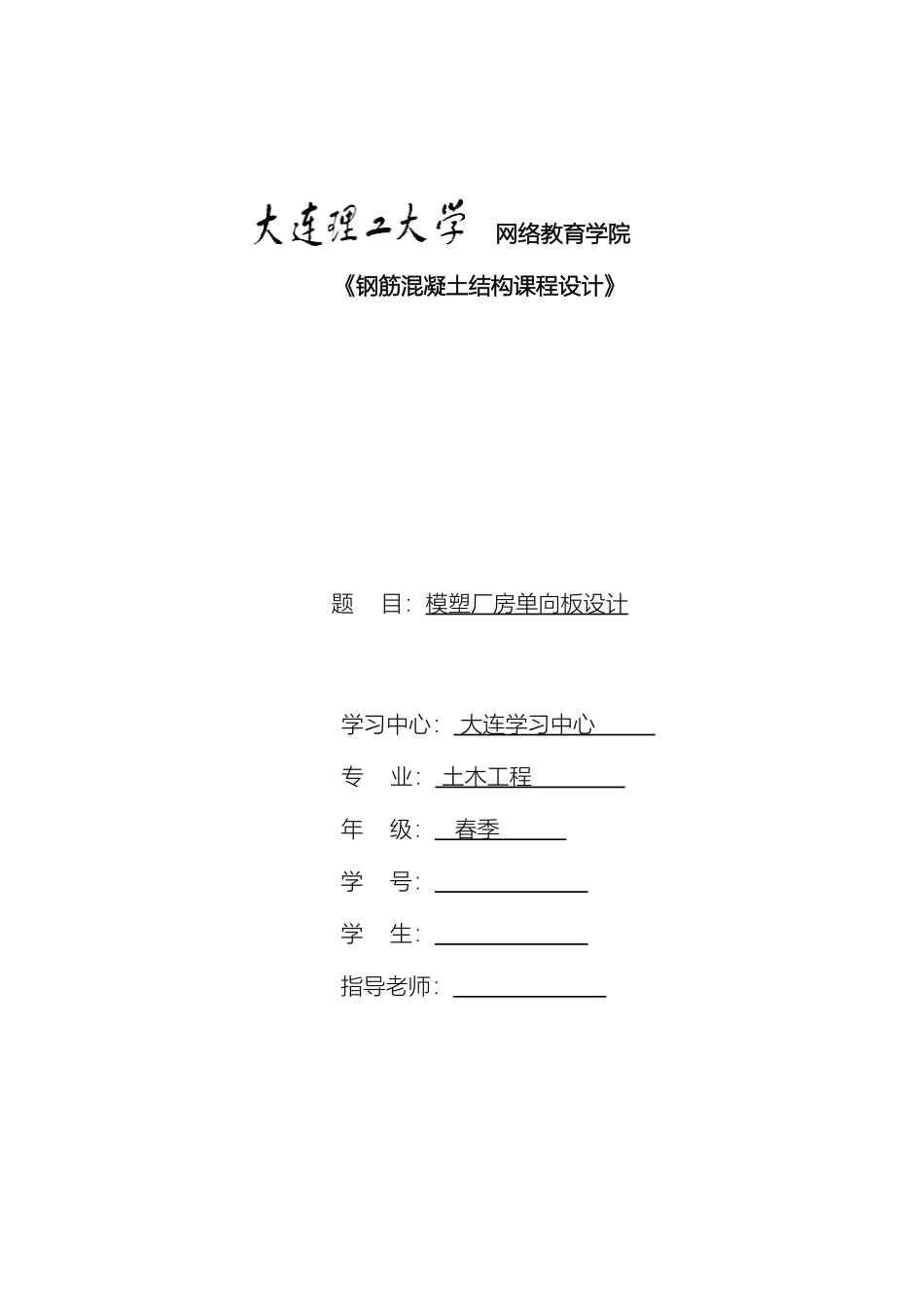

下载后可任意编辑大工钢筋混凝土结构课程设计12024 年 4 月 19 日 网络教育学院《钢筋混凝土结构课程设计》 题 目:模塑厂房单向板设计学习中心: 大连学习中心 专 业: 土木工程 年 级: 春季 学 号: 学 生: 指导老师: 下载后可任意编辑1.1 设计资料(1)楼面均布活荷载标准值:qk=10kN/m2。(2)楼面做法:楼面面层用 20mm 厚水泥砂浆抹面(=20kN/m3 ) , 板 底 及 梁 用 15mm 厚 石 灰 砂 浆 抹 底 (=17kN/m3)。(3)材料:混凝土强度等级采纳 C30,主梁和次梁的纵向受力钢筋采纳 HRB400 或 HRB335,吊筋采纳 HRB335,其余均采纳HPB235。1.2 楼盖梁格布置及截面尺寸确定确定主梁的跨度为 6.9m,次梁的跨度为 6.6m,主梁每跨内布置两根次梁,板的跨度为 2.3m。楼盖结构的平面布置图如图 1-33所示。按高跨比条件要求板的厚度,对工业建筑的楼板,要求,因此板厚取。次梁截面高度应满足,取,截面宽,取。主梁截面高度应满足,取,截面宽度取为,柱的截面尺寸 b×h=400×400 mm2。12024 年 4 月 19 日下载后可任意编辑 楼盖结构平面布置22024 年 4 月 19 日下载后可任意编辑2 单向板结构设计2.1 板的设计板的设计——按考虑塑性内力重分布设计(1)、荷载计算恒荷载标准值小计 活荷载标准值: 因为是工业建筑楼盖且楼面活荷载标准值大于,因此活荷载分项系数取, (2)、计算简图取 1m 板宽作为计算单元,板的实际结构如图所示,由图可知:次梁截面为 b=,现浇板在墙上的支承长度为 a=,则按塑性内力重分布设计,板的计算跨度为:板的计算简图所示。32024 年 4 月 19 日下载后可任意编辑 板的实际结构 板的计算简图 (3) 弯矩设计值 因边跨与中跨的计算跨度相差小于 10%,可按等跨连续板计算由表可查得板的弯矩系数 αM,,板的弯矩设计值计算过程见表 板的弯矩设计值的计算截面位置1边跨跨中B离端第二支座2中间跨跨中C中间支座弯矩系数1/11-1/111/16-1/14计算跨度 l0(m)l01=2.095l01=2.095l02=2.05l02=2.05(kN.m)= -= -== 42024 年 4 月 19 日下载后可任意编辑(4) 配筋计算——正截面受弯承载力计算 对轴线②~⑤ 间的板带,考虑起拱作用,其跨内 2 截面和支座 C 截面的弯矩设计值可折减 20%,为了方便,近似对钢筋面积折减20%。板配筋计算过程见表 板的配筋计算截面位置1B2C 弯矩设计值()6.46-6.464.26-4.86αs=M/α1fcbh020...
