奥体二中基坑支护施工组织设计VIP专享

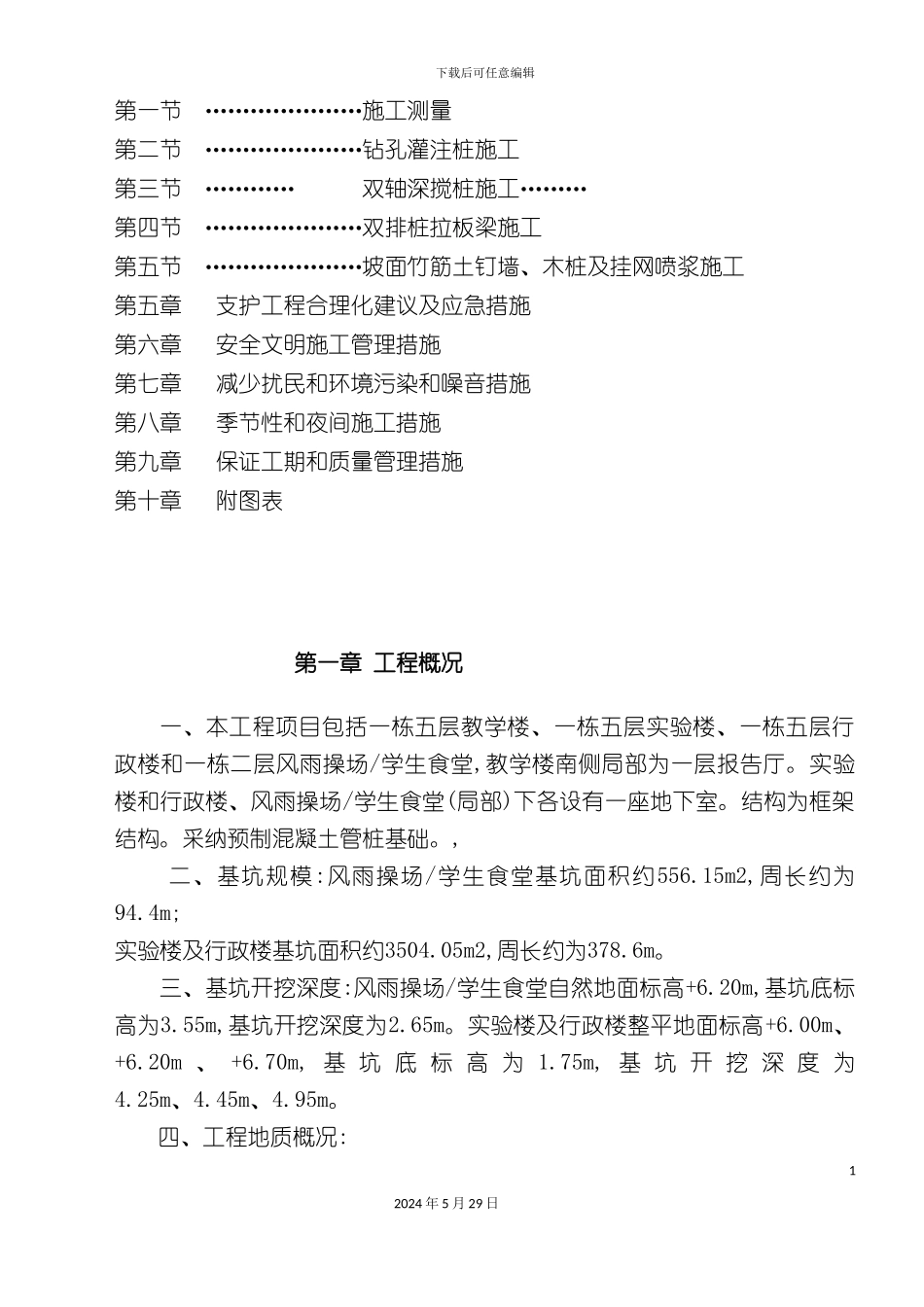

下载后可任意编辑奥体二中基坑支护施工组织设计12024 年 5 月 29 日 奥体二中基坑支护工程 施 工 组 织 设 计 12 月 15 日 目 录第一章 工程概况第二章 编制依据及技术标准第三章 施工总体部署第四章 主要分项工程的施工方法和施工措施下载后可任意编辑第一节 …………………施工测量第二节 …………………钻孔灌注桩施工第三节 ………… 双轴深搅桩施工………第四节 …………………双排桩拉板梁施工第五节 …………………坡面竹筋土钉墙、木桩及挂网喷浆施工第五章 支护工程合理化建议及应急措施第六章 安全文明施工管理措施第七章 减少扰民和环境污染和噪音措施第八章 季节性和夜间施工措施第九章 保证工期和质量管理措施第十章 附图表 第一章 工程概况一、本工程项目包括一栋五层教学楼、一栋五层实验楼、一栋五层行政楼和一栋二层风雨操场/学生食堂,教学楼南侧局部为一层报告厅。实验楼和行政楼、风雨操场/学生食堂(局部)下各设有一座地下室。结构为框架结构。采纳预制混凝土管桩基础。, 二、基坑规模:风雨操场/学生食堂基坑面积约556.15m2,周长约为94.4m;实验楼及行政楼基坑面积约3504.05m2,周长约为378.6m。三、基坑开挖深度:风雨操场/学生食堂自然地面标高+6.20m,基坑底标高为3.55m,基坑开挖深度为2.65m。实验楼及行政楼整平地面标高+6.00m、+6.20m 、 +6.70m, 基 坑 底 标 高 为 1.75m, 基 坑 开 挖 深 度 为4.25m、4.45m、4.95m。四、工程地质概况:12024 年 5 月 29 日下载后可任意编辑场地地貌搭设单元为长江漫滩。场地岩土层自上而下为:1-1层杂填土,场区普遍分布,厚度:0.50-4.20m;1-2层素填土,场区局部分布,厚度:0.40-3.70m;2-2层淤泥质粉质粘土,场区普遍分布,厚度:3.90 m-10.10m;2-3层粉质粘土夹薄层粉砂,场区普遍分布,厚度:2.30 m-6.00m;2-4层粉砂夹粉土,场区普遍分布,厚度:3.10 m-11.80m。五、综合考虑地质、环境、挖深等诸方面因素,本着"安全可靠,经济合理,技术可行,方便施工"的原则,本基坑采纳的支护方案为: 1、ABCDA段采纳一级放坡,坡比为1:1.2,坡面作挂网喷射砼处理,ABC段坡脚采纳土袋加固,CDA段采纳采单排木桩加固。 2、EF段采纳两排悬臂钻孔灌注桩,灌注桩中间加单排套打双轴深搅桩作为止水围幕。 3、FGHIJKL段采纳二级放坡及竹筋土钉墙作为支护结构,一级坡坡比为1:1.1,马道宽1.0m,二级坡坡比为1:1.0,坡面作挂网喷射砼处理,坡脚采纳双排木桩加固。 4、LM段采...
