安科瑞电机综合保护器使用说明书样本

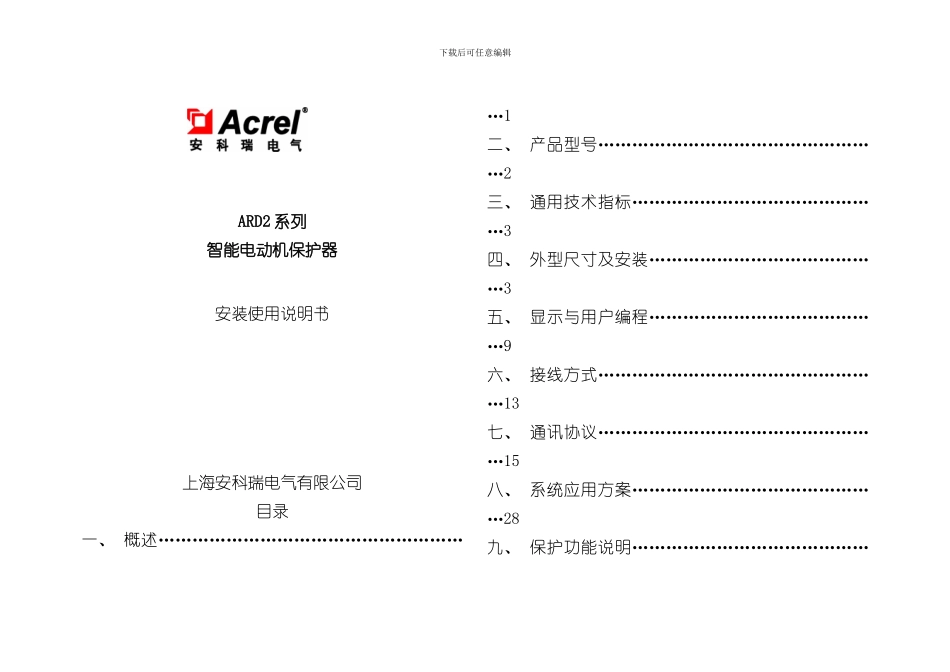

安科瑞电机综合保护器使用说明书样本_第1页
1/26

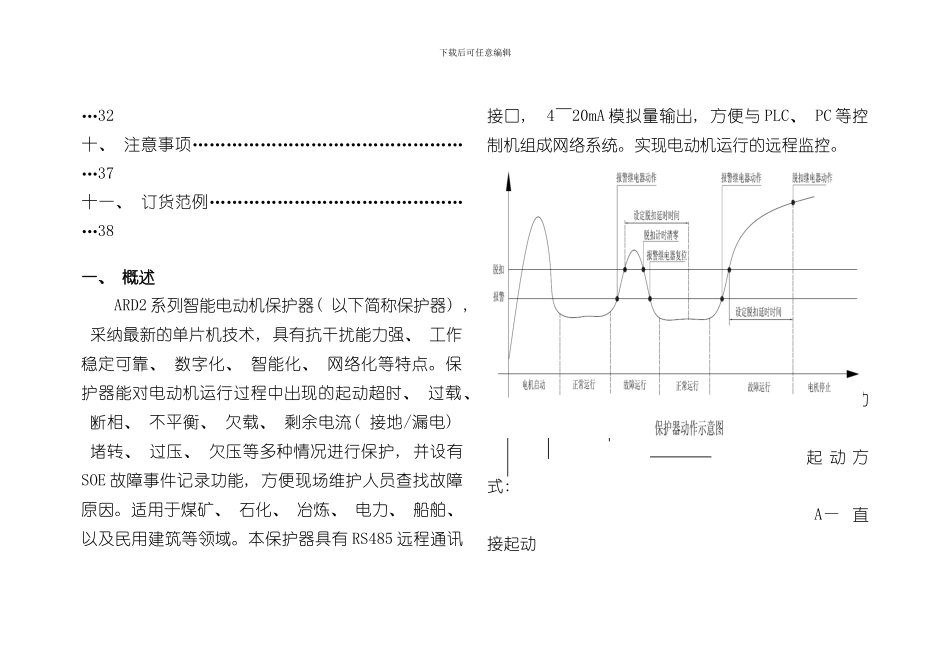

安科瑞电机综合保护器使用说明书样本_第2页
2/26

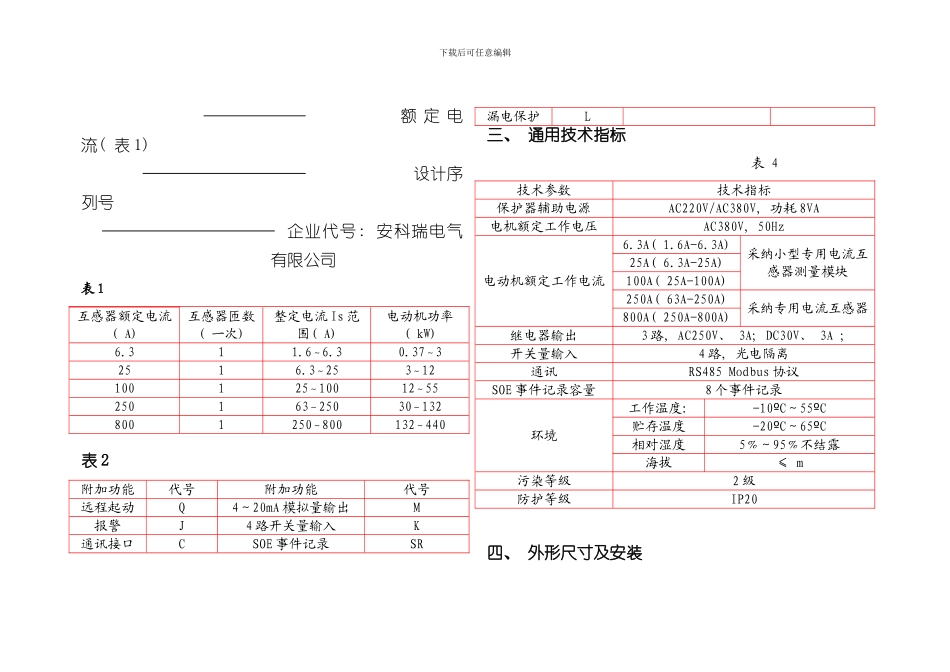

安科瑞电机综合保护器使用说明书样本_第3页
3/26
下载后可任意编辑ARD2 系列智能电动机保护器安装使用说明书上海安科瑞电气有限公司目录一、 概述…………………………………………………1二、 产品型号……………………………………………2三、 通用技术指标………………………………………3四、 外型尺寸及安装……………………………………3五、 显示与用户编程……………………………………9六、 接线方式……………………………………………13七、 通讯协议……………………………………………15八、 系统应用方案………………………………………28九、 保护功能说明……………………………………下载后可任意编辑…32十、 注意事项……………………………………………37十一、 订货范例…………………………………………38一、 概述ARD2 系列智能电动机保护器( 以下简称保护器) , 采纳最新的单片机技术, 具有抗干扰能力强、 工作稳定可靠、 数字化、 智能化、 网络化等特点。保护器能对电动机运行过程中出现的起动超时、 过载、 断相、 不平衡、 欠载、 剩余电流( 接地/漏电) 堵转、 过压、 欠压等多种情况进行保护, 并设有SOE 故障事件记录功能, 方便现场维护人员查找故障原因。适用于煤矿、 石化、 冶炼、 电力、 船舶、 以及民用建筑等领域。本保护器具有 RS485 远程通讯接口, 4~20mA 模拟量输出, 方便与 PLC、 PC 等控制机组成网络系统。实现电动机运行的远程监控。二、 产品型号 ARD 2 — / 附 加 功能( 表 2) 起 动 方式: A—直接起动 下载后可任意编辑额 定 电流( 表 1) 设计序列号企业代号: 安科瑞电气有限公司表 1互感器额定电流( A) 互感器匝数( 一次) 整定电流 Is 范围( A) 电动机功率( kW) 6.311.6~6.30.37~32516.3~253~12100125~10012~55250163~25030~1328001250~800132~440表 2附加功能代号附加功能代号远程起动Q4~20mA 模拟量输出M报警J4 路开关量输入K通讯接口CSOE 事件记录SR漏电保护L三、 通用技术指标 表 4技术参数技术指标保护器辅助电源AC220V/AC380V, 功耗 8VA电机额定工作电压AC380V, 50Hz电动机额定工作电流6.3A( 1.6A-6.3A) 采纳小型专用电流互感器测量模块25A( 6.3A-25A) 100A( 25A-100A) 250A( 63A-250A) 采纳专用电流互感器800A( 250A-800A) 继电器输出3 路, AC250V、 3A; DC30V、 3A ;开关量输入4 路, 光电隔离通讯RS485 Modbus ...
