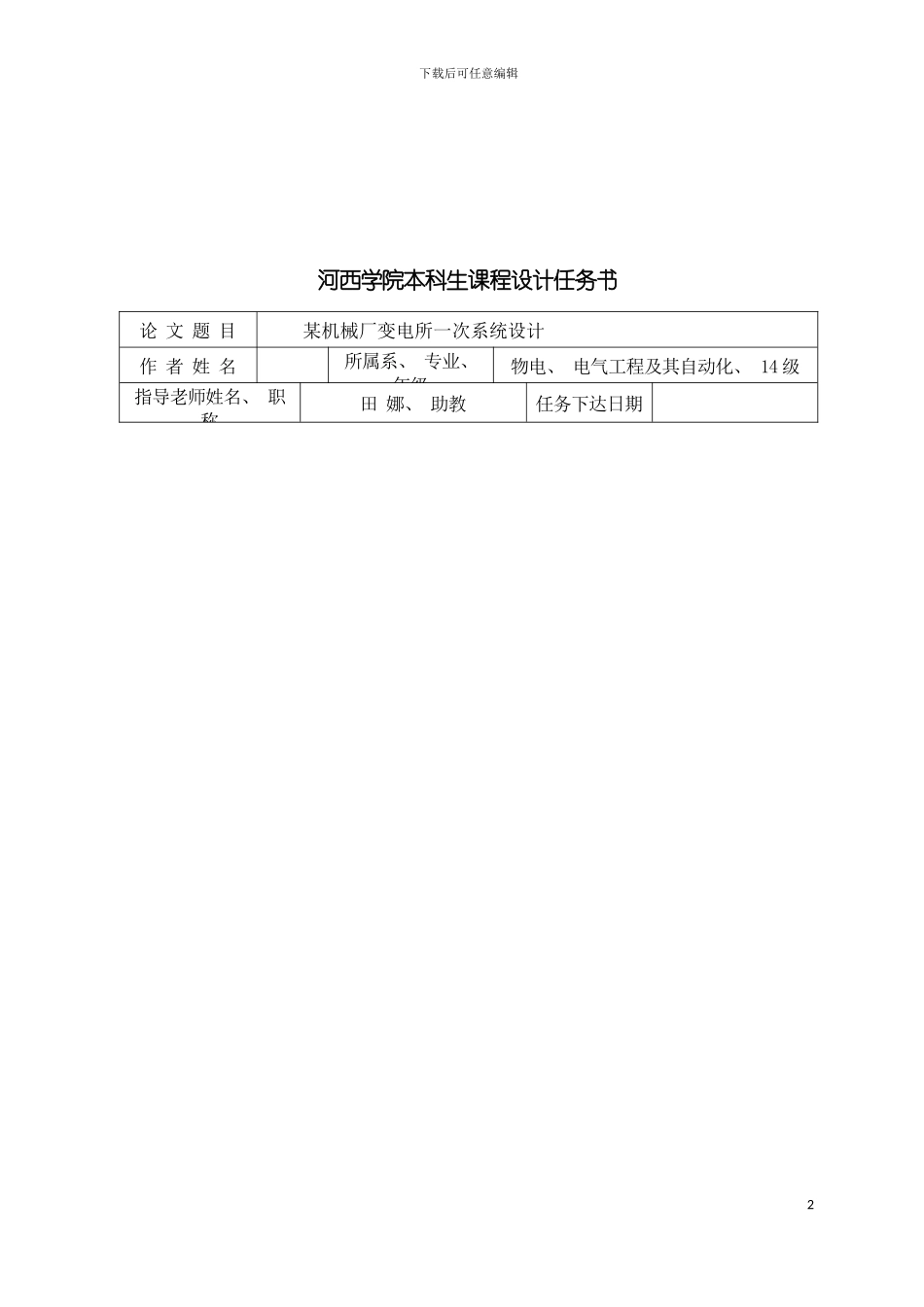

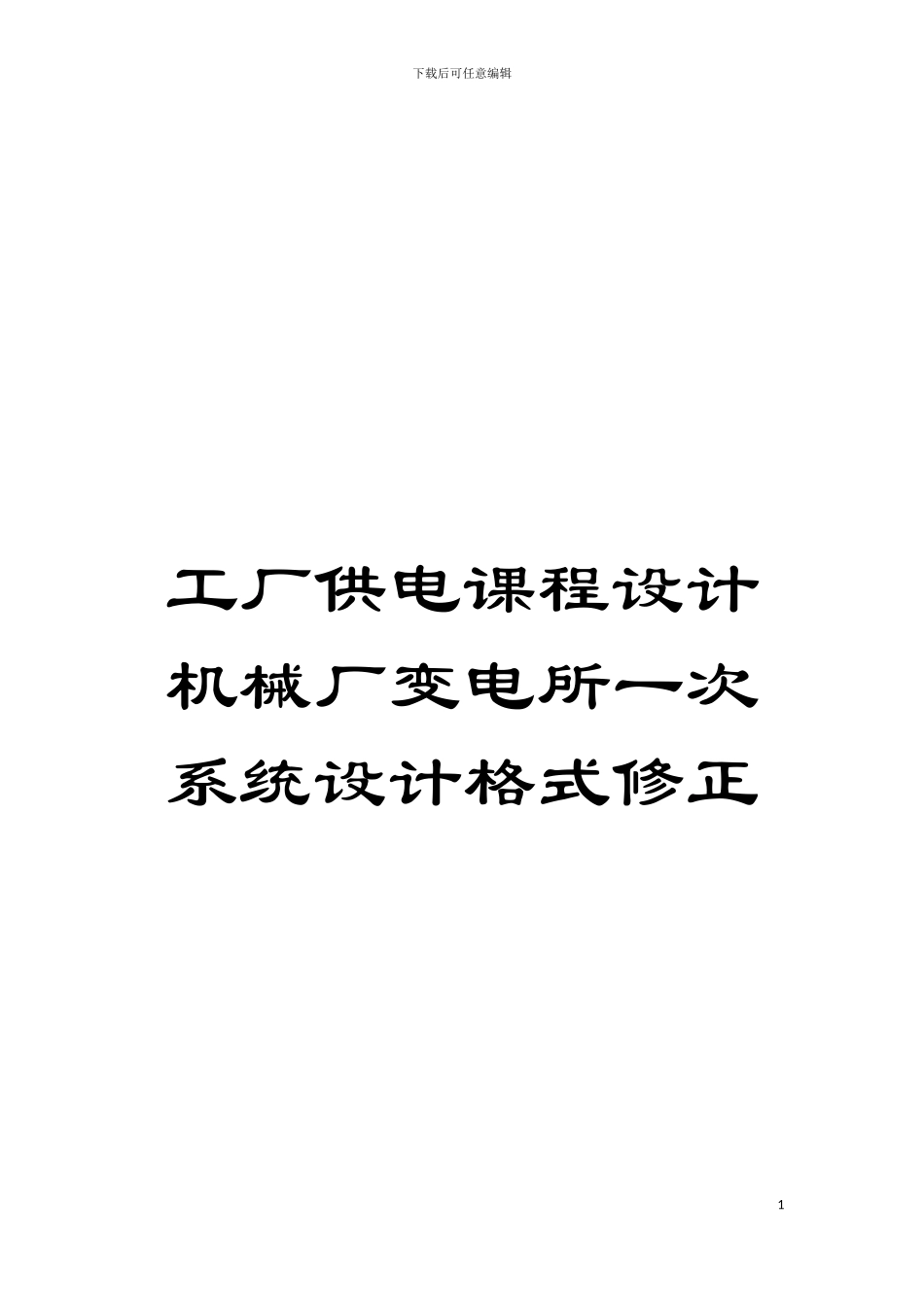

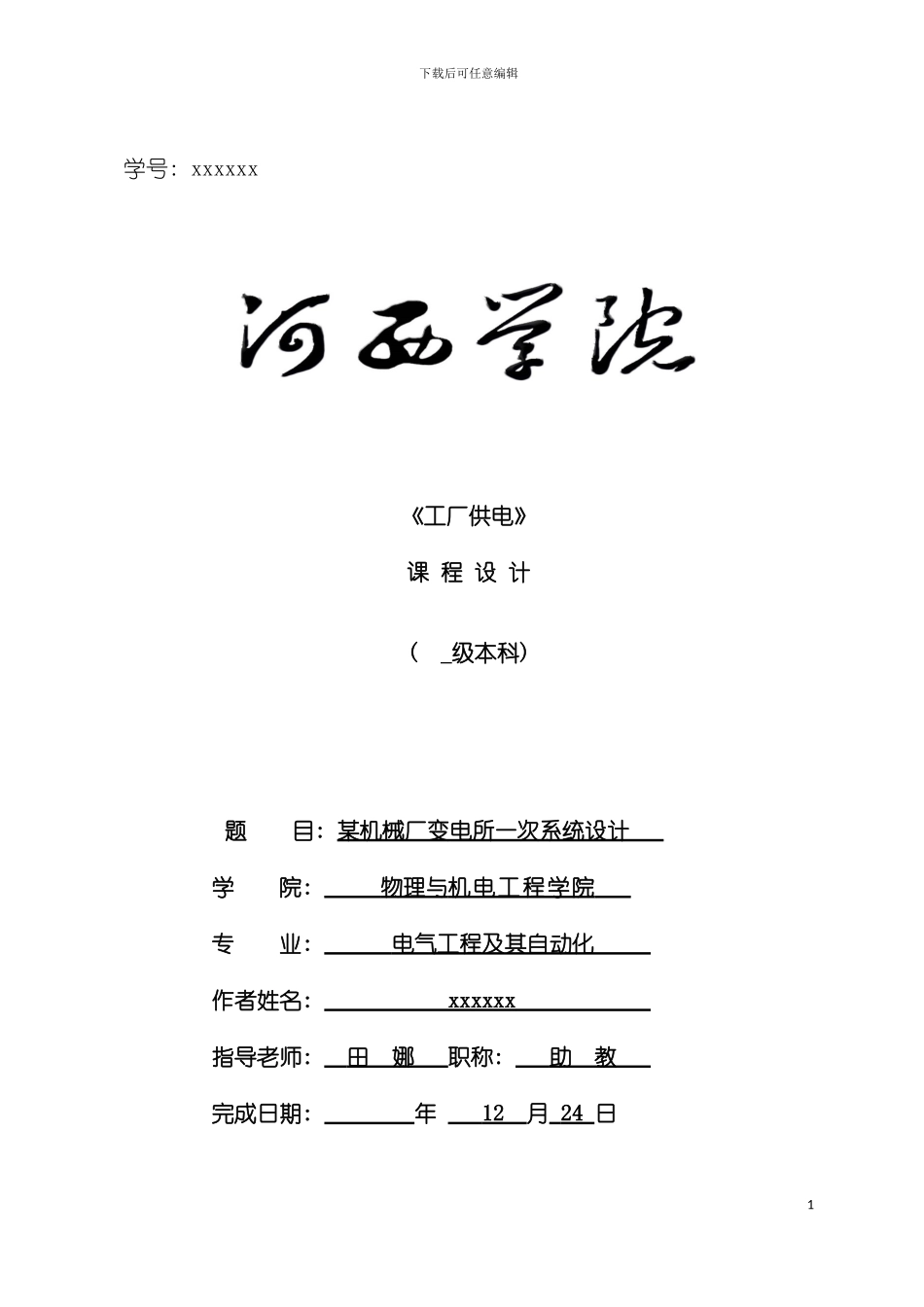

下载后可任意编辑工厂供电课程设计机械厂变电所一次系统设计格式修正1下载后可任意编辑学号: xxxxxx《工厂供电》课 程 设 计( 级本科) 题 目: 某机械厂变电所一次系统设计 学 院: 物理与 机电工程学院 专 业: 电气工程及其自动化 作者姓名: xxxxxx 指导老师: 田 娜 职称: 助 教 完成日期: 年 12 月 24 日1下载后可任意编辑河西学院本科生课程设计任务书论 文 题 目某机械厂变电所一次系统设计作 者 姓 名所属系、 专业、 年级物电、 电气工程及其自动化、 14 级指导老师姓名、 职称田 娜、 助教任务下达日期2下载后可任意编辑设计的主要内容1.1 设计内容: 负荷计算和无功功率补偿; 变电所主变压器和主接线方案的选择; 短路电流的计算等。1.2 设计依据1、 气象资料: 工厂所在地区的年最高气温为 34 ℃ , 年平均气温为 15℃ , 年最低气温为－18℃, 年最热月平均最高气温为 25 ℃ , 年最热月平均气温为 18℃ , 年最热月地下 0 . 8m 处平均温度为 21 ℃ 。当地主导风向为东北风, 年雷暴日数为 8 。2、 地质水文资料: 工厂所在地区平均海拔 1500m , 地层以砂粘土为主, 地下水位为 2m 。3、 电费制度: 工厂与当地供电部门达成协议, 在工厂变电所高压侧计量电能, 设专用计量柜, 按两部电费制交纳电费。每月基本电费按主变压器容量计为 18 元／kVA , 动力电费为 0 . 20 元/kw·h, 照明电费为 0.50 元/kw·h。工厂最大负荷时的功率因数不得低干 0.90 , 另外, 电力用户需按新装变压器容量计算, 一次性地向供电部门交纳供电贴费: 6 ～10kV 为 800 元／kVA 。4、 工厂负荷情况见下表: 序号名称类别设备容量需要系数cos计算负荷1铸造车间动力3200.40.71.02128130.56182.86277.83照明100.80.90.4883.848.8913.513ep (kW)dKtan30(kW)p30(k var)Q30(kVA)S30(A)I下载后可任意编辑小计330———191.75291.342锻压车间动力2500.30.61.337599.75125189.92照明100.70.90.4873.367.7811.82小计260———132.78201.743仓库动力500.40.85 0.622012.423.5335.75照明50.80.90.4841.924.446.75小计55———27.9742.504电镀车间动力1000.50.85 0.62503158.8289.37照明80.80.90.486.43.077.1110.8小计108———65.93100.175工具车间动力2200.30.65 1.176677.22191.54154.27照明200.90.90.48188.642030.38小计240———211.54184.656组装车间动力2000...
