干铺法架空地砖屋面施工工法样本

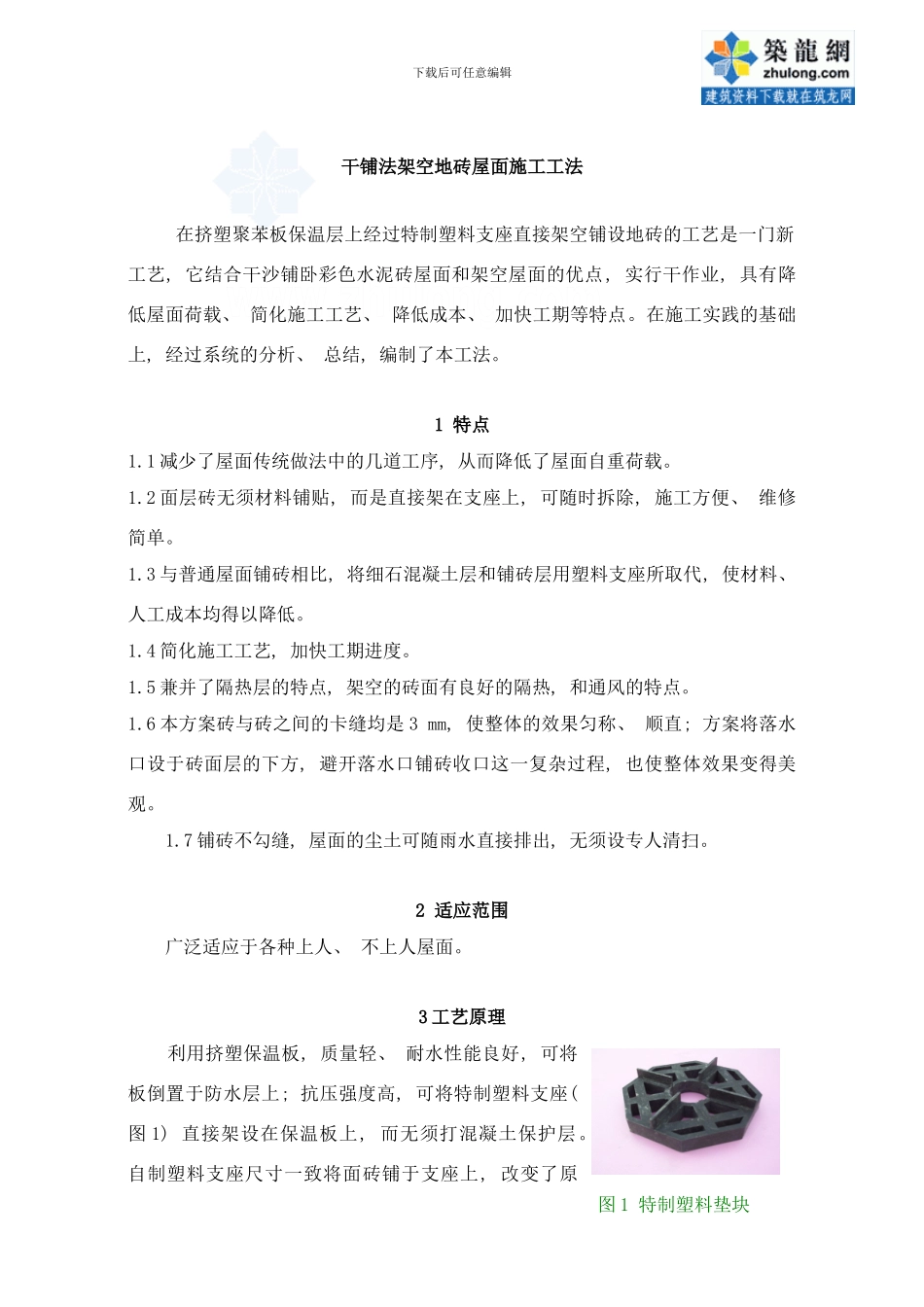

下载后可任意编辑干铺法架空地砖屋面施工工法 在挤塑聚苯板保温层上经过特制塑料支座直接架空铺设地砖的工艺是一门新工艺, 它结合干沙铺卧彩色水泥砖屋面和架空屋面的优点, 实行干作业, 具有降低屋面荷载、 简化施工工艺、 降低成本、 加快工期等特点。在施工实践的基础上, 经过系统的分析、 总结, 编制了本工法。1 特点1.1 减少了屋面传统做法中的几道工序, 从而降低了屋面自重荷载。1.2 面层砖无须材料铺贴, 而是直接架在支座上, 可随时拆除, 施工方便、 维修简单。1.3 与普通屋面铺砖相比, 将细石混凝土层和铺砖层用塑料支座所取代, 使材料、 人工成本均得以降低。1.4 简化施工工艺, 加快工期进度。1.5 兼并了隔热层的特点, 架空的砖面有良好的隔热, 和通风的特点。1.6 本方案砖与砖之间的卡缝均是 3 mm, 使整体的效果匀称、 顺直; 方案将落水口设于砖面层的下方, 避开落水口铺砖收口这一复杂过程, 也使整体效果变得美观。1.7 铺砖不勾缝, 屋面的尘土可随雨水直接排出, 无须设专人清扫。2 适应范围 广泛适应于各种上人、 不上人屋面。3 工艺原理 利用挤塑保温板, 质量轻、 耐水性能良好, 可将板倒置于防水层上; 抗压强度高, 可将特制塑料支座( 图 1) 直接架设在保温板上, 而无须打混凝土保护层。自制塑料支座尺寸一致将面砖铺于支座上, 改变了原图 1 特制塑料垫块下载后可任意编辑有水泥砂浆或干砂铺砖的方法, 使得施工简单、 维修方便。由于屋面水是在保温板下, 防水层上直接经过落水口排出屋面, 因此铺砖时巧妙的将落水口置于砖面层和保温板下方, 使得铺砖的整体效果匀称、 美观。4 工艺流程及操作要点4.1 工艺流程基层清理→最薄 30mm 厚水泥页岩陶粒找 2%坡→20mm 厚 1: 3 水泥砂浆找平层→Ⅲ+ⅢSBS 防水层→50mm 厚挤塑板保温层→固定自制塑料支座架→铺设面层砖4.2 操作要点4.2.1 基层清理: 在浇注陶粒找坡层以前将混凝土楼板基层进行处理, 把粘结在基层上的松动混凝土、 砂浆等用錾子剔掉, 用钢丝刷刷掉水泥浆皮, 然后用扫帚扫净。4.2.2 陶粒找坡层: 最薄处 30 厚 1: 0.2: 3.5 水泥粉煤灰页岩陶粒找 2%坡, 铺设时应先根据流水方向以间距 2m 冲筋, 在基层刷一道素水泥浆后铺设, 铺设时设 1.5 厚分格胶条条并根据标高铺设时控制好虚铺厚度, 分格缝的间距不大于 6m, 在用木杠刮平后用滚筒滚压密实。全部操作应再 2h 内完成, 并洒水...
