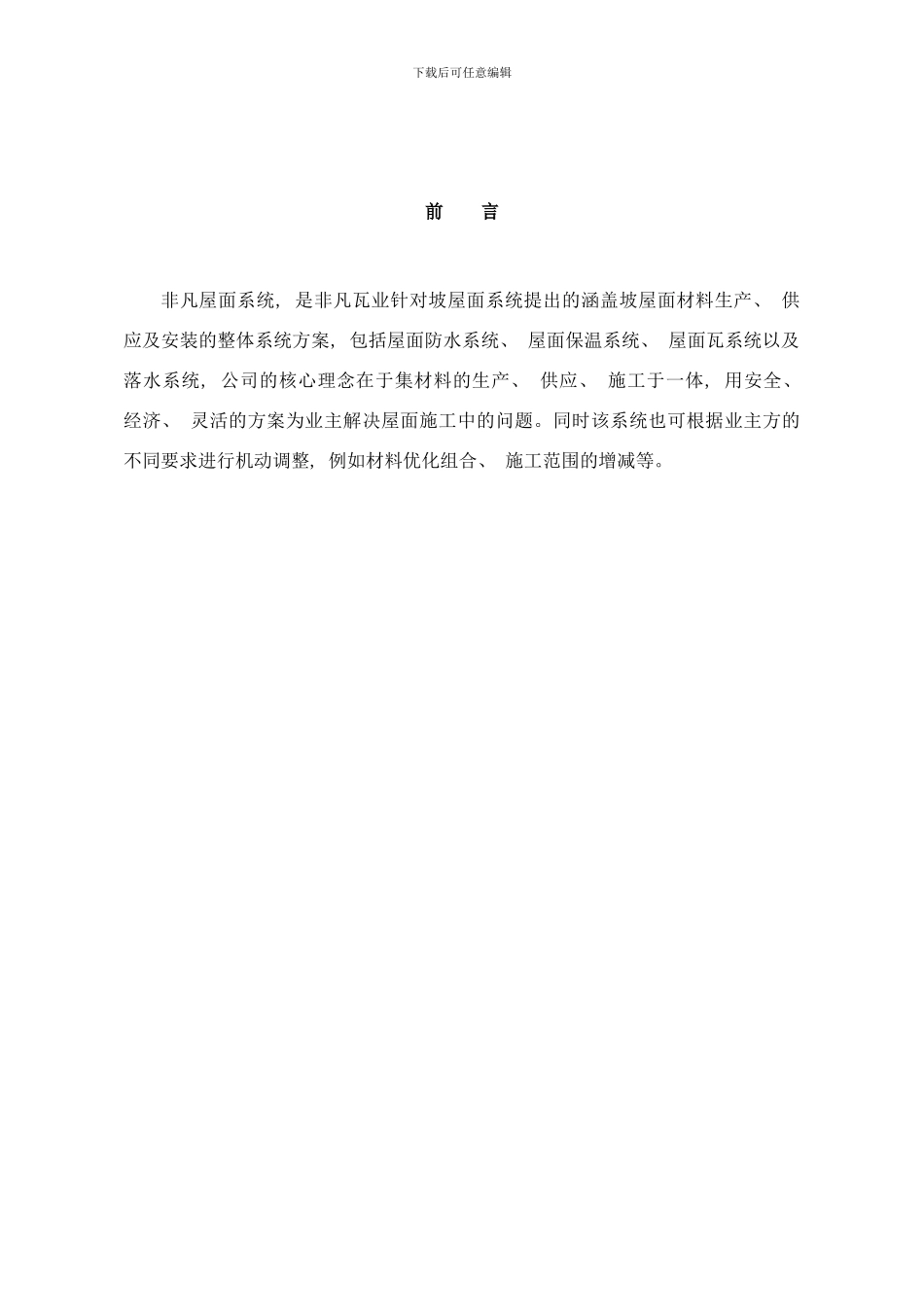

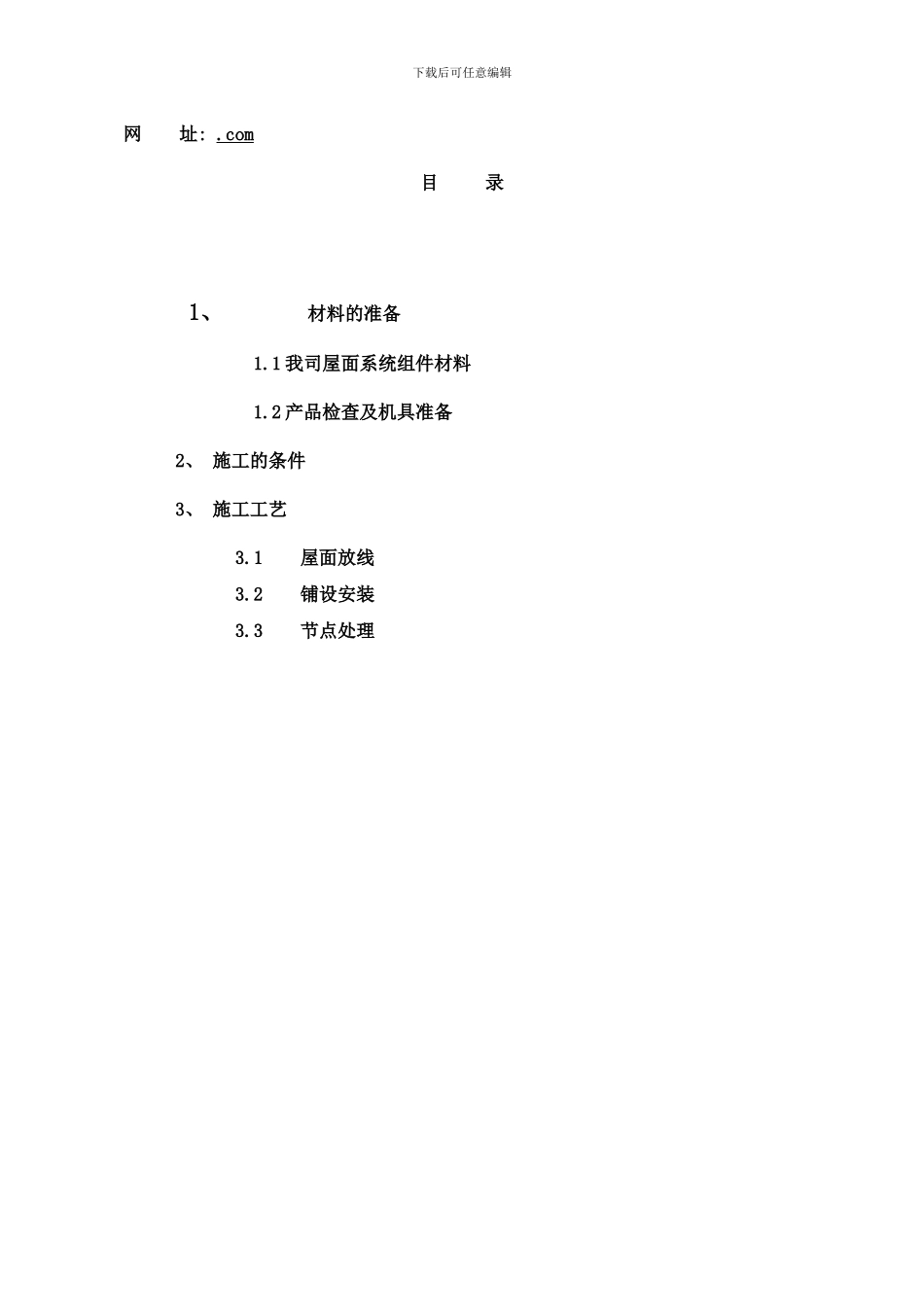

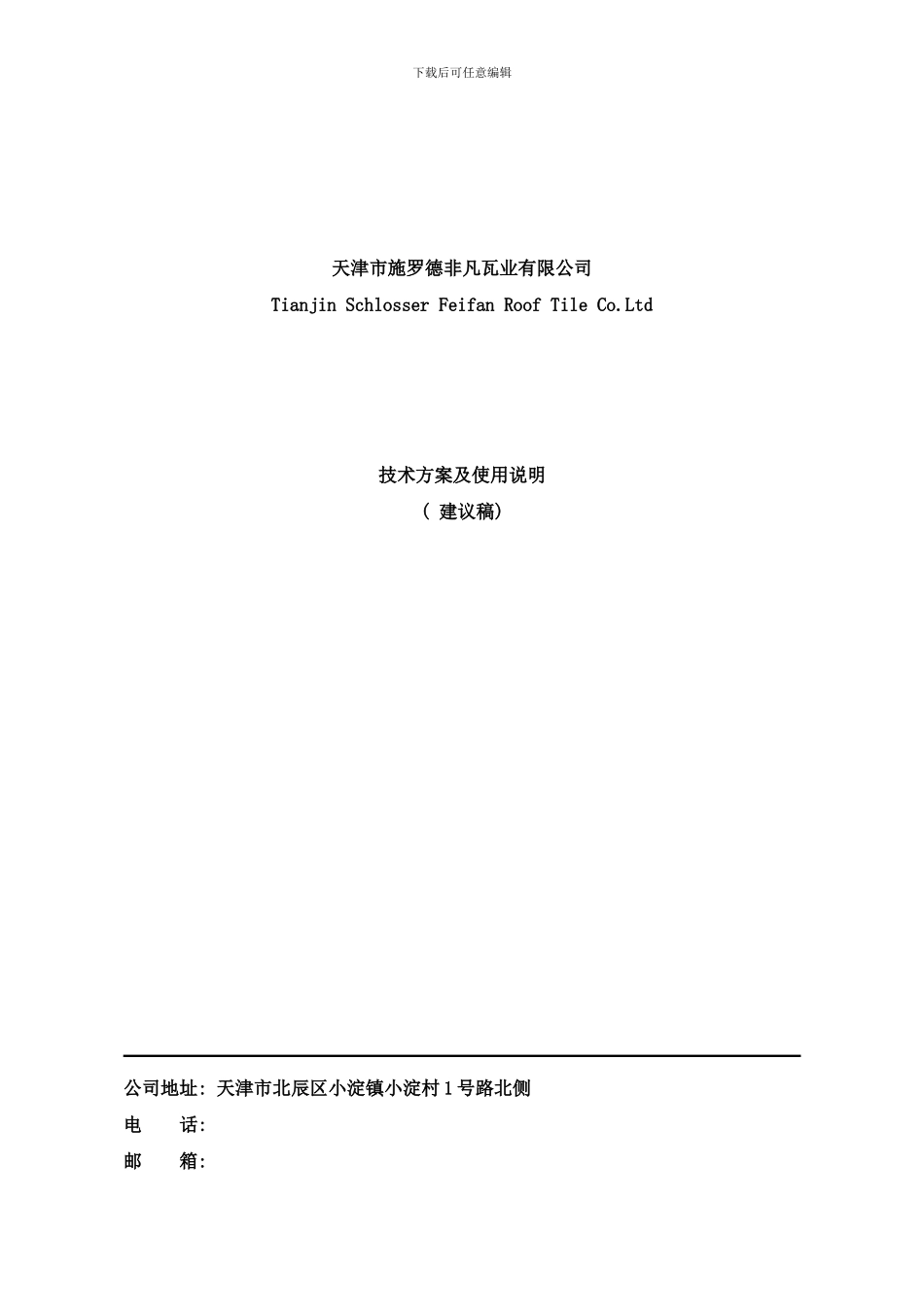

下载后可任意编辑天津市施罗德非凡瓦业有限公司Tianjin Schlosser Feifan Roof Tile Co.Ltd技术方案及使用说明( 建议稿) 公司地址: 天津市北辰区小淀镇小淀村 1 号路北侧电 话: 邮 箱: 下载后可任意编辑网 址: .com目 录1、材料的准备1.1 我司屋面系统组件材料1.2 产品检查及机具准备2、 施工的条件3、 施工工艺3.1 屋面放线3.2 铺设安装3.3 节点处理下载后可任意编辑前 言非凡屋面系统, 是非凡瓦业针对坡屋面系统提出的涵盖坡屋面材料生产、 供应及安装的整体系统方案, 包括屋面防水系统、 屋面保温系统、 屋面瓦系统以及落水系统, 公司的核心理念在于集材料的生产、 供应、 施工于一体, 用安全、 经济、 灵活的方案为业主解决屋面施工中的问题。同时该系统也可根据业主方的不同要求进行机动调整, 例如材料优化组合、 施工范围的增减等。下载后可任意编辑1、 材料的准备1.1 我司屋面系统组件材料: 防水系统—非凡自粘卷材 保温隔热系统—覆易卷材( 铝箔) 、 铝箔密封带、 挤塑板、 STP 保温板等 紧固系统—主瓦、 截瓦搭扣、 脊瓦固定套件( 抗风并防止瓦片年久跌落) 、 正脊木托架 排水系统—排水沟瓦、 铝制排水沟 落水系统—金属彩铝落水系统、 树脂落水系统 节点处理—柔性泛水, 泛水线, 非凡涂料 干法施工—屋脊通风卷材、 檐口挡篦1.2 产品检查及机具准备: 1.2.1 检查产品和各种附件材料的质量: 顺水条、 挂瓦条质量、 尺寸、 数量; 瓦材是否完好, 各批次产品质量、 颜色是否统一, 是否符合混凝土瓦行业JC/T746- 标准等。1.2.2 检查施工工具是否齐全: 弹线墨斗, 卷尺, 水平直尺, 铅笔, 榔头, 电锯, 涂笔, 剪刀等2、 施工的条件2.1.1 屋面结构层、 防水层、 保温层、 保护层等必须按设计和《屋面工程质量验收法律规范》严格施工。2.1.2 檐口、 天沟、 泛水处理、 排水沟以及包括通风管、 通风道和老虎窗等在内的结构、 突出物与屋面结合部的施工均须按法律规范和设计严格施工。3、 施工工艺( 以平瓦铺装为例) 3.1 定位放线3.1.1定位顺水条采纳 30×30mm顺水条, 顺水条间距450~600mm。下载后可任意编辑3.1.2斜屋脊处要弹线定位附加顺水条; 在保证屋面尺寸的前提下, 以正脊端点和檐口线交点弹一直线为准; 保证安装附加顺水条顺直。3.1.3排水沟定位放线排水沟两侧也要弹线定位, 用来安装附加顺水条; X值如图, 表示...
