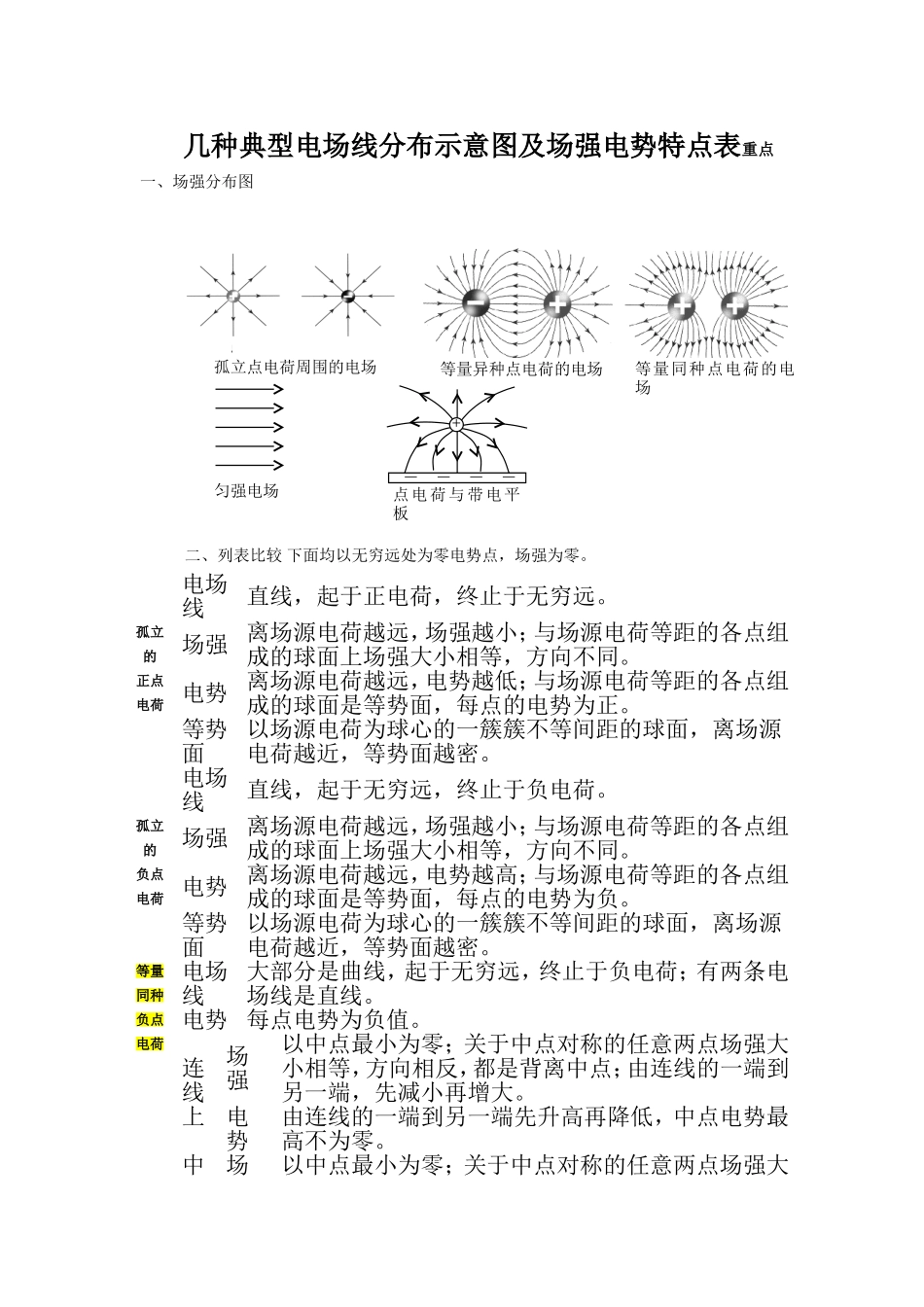

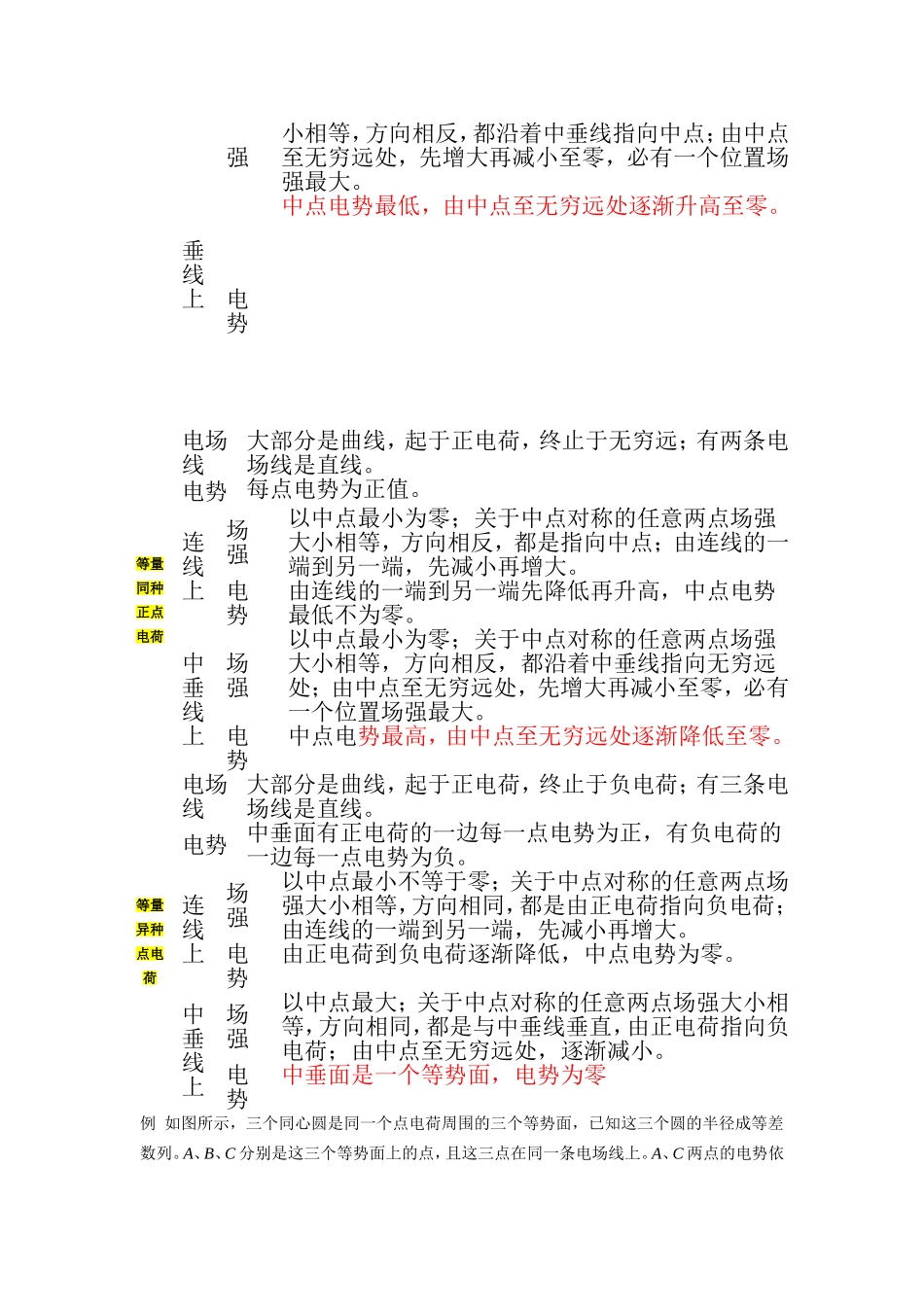

匀强电场等量异种点电荷的电场等量同种点电荷的电场－－－－点电荷与带电平板+孤立点电荷周围的电场几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较下面均以无穷远处为零电势点，场强为零。孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。电势每点电势为负值。连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。电势由连线的一端到另一端先升高再降低，中点电势最高不为零。中场以中点最小为零；关于中点对称的任意两点场强大垂线上强小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。电势中点电势最低，由中点至无穷远处逐渐升高至零。等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。电势每点电势为正值。连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。电势由连线的一端到另一端先降低再升高，中点电势最低不为零。中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。电势中点电势最高，由中点至无穷远处逐渐降低至零。等量异种点电荷电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线。电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负。连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。电势由正电荷到负电荷逐渐降低，中点电势为零。中垂线上场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，逐渐减小。电势中垂面是一个等势面，电势为零例如图所示，三个同心圆是同一个点电荷周围的三个等势面，已知这三个圆的半径成等差数列。A、B、C分别是这三个等势面上的点，且这三点在同一条电场线上。A、C两点的电势依次为φA=10V和φC=2V，则B点的电势是A.一定等于6VB.一定低于6VC.一定高于6VD.无法确定解：由U=Ed，在d相同时，E越大，电压U也越大。因此UAB>UBC，选B要牢记以下6种常见的电场的电场线和等势面：注意电场线、等势面的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。②电场线互不相交，等势面也互不相交。③电场线和等势面在相交处互相垂直。④电场线的方向是电势降低的方向，而且是降低最快的方向。⑤电场线密的地方等差等势面密；等差等势面密的地方电场线也密。二、电荷引入电场1.将电荷引入电场将电荷引入电场后，它一定受电场力Eq，且一定具有电势能φq。2.在电场中移动电荷电场力做的功在电场中移动电荷电场力做的功W=qU，只与始末位置的电势差有关。在只有电场力做功的情况下，电场力做功的过程是电势能和动能相互转化的过程。W=-ΔE=ΔEK。⑴无论对正电荷还是负电荷，只要电场力做功，电势能就减小；克服电场力做功，电势能就增大。⑵正电荷在电势高处电势能大；负电荷在电势高处电势能小。⑶利用公式W=qU进行计算时，...
