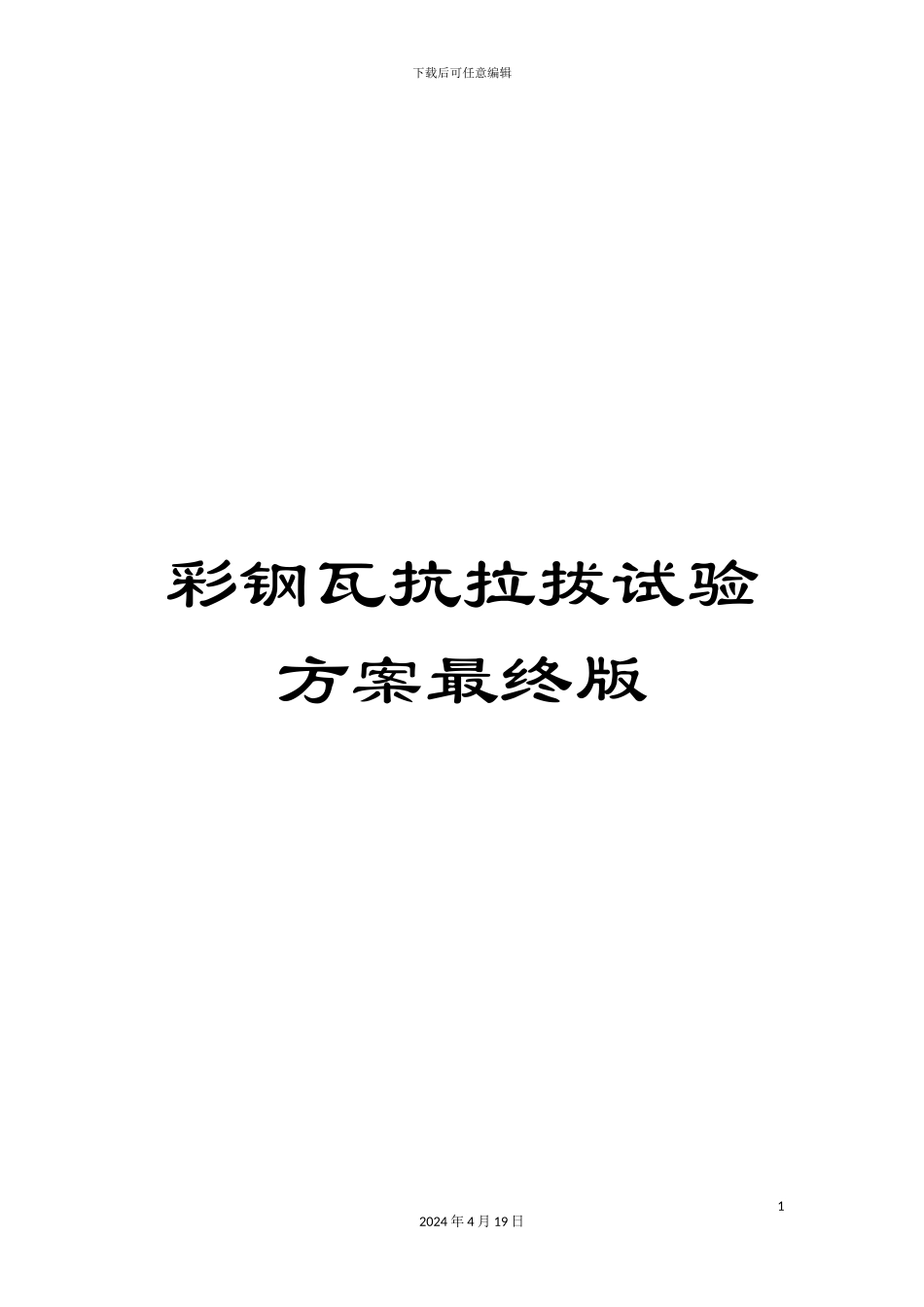

彩钢瓦抗拉拔试验方案最终版VIP专享

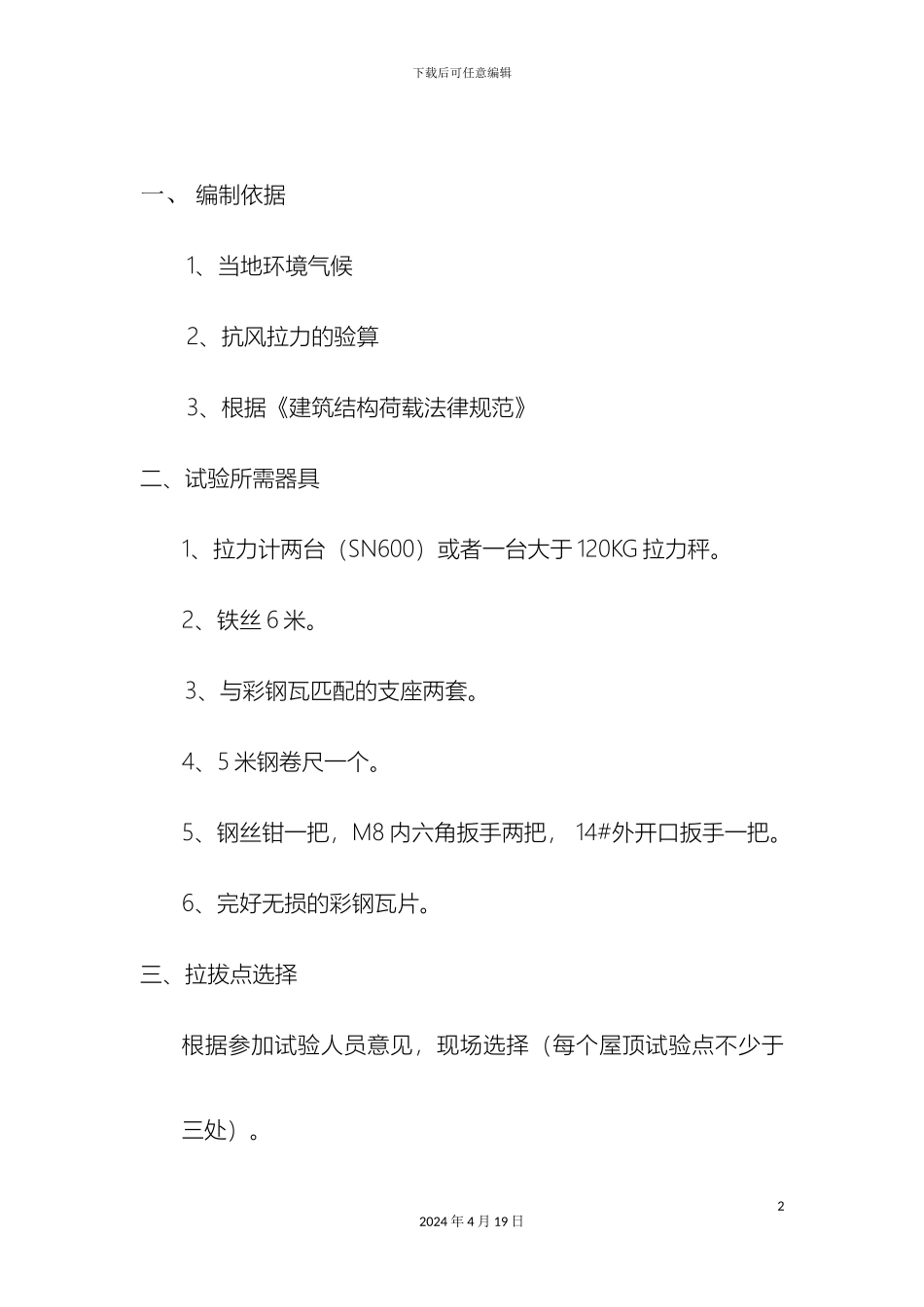

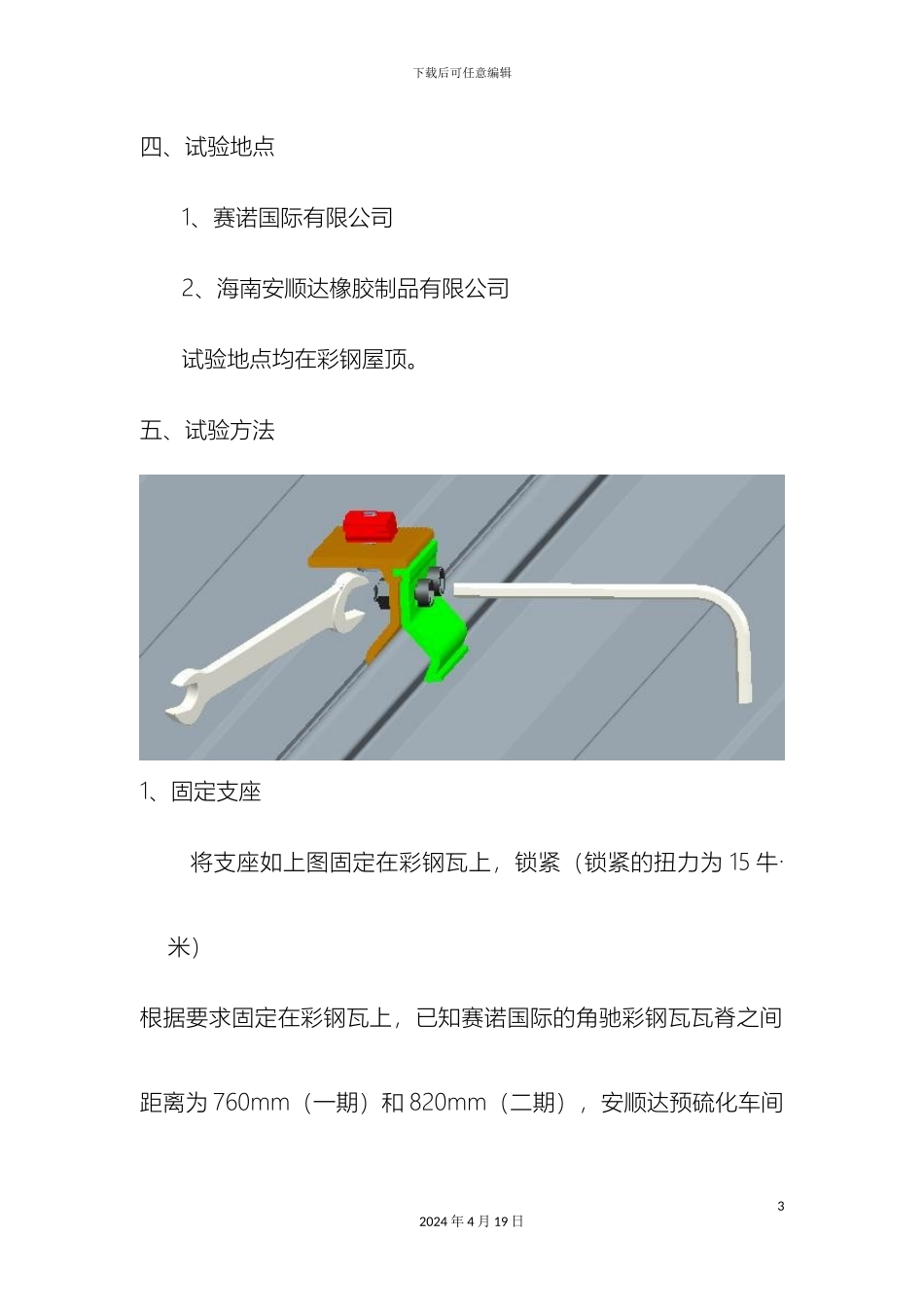

下载后可任意编辑彩钢瓦抗拉拔试验方案最终版12024 年 4 月 19 日下载后可任意编辑一、 编制依据1、当地环境气候2、抗风拉力的验算3、根据《建筑结构荷载法律规范》二、试验所需器具1、拉力计两台（SN600）或者一台大于 120KG 拉力秤。2、铁丝 6 米。, 。不锈钢 M8-50 螺栓，螺丝 10 套 3、与彩钢瓦匹配的支座两套。4、5 米钢卷尺一个。5、钢丝钳一把，M8 内六角扳手两把， 14#外开口扳手一把。6、完好无损的彩钢瓦片。三、拉拔点选择根据参加试验人员意见，现场选择（每个屋顶试验点不少于三处）。22024 年 4 月 19 日下载后可任意编辑四、试验地点1、赛诺国际有限公司2、海南安顺达橡胶制品有限公司试验地点均在彩钢屋顶。五、试验方法1、固定支座将支座如上图固定在彩钢瓦上，锁紧（锁紧的扭力为 15 牛·米）根据要求固定在彩钢瓦上，已知赛诺国际的角驰彩钢瓦瓦脊之间距离为 760mm（一期）和 820mm（二期），安顺达预硫化车间32024 年 4 月 19 日下载后可任意编辑屋顶的跨距为 490mm 。2、连接拉力器及支座（根据下图所示方式连接拉力器和支座）采纳连续加荷制度，应以均匀速率在 1～2min 时间内加荷至设定的检验荷载，并在该荷载下持荷 1min。（检验荷载为1.0KN）。同时观察支座及屋面板的变形，若在加载过程中出现塑性变形，将停止试验。3、合格评价42024 年 4 月 19 日下载后可任意编辑（1）当一个检验批所抽取的试样全数合格时，应评定该批为合格批。（2）当一个检验批所抽取的试样中仅有 10％或 10％以下不合格(不足一根，按一根计)时，应另抽 3 根试样进行超拉试验（检验荷载为 1.2KN），此时不考虑相关构件变形情况。若检验结果全数合格，该检验批仍可评为合格批，否则为不合格。4、工程定制的方案如下图：此为试验方案示意图六、参加试验人员52024 年 4 月 19 日下载后可任意编辑1、业主代表2、监理代表3、厂房业主代表4、总包代表七、抗风拉力的计算 （1）风压荷重根据建筑结构荷载法律规范 GB_50009- 中对风荷载的规定如下（按承重结构设计）：wp=0.5•ro•v2 其中 wp 为风压[kN/m2]，ro 为空气密度[kg/m3]，v 为风速[m/s]空气密度(ro)和重度(r)的关系为 r=ro•g, 因此有 ro=r/g。空气密度取 1.29Kg/m3（标准空气密度，大于当地的实际空气密度）。经计算，基本风压 Wo =0.5×1.29×402=1.03KpaW1=βZ×µs×µz×W0βZ ：风振系数62024 年 4 月 19 日下载...
