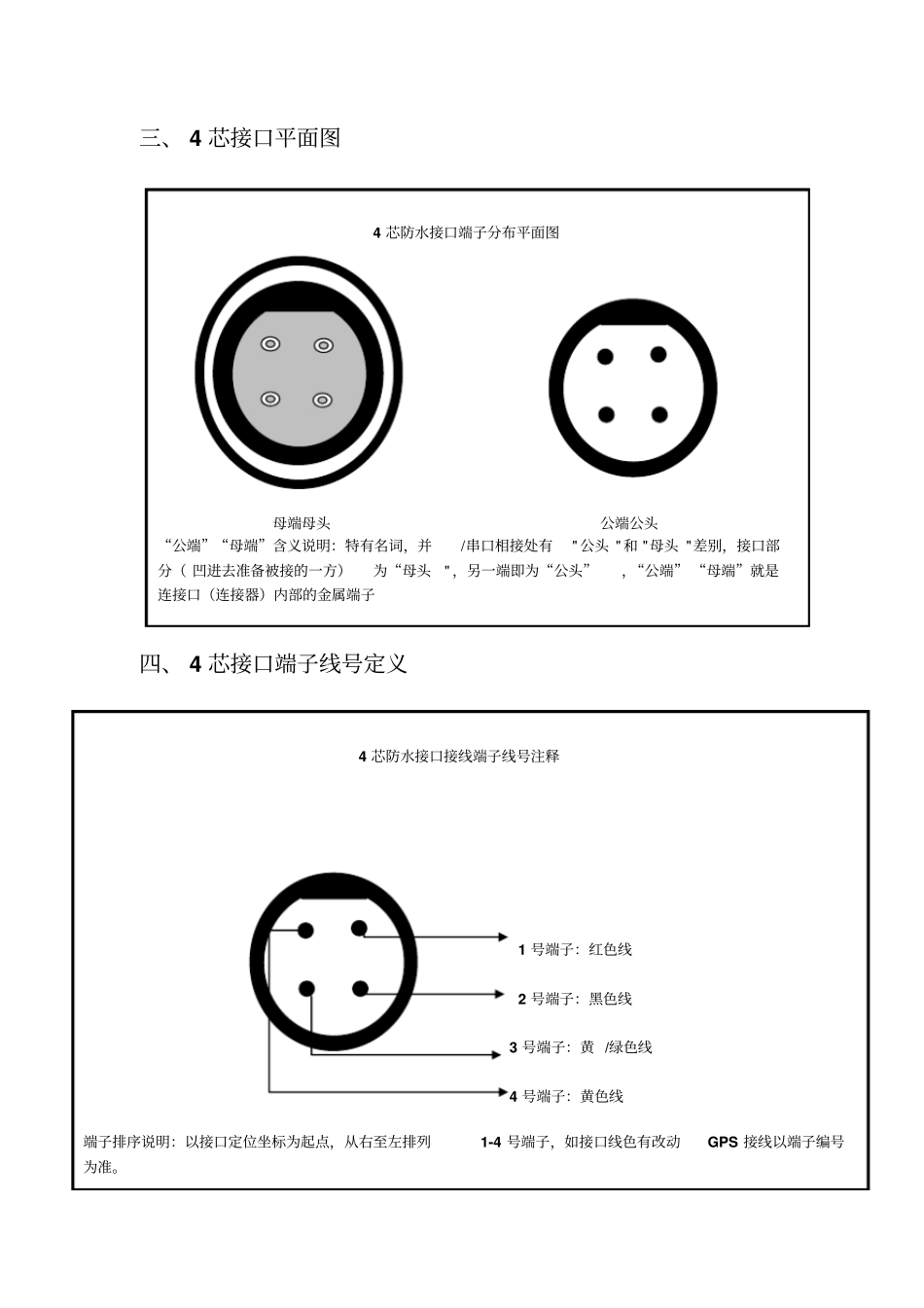

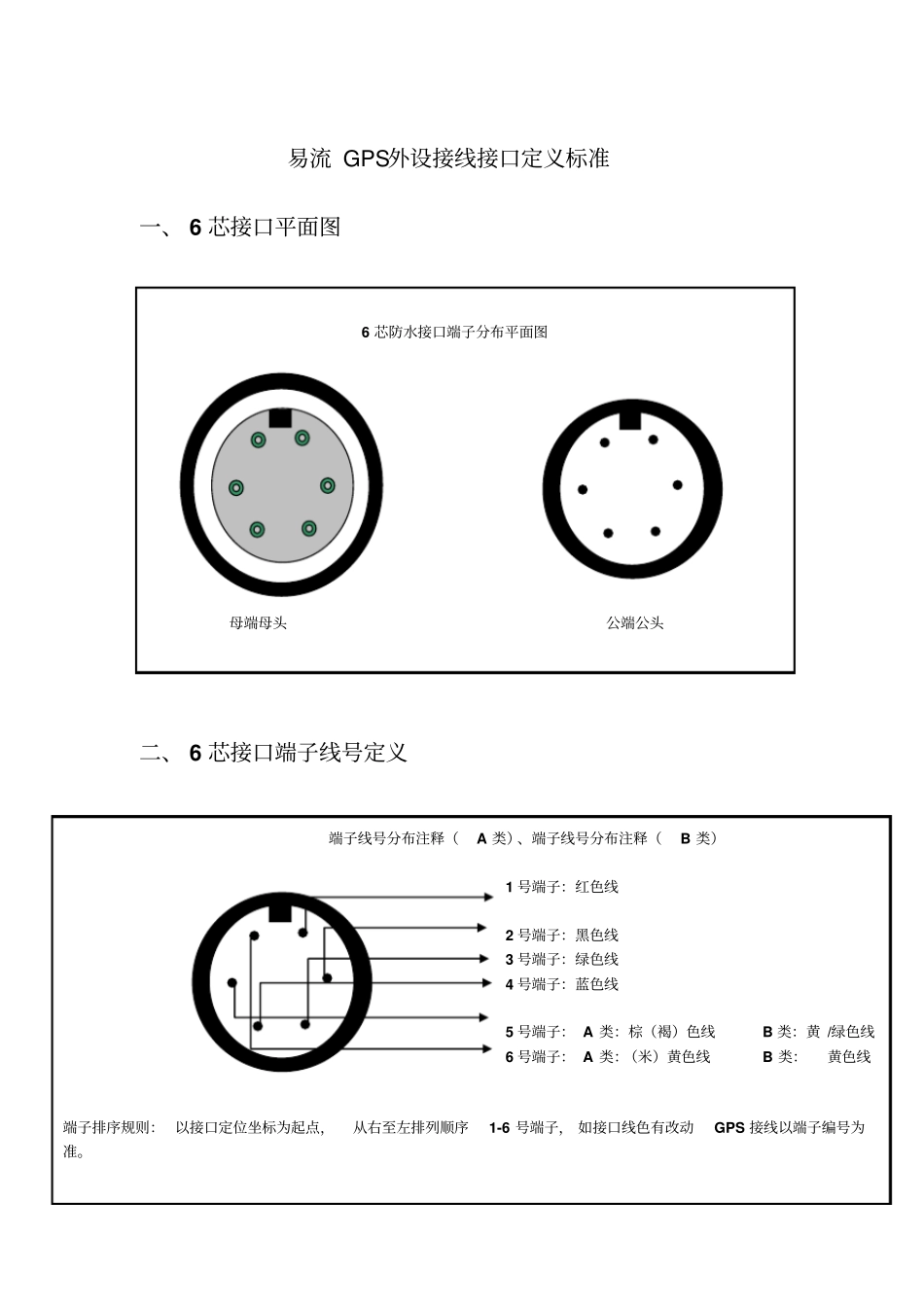

易流 GPS外设接线接口定义标准一、 6 芯接口平面图二、 6 芯接口端子线号定义6 芯防水接口端子分布平面图母端母头公端公头端子线号分布注释（A 类）、端子线号分布注释（B 类）1 号端子：红色线2 号端子：黑色线3 号端子：绿色线4 号端子：蓝色线5 号端子： A 类：棕（褐）色线B 类：黄 /绿色线6 号端子： A 类：（米）黄色线B 类：黄色线端子排序规则： 以接口定位坐标为起点，从右至左排列顺序1-6 号端子， 如接口线色有改动GPS 接线以端子编号为准。三、 4 芯接口平面图四、 4 芯接口端子线号定义4 芯防水接口接线端子线号注释1 号端子：红色线2 号端子：黑色线3 号端子：黄 /绿色线4 号端子：黄色线端子排序说明：以接口定位坐标为起点，从右至左排列1-4 号端子，如接口线色有改动GPS 接线以端子编号为准。4 芯防水接口端子分布平面图母端母头公端公头“公端”“母端”含义说明：特有名词，并/串口相接处有" 公头 " 和 "母头 "差别，接口部分（ 凹进去准备被接的一方）为“母头" ，另一端即为“公头”，“公端” “母端”就是连接口（连接器）内部的金属端子五、 GPS 外设接线接口定义标准（现有4 款设备定义）1、各款型设备外设功能使用接口配置表设备类型功能配置3G(D)-DB44型设备3G(D) 型设备3G(C)-DB44型设备3GT 型设备1-2 个门磁、摄像头6 芯接口6 芯接口6 芯接口4 芯接口1个 温 度 检 测器、冷机检测6 芯接口6 芯接口6 芯接口6 芯接口2 个以上门磁、摄像头6 芯接口，门磁采用串联模式6 芯接口，门磁采用串联模式6 芯接口，门磁采用串联模式不支持单独1-2 个探头4 芯接口，2 个探头4 芯接口，2 个探头4 芯接口，2 个探头只支持 1 个探头使用 4 芯接口连 接 温 度 检 测器、冷机检测6 芯接口，温度检测器放集装箱制冷控制箱内可直接连接4 个探头6 芯接口，温度检测器放集装箱制冷控制箱内可直接连接4 个探头6 芯接口，无温度检测器，只支持连接 2 个探头加冷机检测只支持 1 个探头使用 4 芯接口2、3GD 、3G（D）-DB44 型设备（1）安装标配（ 1 个）摄像头、门磁接口接线对应表3GD/3G(D)-DB44型摄像接口线色4 芯接口端子编号（线色）说明红色线1 号端子：红色线摄像头电源供电正极黑色线2 号端子：黑色线摄像头电源供电负极绿色线）3 号端子：绿色线摄像头信号线蓝(黄）色线4 号端子：蓝色线摄像头信号线门磁开关线1（新门磁灰色...
