瓶盖注射模毕讲解

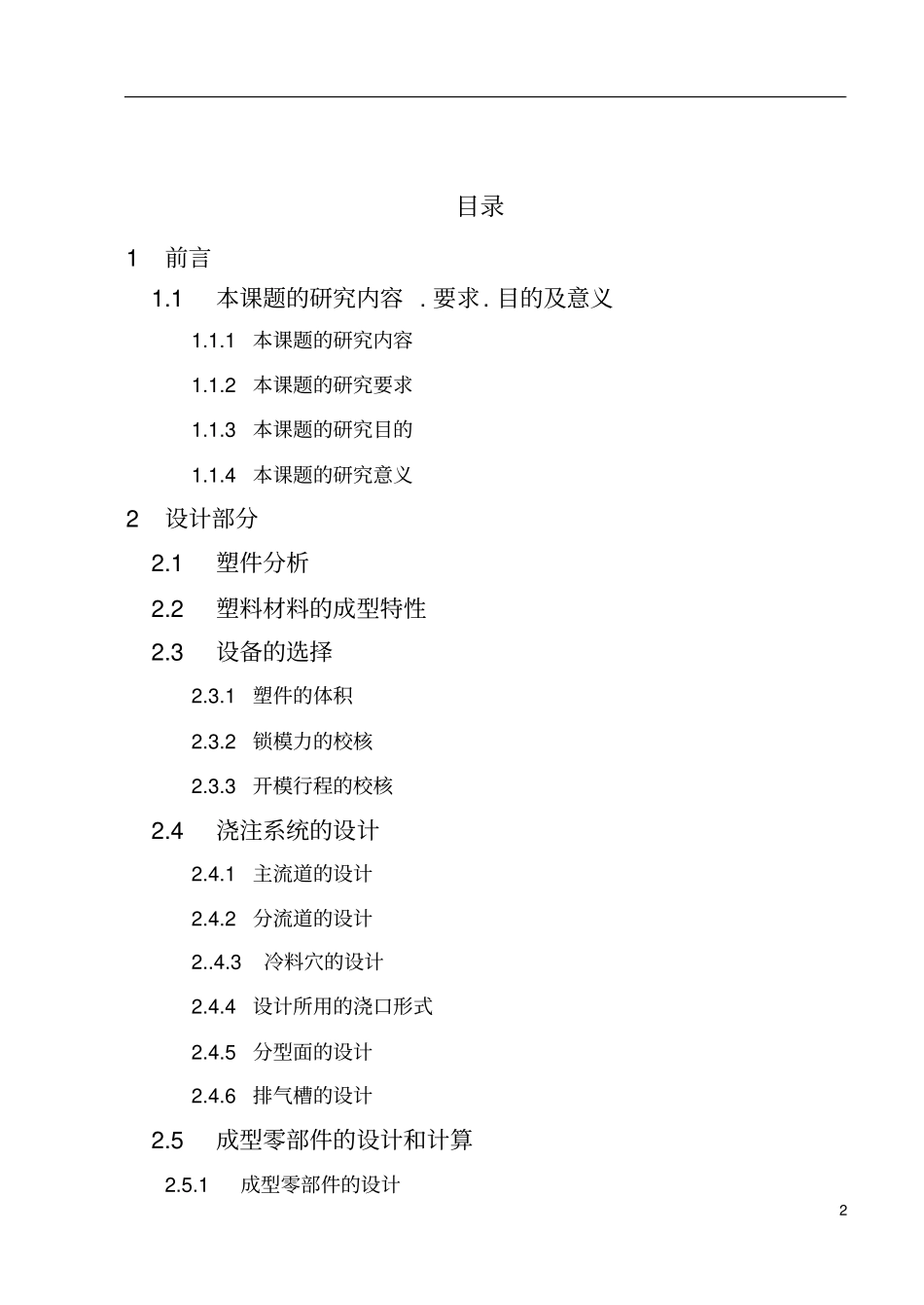

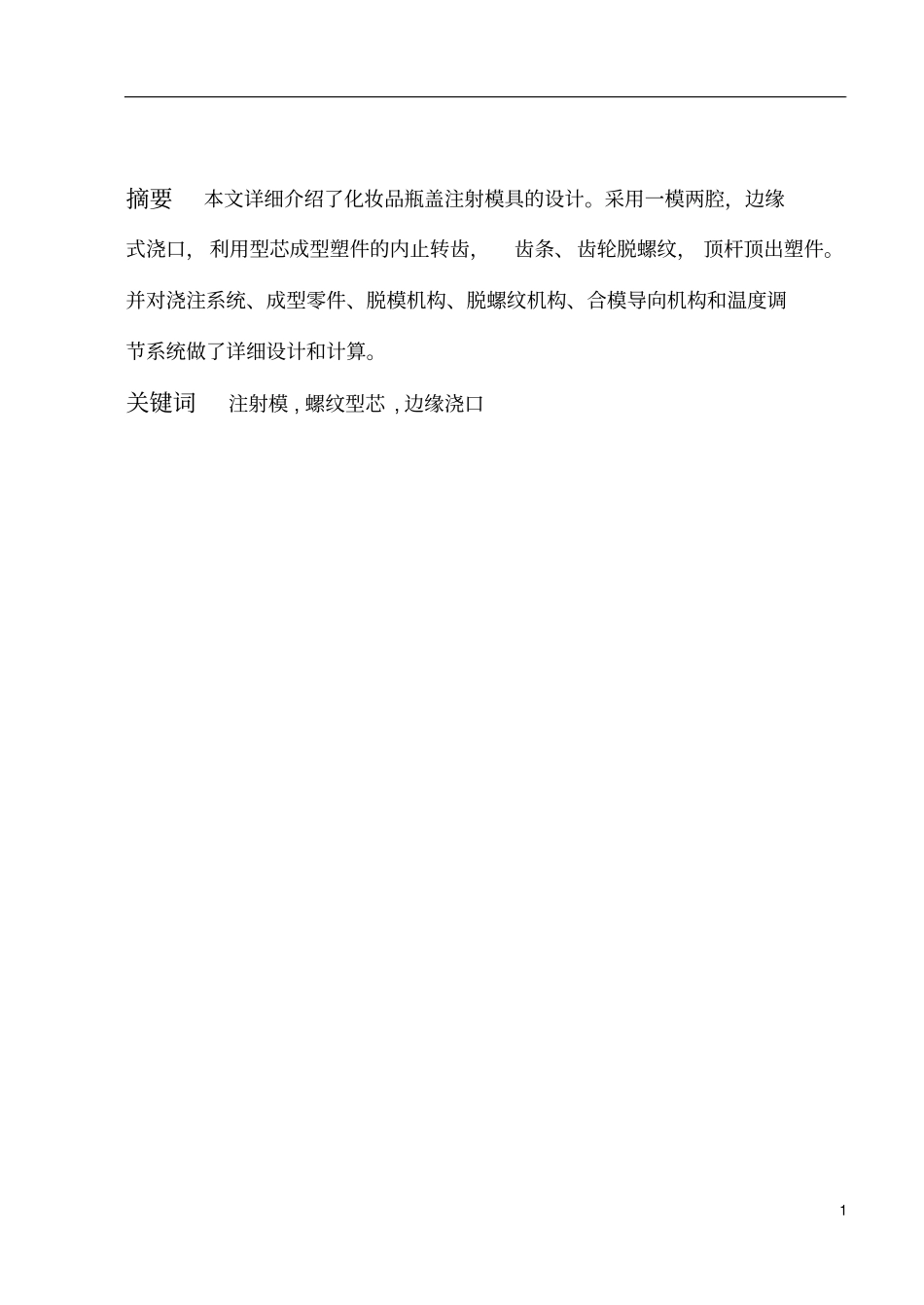

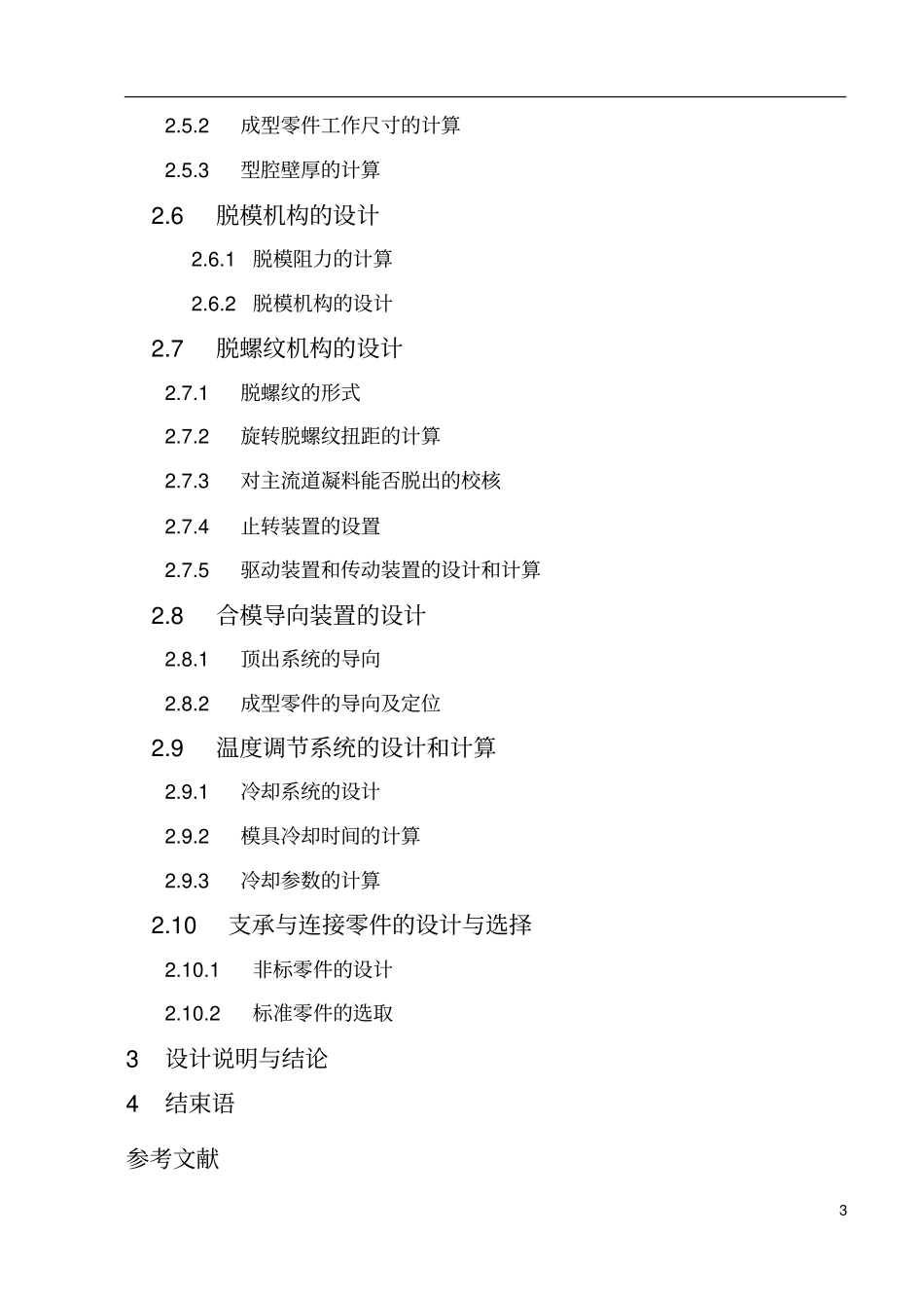

1 摘要本文详细介绍了化妆品瓶盖注射模具的设计。采用一模两腔，边缘式浇口， 利用型芯成型塑件的内止转齿，齿条、齿轮脱螺纹， 顶杆顶出塑件。并对浇注系统、成型零件、脱模机构、脱螺纹机构、合模导向机构和温度调节系统做了详细设计和计算。关键词注射模 , 螺纹型芯 , 边缘浇口2 目录1 前言1.1 本课题的研究内容 . 要求. 目的及意义1.1.1本课题的研究内容1.1.2本课题的研究要求1.1.3本课题的研究目的1.1.4本课题的研究意义2 设计部分2.1 塑件分析2.2 塑料材料的成型特性2.3 设备的选择2.3.1塑件的体积2.3.2锁模力的校核2.3.3开模行程的校核2.4 浇注系统的设计2.4.1主流道的设计2.4.2分流道的设计2..4.3冷料穴的设计2.4.4设计所用的浇口形式2.4.5分型面的设计2.4.6排气槽的设计2.5 成型零部件的设计和计算 2.5.1成型零部件的设计3 2.5.2成型零件工作尺寸的计算 2.5.3型腔壁厚的计算2.6 脱模机构的设计2.6.1脱模阻力的计算2.6.2脱模机构的设计2.7 脱螺纹机构的设计 2.7.1脱螺纹的形式 2.7.2旋转脱螺纹扭距的计算 2.7.3对主流道凝料能否脱出的校核 2.7.4止转装置的设置 2.7.5驱动装置和传动装置的设计和计算2.8 合模导向装置的设计 2.8.1顶出系统的导向 2.8.2成型零件的导向及定位2.9 温度调节系统的设计和计算 2.9.1冷却系统的设计 2.9.2模具冷却时间的计算 2.9.3冷却参数的计算2.10 支承与连接零件的设计与选择 2.10.1非标零件的设计 2.10.2标准零件的选取3 设计说明与结论4 结束语参考文献4 1 前言1.1 本课题的研究内容 . 要求 . 目的及意义1.1.1 本课题的研究内容做化妆品瓶盖的模具设计，使该化妆品的瓶盖注射模结构简单，型腔.型芯 . 齿轮传动机构设计合理，并可自动脱模。并书写开题报告，和模具说明书。根据说明书画模具CAD图。1.1.2 本课题的研究要求（１）此塑件外表面不允许有印迹，并且要光滑。（２）要使注射模结构简单，并可自动脱模。（３）流道设计合理，可保证产品质量并且又节约生产原材料。（４）了解聚丙烯的性能 . 特性和设计时的要求。1.1.3 本课题的研究目的（１）检验理论知识掌握情况，将理论与实践结合。（２）步掌握进行模具设计的方法. 过程，为将来走向工作岗位进行科技开发工作和撰写科研论文打下基础。（３）培养自己的动手能力. 创新能力 . 计算机运用能力。1.1.4 研究意义（１）对于模具的设计可以从选材到设计到成型有一个完整的了解和初步的掌握...
