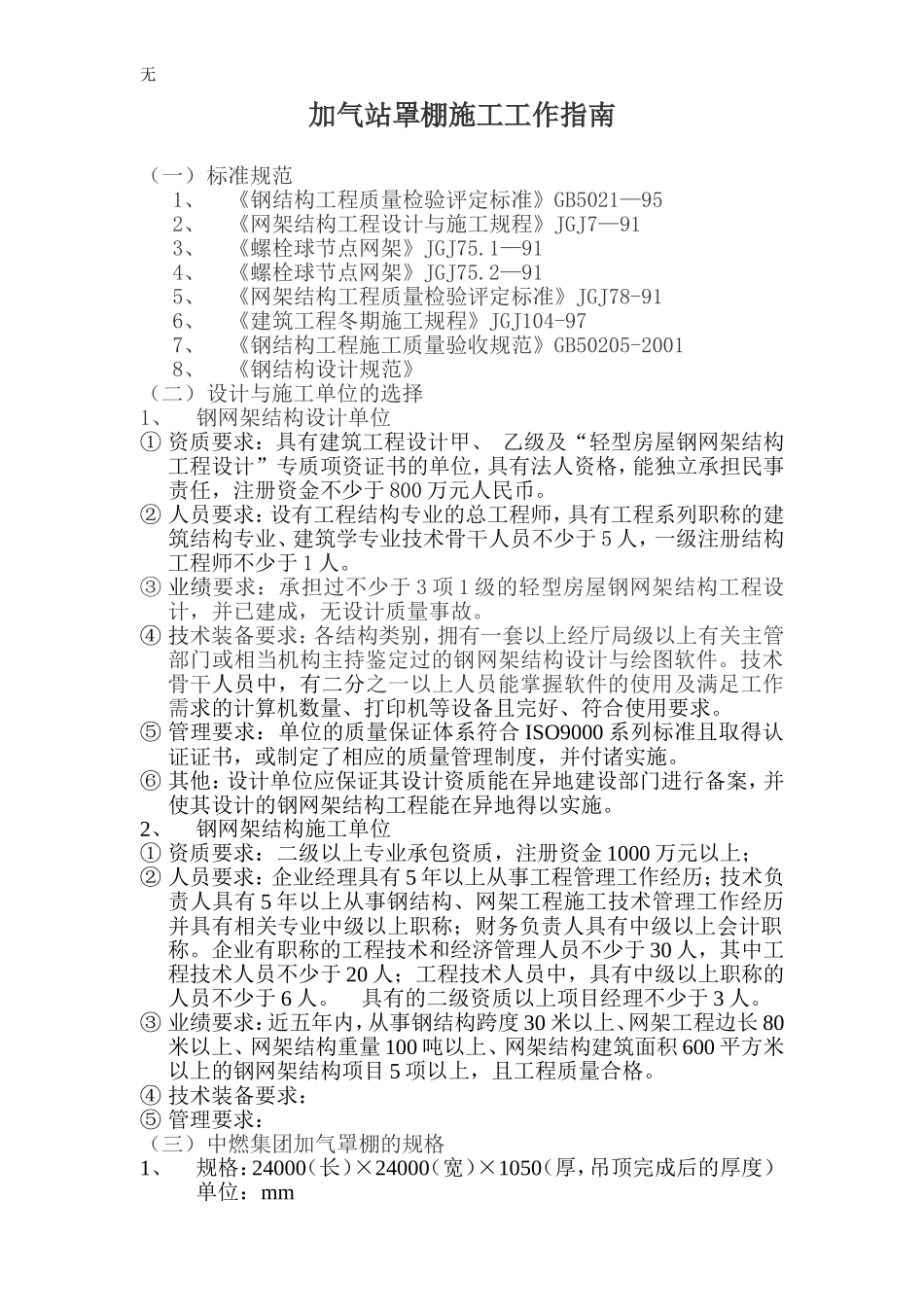

无加气站罩棚施工工作指南（一）标准规范1、《钢结构工程质量检验评定标准》GB5021—952、《网架结构工程设计与施工规程》JGJ7—913、《螺栓球节点网架》JGJ75.1—914、《螺栓球节点网架》JGJ75.2—915、《网架结构工程质量检验评定标准》JGJ78-916、《建筑工程冬期施工规程》JGJ104-977、《钢结构工程施工质量验收规范》GB50205-20018、《钢结构设计规范》（二）设计与施工单位的选择1、钢网架结构设计单位①资质要求：具有建筑工程设计甲、乙级及“轻型房屋钢网架结构工程设计”专质项资证书的单位，具有法人资格，能独立承担民事责任，注册资金不少于800万元人民币。②人员要求：设有工程结构专业的总工程师，具有工程系列职称的建筑结构专业、建筑学专业技术骨干人员不少于5人，一级注册结构工程师不少于1人。③业绩要求：承担过不少于3项1级的轻型房屋钢网架结构工程设计，并已建成，无设计质量事故。④技术装备要求：各结构类别，拥有一套以上经厅局级以上有关主管部门或相当机构主持鉴定过的钢网架结构设计与绘图软件。技术骨干人员中，有二分之一以上人员能掌握软件的使用及满足工作需求的计算机数量、打印机等设备且完好、符合使用要求。⑤管理要求：单位的质量保证体系符合ISO9000系列标准且取得认证证书，或制定了相应的质量管理制度，并付诸实施。⑥其他：设计单位应保证其设计资质能在异地建设部门进行备案，并使其设计的钢网架结构工程能在异地得以实施。2、钢网架结构施工单位①资质要求：二级以上专业承包资质，注册资金1000万元以上；②人员要求：企业经理具有5年以上从事工程管理工作经历；技术负责人具有5年以上从事钢结构、网架工程施工技术管理工作经历并具有相关专业中级以上职称；财务负责人具有中级以上会计职称。企业有职称的工程技术和经济管理人员不少于30人，其中工程技术人员不少于20人；工程技术人员中，具有中级以上职称的人员不少于6人。具有的二级资质以上项目经理不少于3人。③业绩要求：近五年内，从事钢结构跨度30米以上、网架工程边长80米以上、网架结构重量100吨以上、网架结构建筑面积600平方米以上的钢网架结构项目5项以上，且工程质量合格。④技术装备要求：⑤管理要求：（三）中燃集团加气罩棚的规格1、规格：24000（长）×24000（宽）×1050（厚，吊顶完成后的厚度）单位：mm无2、净高：6——7米（吊顶平面至地面的距离）3、形式：平面钢网架结构4、负荷：1）雪压：2）风压：5、材料1）网架材料：根据国家规范及长沙当地雪压、风压数据，选择合适的钢制材料。2）立柱：钢管，外包装采用翡翠白铝塑板进行装饰，包装截面为方形（700mm×700mm），罩棚上方天沟里的落水管（PVC管，Ф100）沿立柱下至与城市雨水沟相连（落水管在立柱的包装内部）。3）网架上方采用彩钢薄板（δ=0.3），下方吊顶采用白色条形铝扣板（采用合金扣板），网架四周采用蓝色（色彩：C100M60）铝塑板做为底板封口，铝塑板上贴中国燃气的标识（亚克力夜光字或LED发光字，字体厚度为2.5厘米。），标识之外的其他地方贴中国燃气的标准蓝，白色贴膜。6、照明灯具设置九盏高棚方形嵌入式无极灯（每盏125W）或金卤灯（每盏250W），分三路控制。照明灯具安装在吊顶内。7、罩棚外观装饰示意图8、加气罩棚的中燃LOG标识规格及字体型号、颜色、尺寸如下：制作材料：亚克力夜光字或是LED发光字，厚度：2.5厘米。9、罩棚照明无（四）加气站品牌柱1、外观示意图2、规格及材料无加气站品牌柱高度可为7.2米、10米、12米三种，厚为30至50厘米（吊顶之后），可根据现场实际情况制作。外包翡翠白铝塑板。3、加气站品牌柱的LOG及字体型号、颜色、尺寸如下：制作材料：亚克力夜光字或是LED发光字，厚度：2.5厘米。（五）施工与验收加气站加气罩棚的施工单位应提供必要的罩棚施工方案，施工方案经业主及监理单位审查认可后方可实施。1、加气站钢网架施工阶段及要求①钢网架工程项目的承包内容一般包括：设计、材料、施工、装饰，不包括钢网架支柱基础；②施工阶段：自支柱基础浇注之日起15天后，钢网架施工单位可携带相应的机具及材料进场施工。③施工单位必须有一位注册的项目经理在施工...
