成都市南部副中心科技创业中心项目喷锚降水方案模板

成都市南部副中心科技创业中心项目喷锚降水方案模板_第1页
1/16

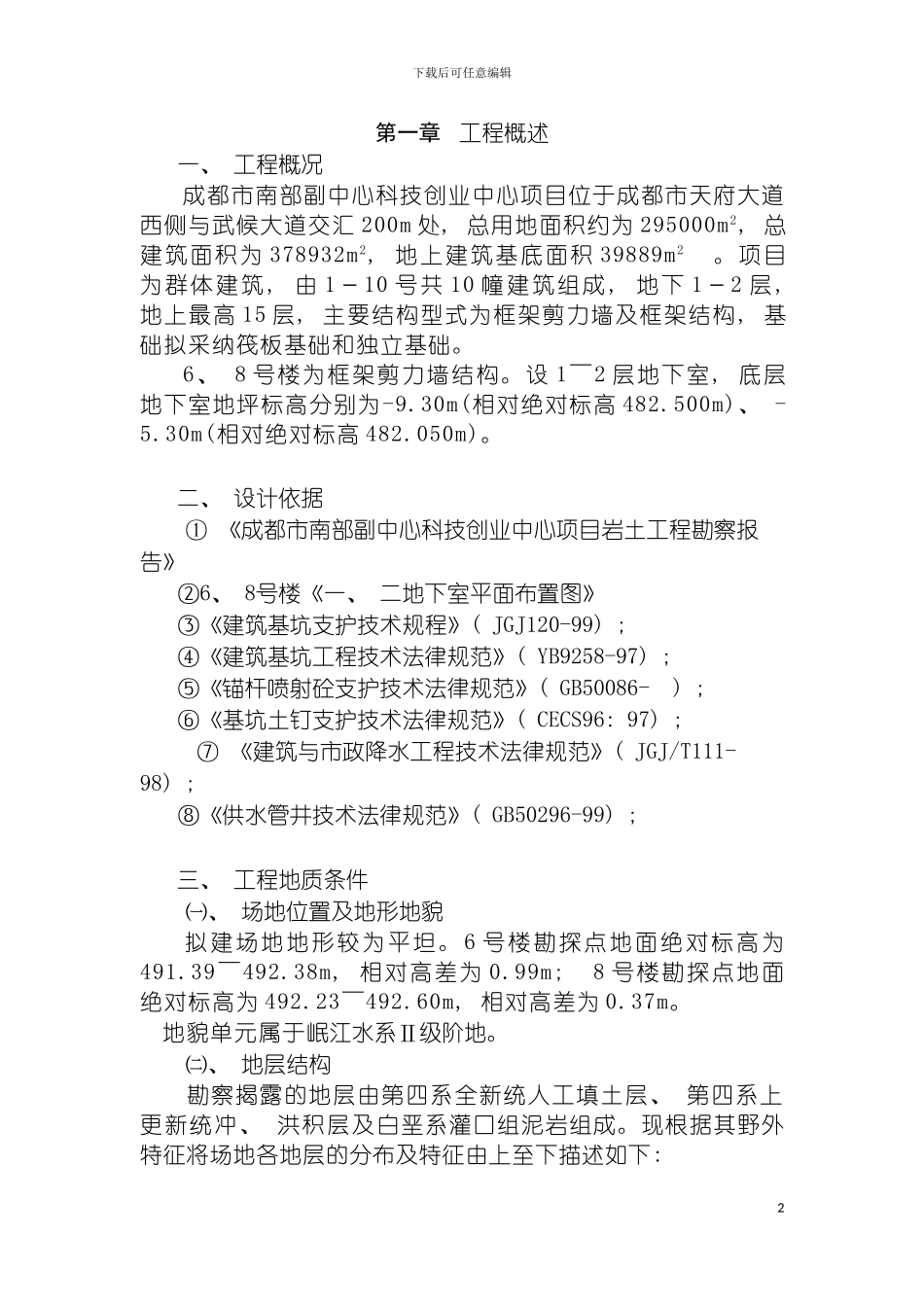

成都市南部副中心科技创业中心项目喷锚降水方案模板_第2页
2/16

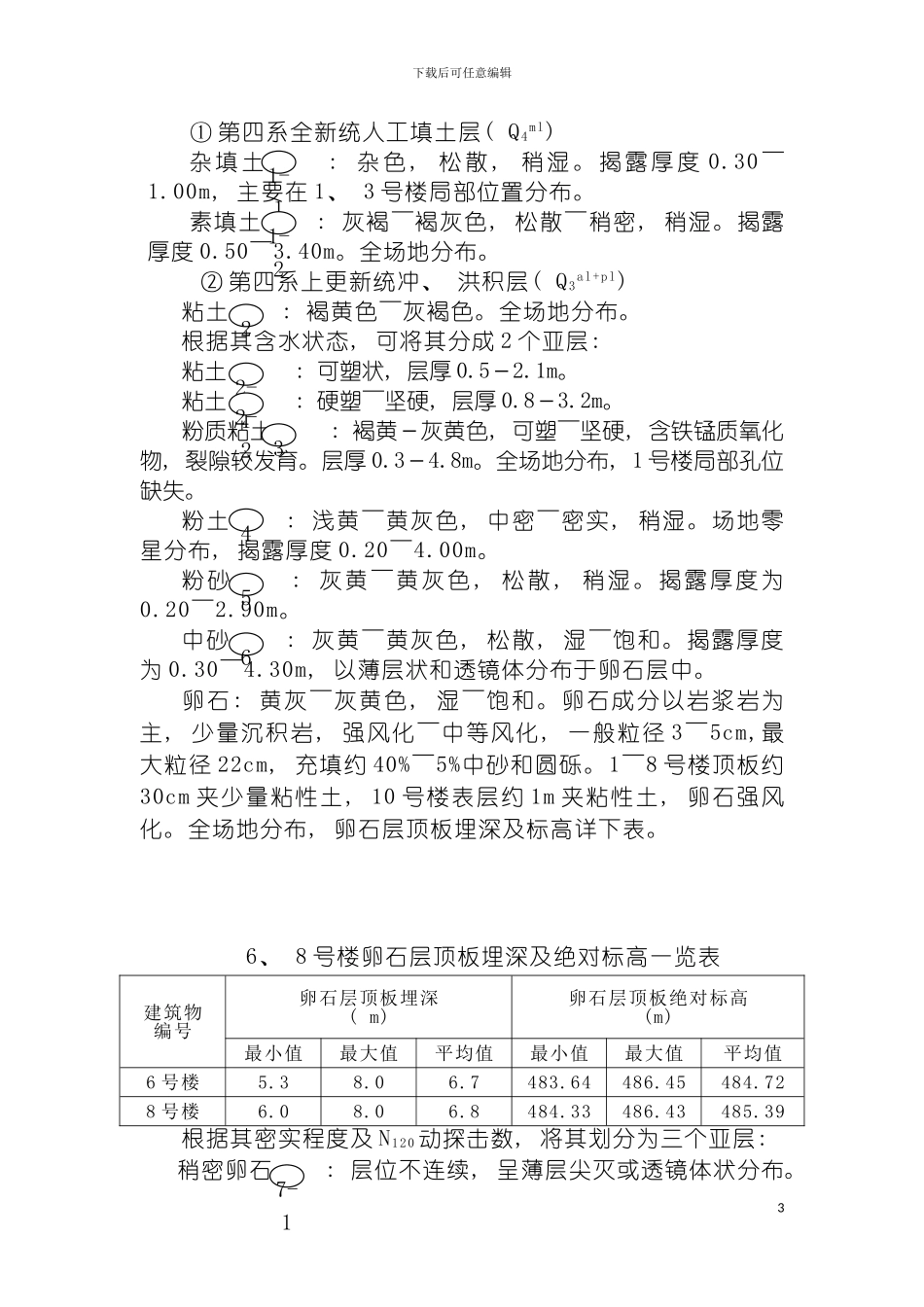

成都市南部副中心科技创业中心项目喷锚降水方案模板_第3页
3/16
下载后可任意编辑成都市南部副中心科技创业中心项目喷锚降水方案1下载后可任意编辑第一章工程概述一、 工程概况成都市南部副中心科技创业中心项目位于成都市天府大道西侧与武候大道交汇 200m 处, 总用地面积约为 295000m2, 总建筑面积为 378932m2, 地上建筑基底面积 39889m2 。项目为群体建筑, 由 1-10 号共 10 幢建筑组成, 地下 1-2 层, 地上最高 15 层, 主要结构型式为框架剪力墙及框架结构, 基础拟采纳筏板基础和独立基础。6、 8 号楼为框架剪力墙结构。设 1~2 层地下室, 底层地下室地坪标高分别为-9.30m(相对绝对标高 482.500m)、 -5.30m(相对绝对标高 482.050m)。二、 设计依据 ① 《成都市南部副中心科技创业中心项目岩土工程勘察报告》②6、 8号楼《一、 二地下室平面布置图》③《建筑基坑支护技术规程》( JGJ120-99) ; ④《建筑基坑工程技术法律规范》( YB9258-97) ; ⑤《锚杆喷射砼支护技术法律规范》( GB50086- ) ; ⑥《基坑土钉支护技术法律规范》( CECS96: 97) ; ⑦ 《建筑与市政降水工程技术法律规范》( JGJ/T111-98) ; ⑧《供水管井技术法律规范》( GB50296-99) ; 三、 工程地质条件 ㈠、 场地位置及地形地貌拟建场地地形较为平坦。6 号楼勘探点地面绝对标高为491.39~492.38m, 相对高差为 0.99m; 8 号楼勘探点地面绝对标高为 492.23~492.60m, 相对高差为 0.37m。地貌单元属于岷江水系Ⅱ级阶地。 ㈡、 地层结构 勘察揭露的地层由第四系全新统人工填土层、 第四系上更新统冲、 洪积层及白垩系灌口组泥岩组成。现根据其野外特征将场地各地层的分布及特征由上至下描述如下: 2下载后可任意编辑① 第四系全新统人工填土层( Q4ml) 杂 填 土 : 杂 色 , 松 散 , 稍 湿 。 揭 露 厚 度 0.30 ~1.00m, 主要在 1、 3 号楼局部位置分布。素填土 : 灰褐~褐灰色, 松散~稍密, 稍湿。揭露厚度 0.50~3.40m。全场地分布。② 第四系上更新统冲、 洪积层( Q3al+pl) 粘土 : 褐黄色~灰褐色。全场地分布。根据其含水状态, 可将其分成 2 个亚层: 粘土 : 可塑状, 层厚 0.5-2.1m。粘土 : 硬塑~坚硬, 层厚 0.8-3.2m。粉质粘土 : 褐黄-灰黄色, 可塑~坚硬, 含铁锰质氧化物, 裂隙较发育。层厚 0.3-4.8m。全场地分布, 1 号楼局部孔位缺失。粉土 : 浅黄~黄灰色, 中密~密实, 稍湿。场地零星分布, 揭露厚度...
