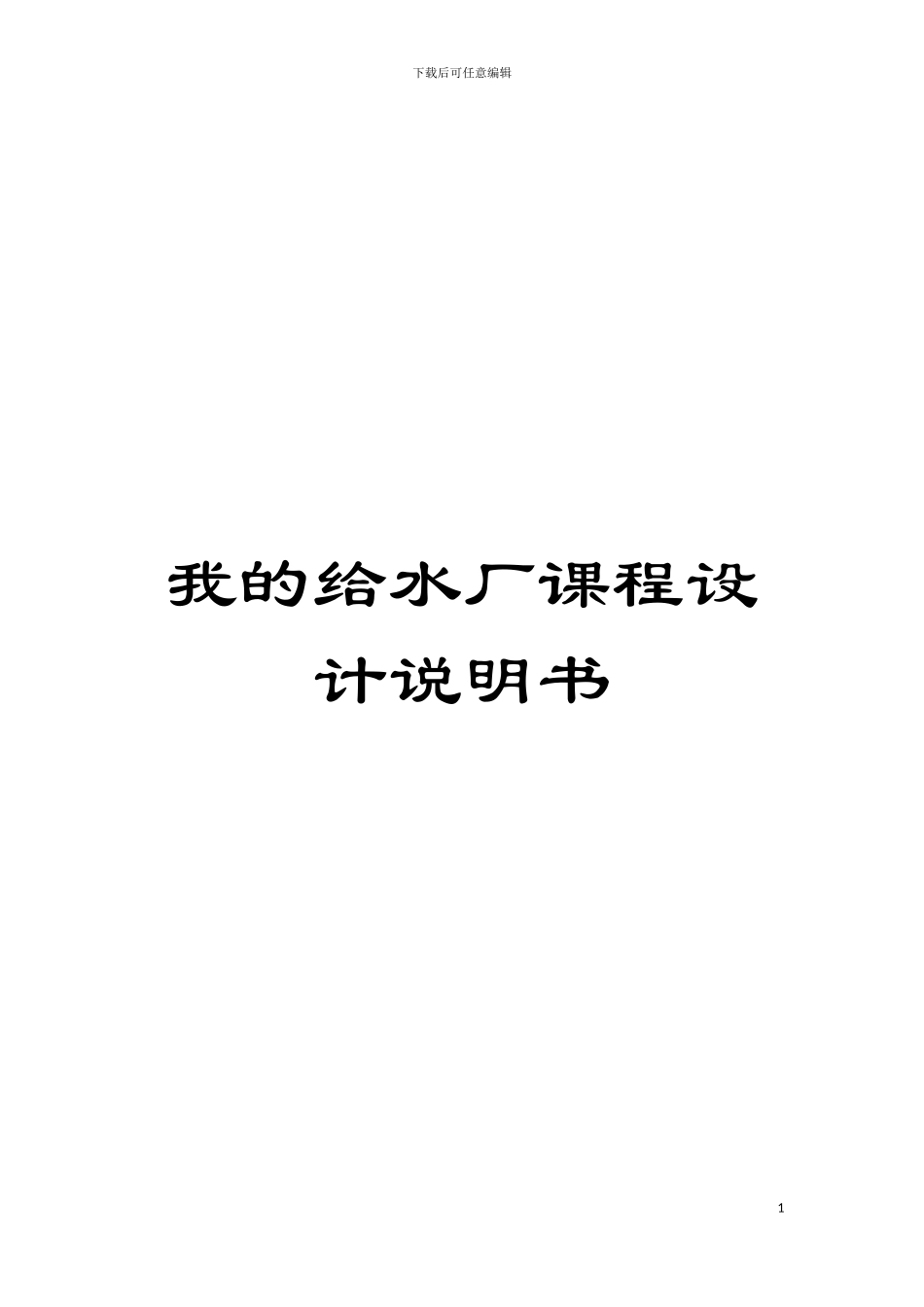

我的给水厂课程设计说明书模板

下载后可任意编辑我的给水厂课程设计说明书1下载后可任意编辑 目录 一、 水厂基础资料31．工程设计背景32.基础资料及处理要求3二、 给水厂处理规模及流程41.给水厂的设计规模42.水厂选址53.处理工艺及流程的选择5三、 给水处理构筑物设计及计算51.混凝设施52.絮凝设备103.沉淀144．过滤165.氯消毒及其投加设备226.清水池23四．给水处理厂平面及高程布置251.工艺流程布置252.平面布置253.厂区道路布置25五.参考文献312下载后可任意编辑 给水厂方案设计一、 水厂基础资料1．工程设计背景某市位于广东省中南部, 北接广州, 南连深圳, 是近年来珠江三角洲经济进展和城市化进程较快的地区。近年来, 由于经济的进展、 城市化进程的加快和城市人民生活水平的提高, 用水的需求不断增长, 原有水处理厂的生产能力已不能满足要求, 对经济进展和人民生活造成了严重影响, 为缓解这一矛盾, 经市政府部门讨论并上报请上级主管部门批准, 3下载后可任意编辑决定在东江南支流南岸、 东城区下桥新建一座给水处理厂。2.基础资料及处理要求( 1) 原水水质 东江原水水质资料 表 1序号项目单位数值序号项目单位数值1浑浊度度54.213锰mg/L0.072细菌总数个/mL28014铜mg/L0.013总大肠菌群个/L920015锌mg/L<0.054色度色度单位2016BOD5mg/L1.965嗅和味-17阴离子合成剂mg/L-6肉眼可见物微粒18溶解性总固体mg/L1077pH7.3719氨氮mg/L3.148总硬度(CaCO3)mg/L4220亚硝酸盐氮mg/L0.0559总碱度mg/L47.521硝酸盐氮mg/L1.15序号项目单位数值序号项目单位数值10氯化物mg/L15.222耗氧量mg/L2.4911硫酸盐mg/L13.323溶解氧mg/L6.9712总铁mg/L0.17( 2) 地质条件根据岩土工程勘察报告, 水厂厂区现场地表层分布较厚的素填土层, 并夹杂大量的块石, 平均厚度为 5 米左右, 最大层厚达 9.4 米, 该土层结构松散, 工程地质性质差, 未经处理不能作为构筑物的持力层, 为提高地基承载力及减少构4下载后可任意编辑筑物的沉降变形, 本工程采纳振动沉管碎石桩对填土层进行加固处理.桩体填充物为碎石, 碎石粒径为 2~5CM, 桩径为400 毫米, 桩孔距为 1M, 按梅花形布置。( 3) 气象条件项目所在地属于亚热带海洋性气候, 阳光充分, 雨量充沛, 多年平均气温 22℃, 绝对最高温度 38.2℃(94.7.2), 绝对最低温度－0.5℃(57.2.11), 年平均霜冻日 3.6 天, 最多10 天。年平均日照时数 1932 小时, 年平均降雨量 1788.6mm, 日最大降雨量 367.8mm(81.7.1),...
