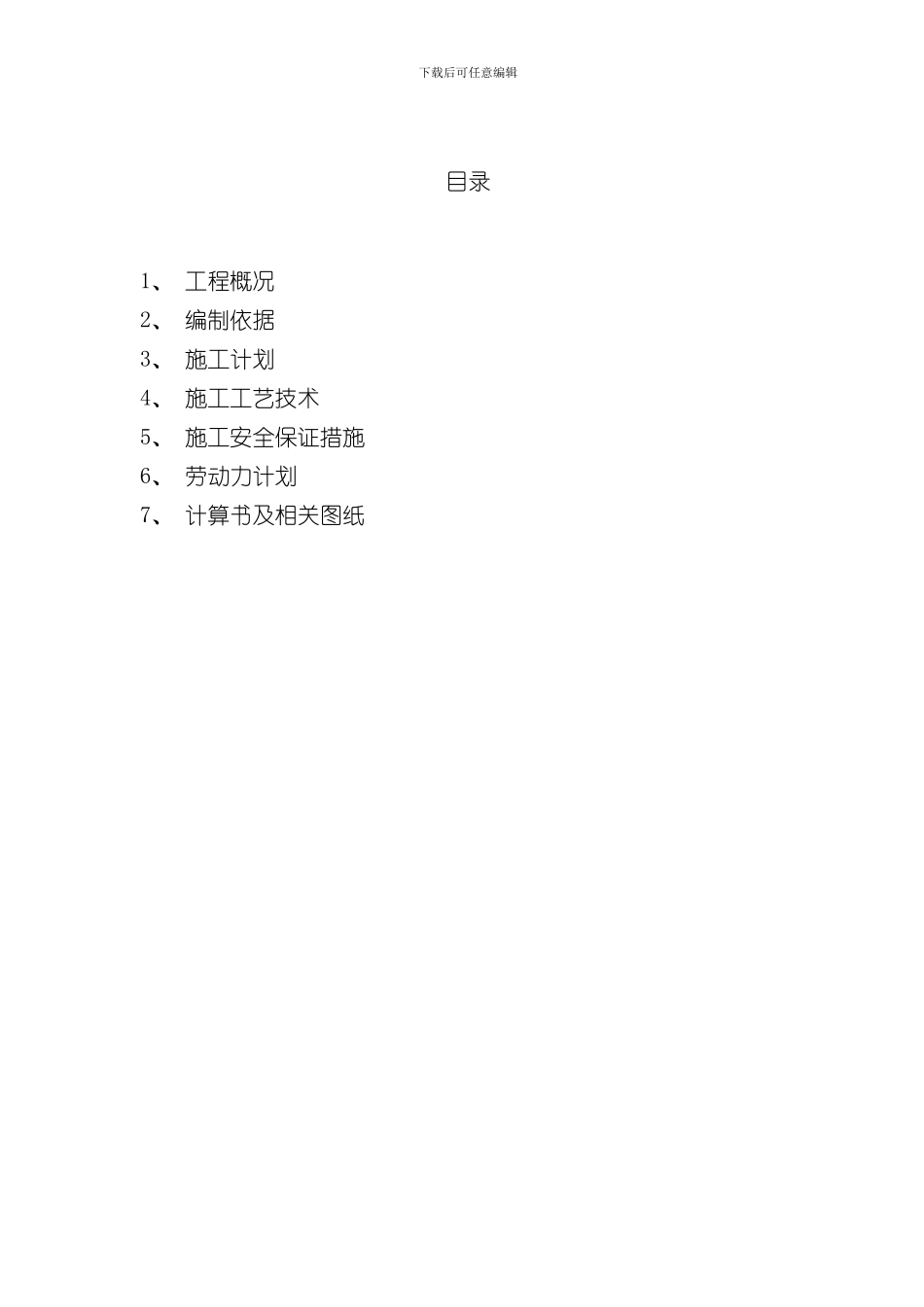

下载后可任意编辑目录1、 工程概况2、 编制依据3、 施工计划4、 施工工艺技术5、 施工安全保证措施6、 劳动力计划7、 计算书及相关图纸下载后可任意编辑扭王字块安装施工方案一

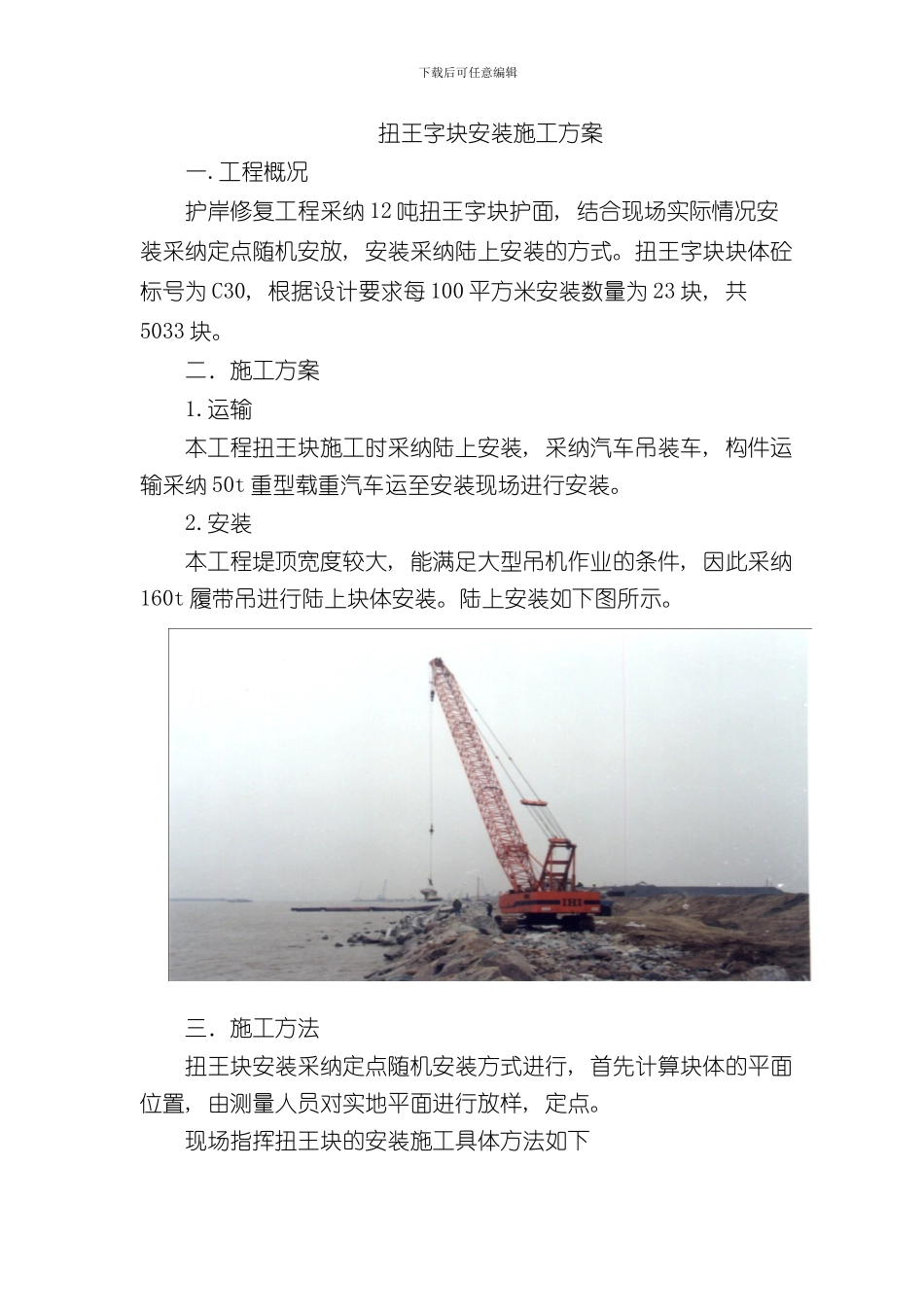

工程概况护岸修复工程采纳 12 吨扭王字块护面, 结合现场实际情况安装采纳定点随机安放, 安装采纳陆上安装的方式
扭王字块块体砼标号为 C30, 根据设计要求每 100 平方米安装数量为 23 块, 共5033 块
二．施工方案1
运输本工程扭王块施工时采纳陆上安装, 采纳汽车吊装车, 构件运输采纳 50t 重型载重汽车运至安装现场进行安装
安装本工程堤顶宽度较大, 能满足大型吊机作业的条件, 因此采纳160t 履带吊进行陆上块体安装
陆上安装如下图所示
三．施工方法扭王块安装采纳定点随机安装方式进行, 首先计算块体的平面位置, 由测量人员对实地平面进行放样, 定点
现场指挥扭王块的安装施工具体方法如下下载后可任意编辑1．扭王字块块体平面位置的确定1) 扭王字块的定点间距计算和定点坐标的计算扭王字块的安装采纳极坐标法, 极坐标法的原理: 以吊机的旋转中心为原点, 过吊机中心且平行于两履带板的直线为 X 轴, 吊臂相对于 X 轴的水平转角为极角( 在吊机转盘的机座上固定一刻度盘显示吊机的转角) , 吊机垂吊的扭王块体中心与吊机旋转中心之间的水平投影距离为极半径( 吊机自动显示) , 组成一个极坐标系, 确定每一件扭王字块的安装位置
2) 计算块体坐标结合现场的实际情况, 建立以吊机中心为原点的极坐标系
对每一块体根据实际安放顺序进行编号, 计算扭王字块块体的坐标, 这样在安放块体时就可对号入座, 不易出错
块体的极坐标参数反映在吊机上, 就是吊机的转角和扒杆的跨距
因此吊机本身需有一套显示系统来显示这两个坐标参数
在吊机转盘的机座上固定一刻度盘, 显示吊机的转角, 可临时在扒杆显眼处固定一刻度盘
