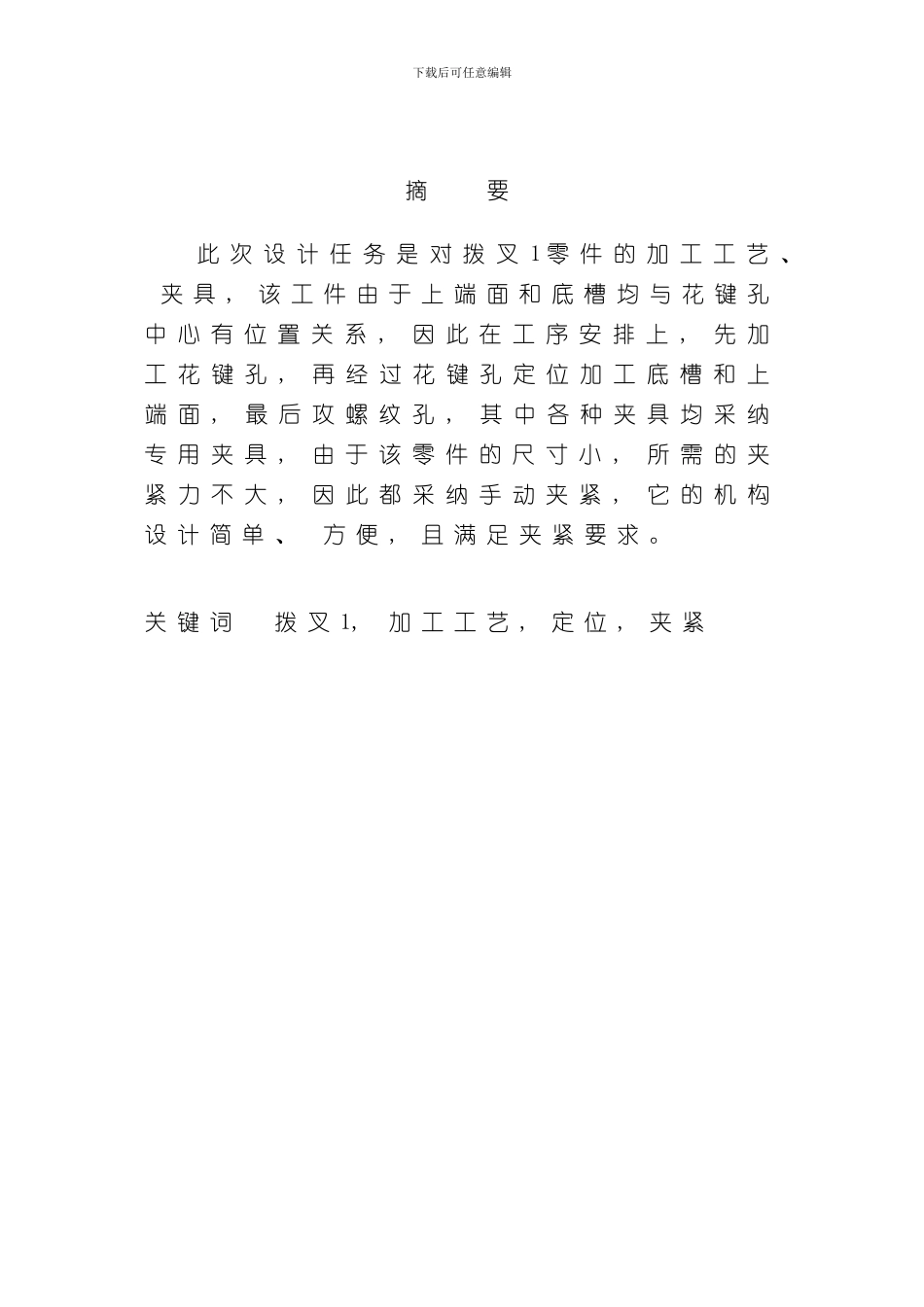

下载后可任意编辑 摘 要 此 次 设 计 任 务 是 对 拨 叉 1 零 件 的 加 工 工 艺 、 夹 具 , 该 工 件 由 于 上 端 面 和 底 槽 均 与 花 键 孔中 心 有 位 置 关 系 , 因 此 在 工 序 安 排 上 , 先 加工 花 键 孔 , 再 经 过 花 键 孔 定 位 加 工 底 槽 和 上端 面 , 最 后 攻 螺 纹 孔 , 其 中 各 种 夹 具 均 采 纳专 用 夹 具 , 由 于 该 零 件 的 尺 寸 小 , 所 需 的 夹紧 力 不 大 , 因 此 都 采 纳 手 动 夹 紧 , 它 的 机 构设 计 简 单 、 方 便 , 且 满 足 夹 紧 要 求 。关 键 词 拨 叉 1, 加 工 工 艺 , 定 位 , 夹 紧下载后可任意编辑 1 引 言夹 具 设 计 作 为 高 等 工 科 院 校 教 学 的 基 本 训练 科 目 , 在 课 程 设 计 中 占 极 其 重 要 的 位 置 。夹 具 结 构 设 计 在 加 深 对 课 程 基 本 理 论 的 理 解和 加 强 对 解 决 工 程 实 际 问 题 能 力 的 培 育 方 面发 挥 着 极 其 重 要 的 作 用 。 本 次 所 选 拨 叉 1 的 工艺 分 析 及 夹 具 设 计 内 容 主 要 包 括 : 拨 叉 1 工 艺路 线 的 确 定 , 夹 具 方 案 的 优 选 , 装 配 图 、 零件 图 的 绘 制 , 设 计 说 明 书 的 编 写 等 。夹 具 是 工 艺 装 备 的 主 要 组 合 部 分 , 在 机 械制 造 中 占 有 重 要 地 位 , 夹 具 对 保 证 产 品 质 量 , 提 高 生 产 率 , 减 轻 劳 动 强 度 , 缩 短 产 品 生 产周 期 等 都 具 有 重 要 意 义 。 随 着 先 进 制 造 技 术的 进 展 和 市 场 竞 争 的 加 剧 , 传 统 的 夹 具 设 计方 式 已 成 为 企 业 中 产 品 快 速 上 市 的 瓶 颈 , 各企 业 迫 切 需 要 提 高 夹 具 设 计 的 效 率 。刀 具 行 业 是 一 个 比 较 特 别 的 行 业 , 肩 负 着为 制 造 业 提 供 关 键 装 备 、 数 控 刀 具 的 重 任 , 制 造 业 的 水 平 如 何 往 往 会 受 刀 具 行 业 整 体 水平 的 较 大 影...
