搅拌釜式反应器课程设计样本

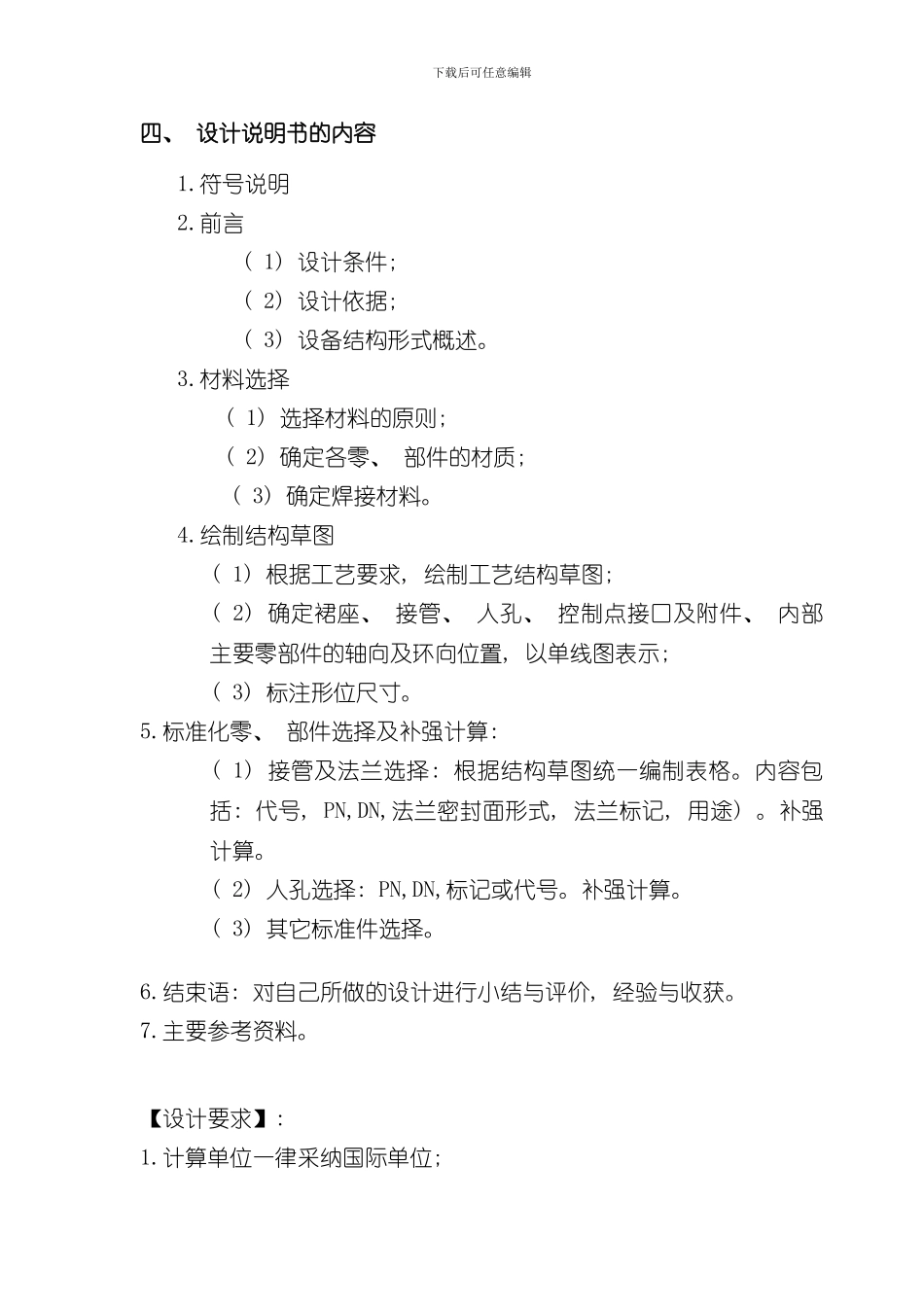

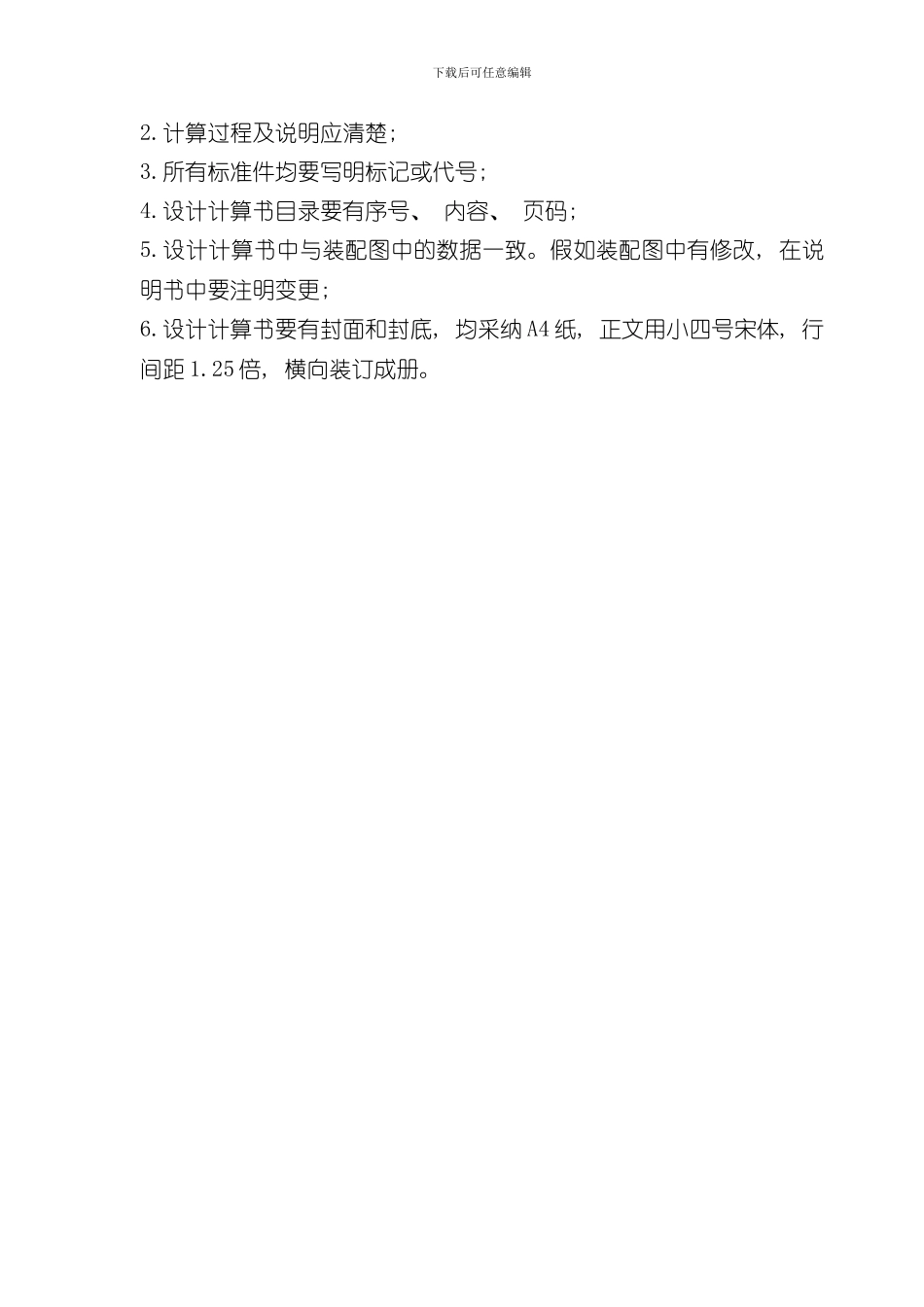

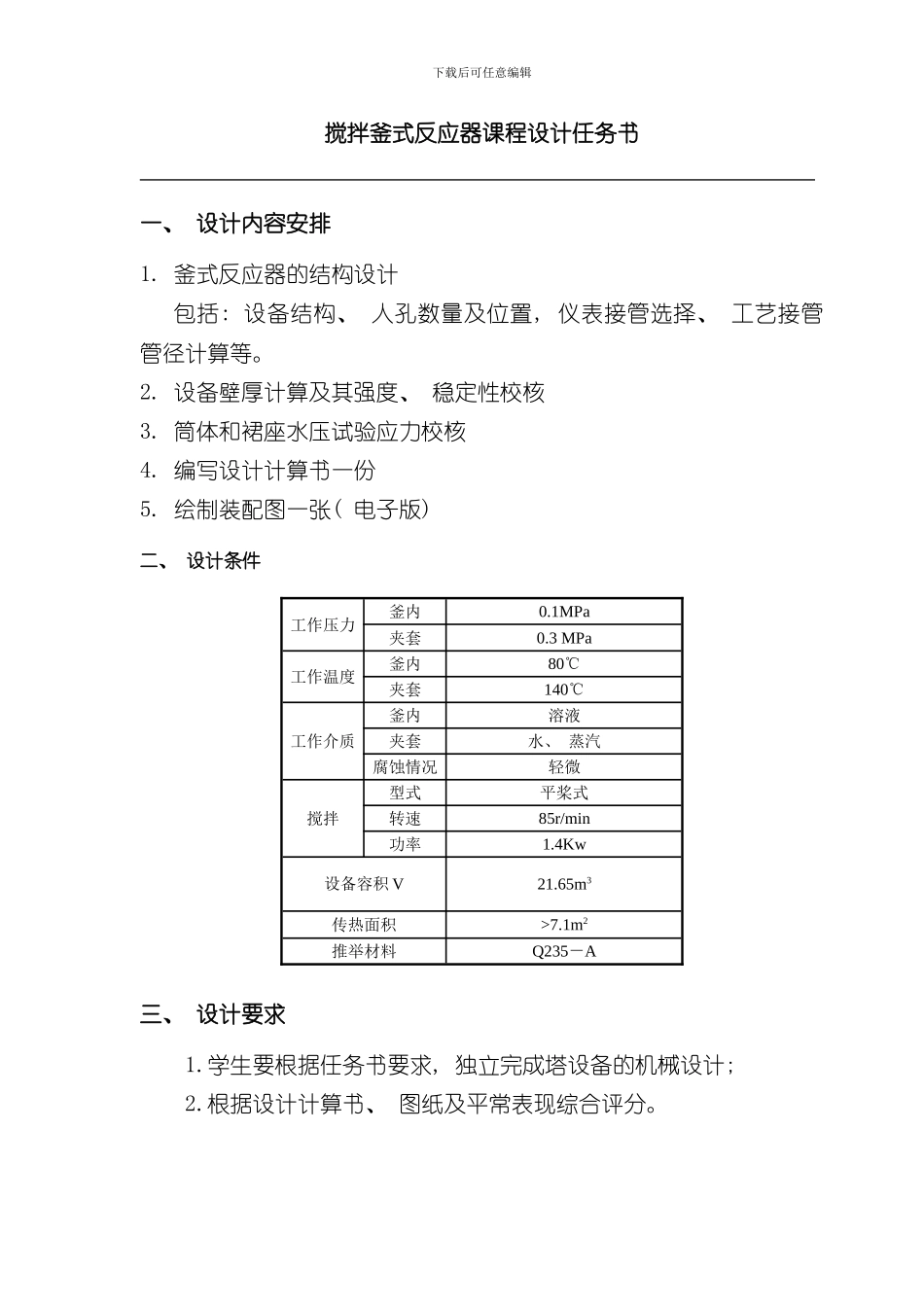

下载后可任意编辑搅拌釜式反应器课程设计任务书 一、 设计内容安排1. 釜式反应器的结构设计包括: 设备结构、 人孔数量及位置, 仪表接管选择、 工艺接管管径计算等。2. 设备壁厚计算及其强度、 稳定性校核3. 筒体和裙座水压试验应力校核4. 编写设计计算书一份5. 绘制装配图一张( 电子版) 二、 设计条件工作压力釜内0.1MPa夹套0.3 MPa工作温度釜内80℃ 夹套140℃ 工作介质釜内溶液夹套水、 蒸汽腐蚀情况轻微搅拌型式平桨式转速85r/min功率1.4Kw设备容积 V21.65m3传热面积>7.1m2 推举材料Q235－A三、 设计要求1.学生要根据任务书要求, 独立完成塔设备的机械设计; 2.根据设计计算书、 图纸及平常表现综合评分。下载后可任意编辑四、 设计说明书的内容1.符号说明2.前言( 1) 设计条件; ( 2) 设计依据; ( 3) 设备结构形式概述。3.材料选择( 1) 选择材料的原则; ( 2) 确定各零、 部件的材质; ( 3) 确定焊接材料。4.绘制结构草图( 1) 根据工艺要求, 绘制工艺结构草图; ( 2) 确定裙座、 接管、 人孔、 控制点接口及附件、 内部主要零部件的轴向及环向位置, 以单线图表示; ( 3) 标注形位尺寸。5.标准化零、 部件选择及补强计算: ( 1) 接管及法兰选择: 根据结构草图统一编制表格。内容包括: 代号, PN,DN,法兰密封面形式, 法兰标记, 用途) 。补强计算。( 2) 人孔选择: PN,DN,标记或代号。补强计算。( 3) 其它标准件选择。6.结束语: 对自己所做的设计进行小结与评价, 经验与收获。7.主要参考资料。【设计要求】: 1.计算单位一律采纳国际单位; 下载后可任意编辑2.计算过程及说明应清楚; 3.所有标准件均要写明标记或代号; 4.设计计算书目录要有序号、 内容、 页码; 5.设计计算书中与装配图中的数据一致。假如装配图中有修改, 在说明书中要注明变更; 6.设计计算书要有封面和封底, 均采纳 A4 纸, 正文用小四号宋体, 行间距 1.25 倍, 横向装订成册。下载后可任意编辑目录0.搅拌釜式反应器设计条件...................................11.确定筒体的直径和高度.....................................22.确定夹套的直径和高度.....................................23.确定夹套的材料和壁厚.....................................34.确定内筒的材料和壁厚.....................................45.水压试验及其强度校核.....................................56.选择釜体法...
