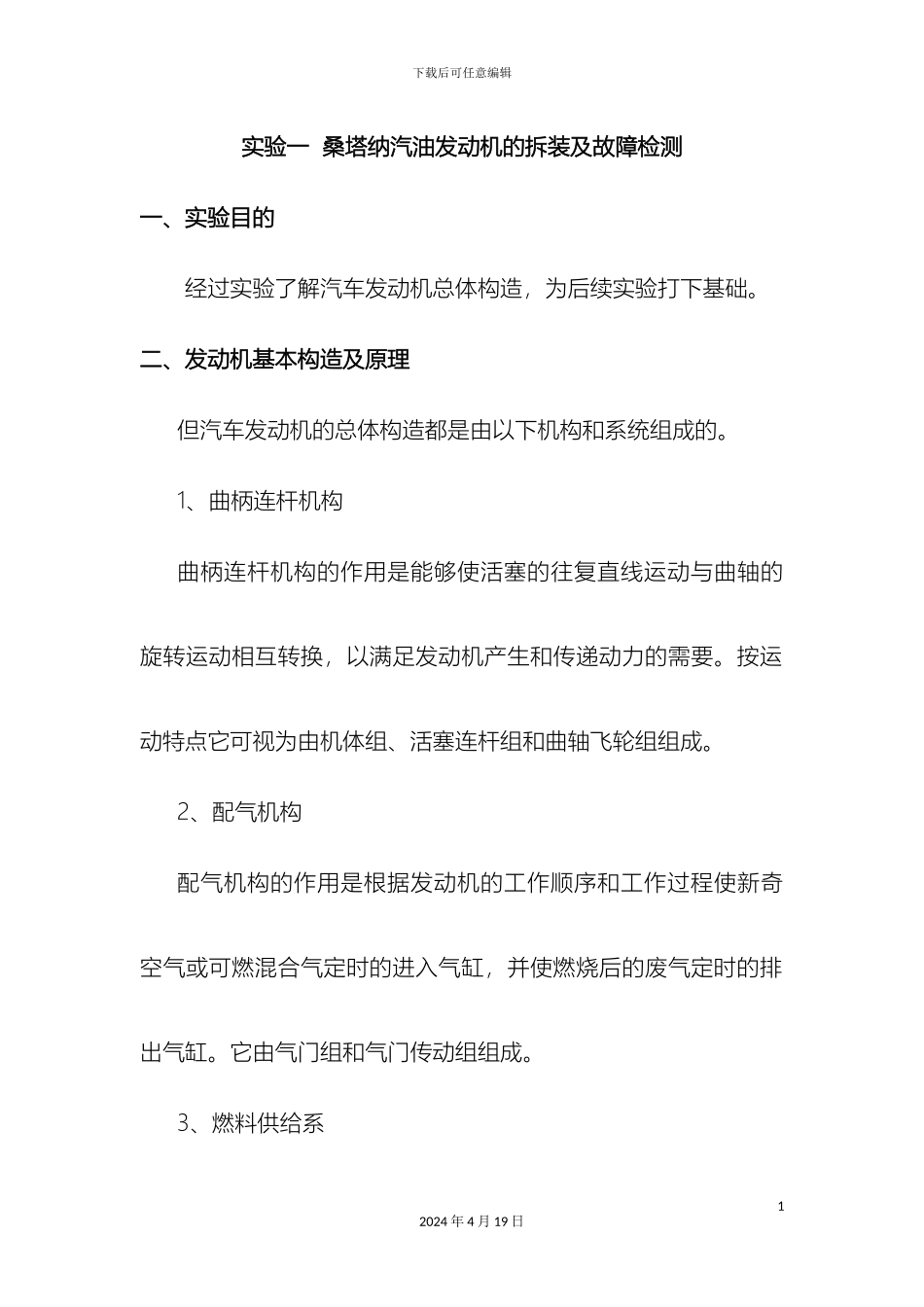

下载后可任意编辑故障诊断综合实验指导书12024 年 4 月 19 日《故障诊断综合实验》实验指导书上海工程技术大学电子电气工程学院自动化（汽车电子工程）（中美合作）专业 .9下载后可任意编辑实验一 桑塔纳汽油发动机的拆装及故障检测一、实验目的经过实验了解汽车发动机总体构造，为后续实验打下基础。二、发动机基本构造及原理但汽车发动机的总体构造都是由以下机构和系统组成的。1、曲柄连杆机构曲柄连杆机构的作用是能够使活塞的往复直线运动与曲轴的旋转运动相互转换，以满足发动机产生和传递动力的需要。按运动特点它可视为由机体组、活塞连杆组和曲轴飞轮组组成。2、配气机构配气机构的作用是根据发动机的工作顺序和工作过程使新奇空气或可燃混合气定时的进入气缸，并使燃烧后的废气定时的排出气缸。它由气门组和气门传动组组成。3、燃料供给系12024 年 4 月 19 日下载后可任意编辑汽油机燃料供给系的作用是根据发动机的工况，把一定数量汽油和空气混合成全燃比合适的可燃混合气供入汽缸，以供燃烧；柴油机燃料供给系的作用是适时适量地把柴油经过喷油器直接喷入气缸，在气缸内部形成混合气并燃烧。4、润滑系润滑系的作用是向相对运动的零件表面输送定量的清洁机油，以减小摩擦阻力，减轻机件磨损，并清洁和冷却摩擦表面。它由机油泵、机油滤清器、限压阀、润滑油道、机油散热器等组成。5、冷却系冷却系的作用是将受热零件的过多热量及时散发到大气中去，以保证发动机在最适宜的温度状态下正常工作。水冷发动机冷却系一般由水泵、水套、节温器、冷却风扇等组成。6、进排气系统22024 年 4 月 19 日下载后可任意编辑进排气系统的作用是将可燃混合气或新奇空气均匀的分配到各个气缸中，并汇合各个气缸燃烧后的废气，从排气消声器排除。它由空气滤清器，进、排气歧管，消声器等组成。7、点火系点火系的作用是按规定的时刻及点火顺序点燃汽缸内被压缩的可燃混合气。8、起动系起动系的作用是带动静止的发动机转动，使其转入自行运转。它由起动机及其附属装置组成。9、电源电源的作用是供给发动机点火、电控系统、起动机等用电。它由蓄电池、发电机等组成。汽油机由曲柄连杆机构、配气机构、燃料供给系、进排气系统、润滑系、冷却系、点火系、起动系和电源组成，即由两大机32024 年 4 月 19 日下载后可任意编辑构、六大系统和电源组成。三、实验设备和仪器1、发动机一台,如图 1 所示图 1 桑塔纳汽油发动机2、发动机拆装专...
