大工18春《水利工程实验》实验报告及要求

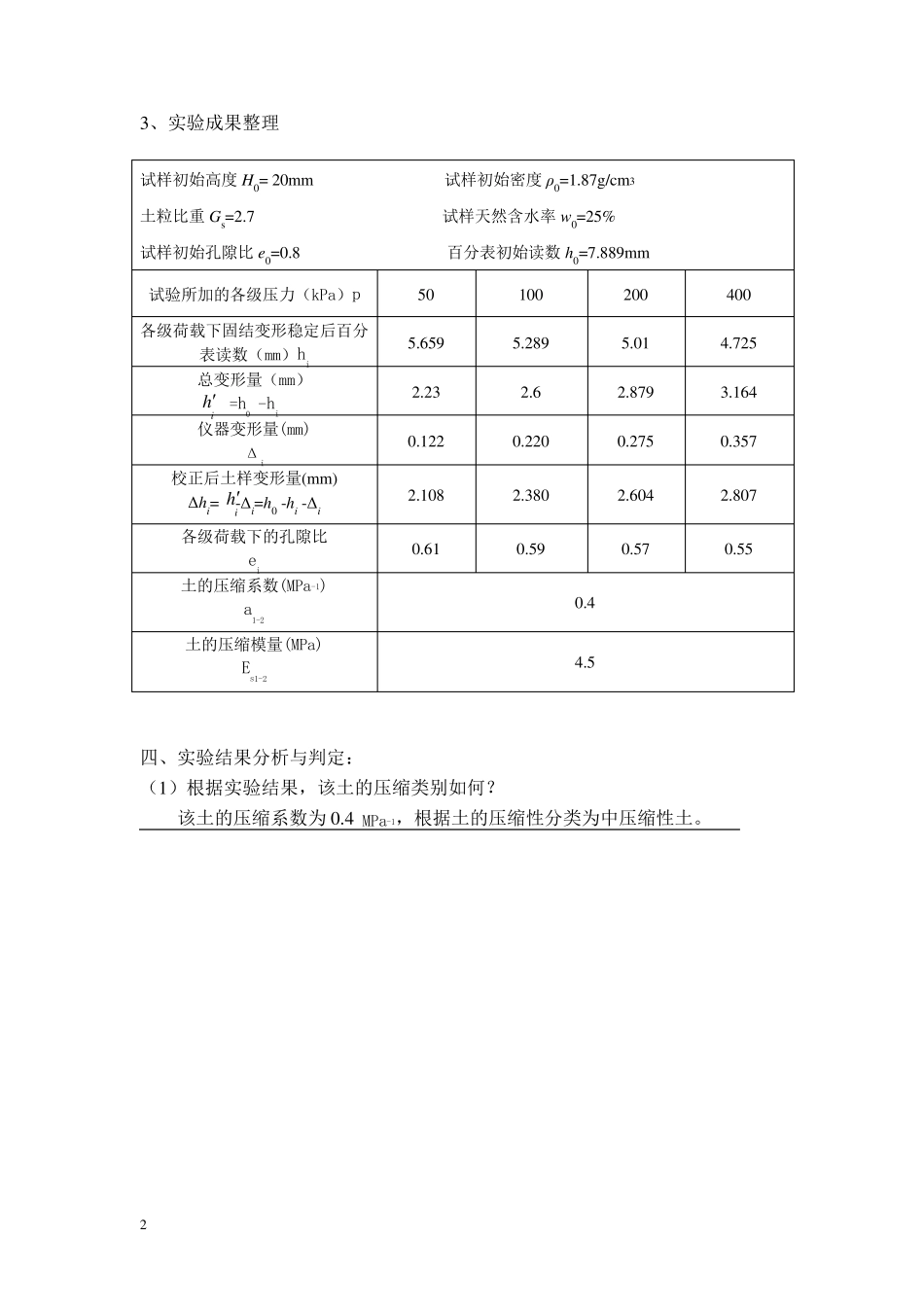

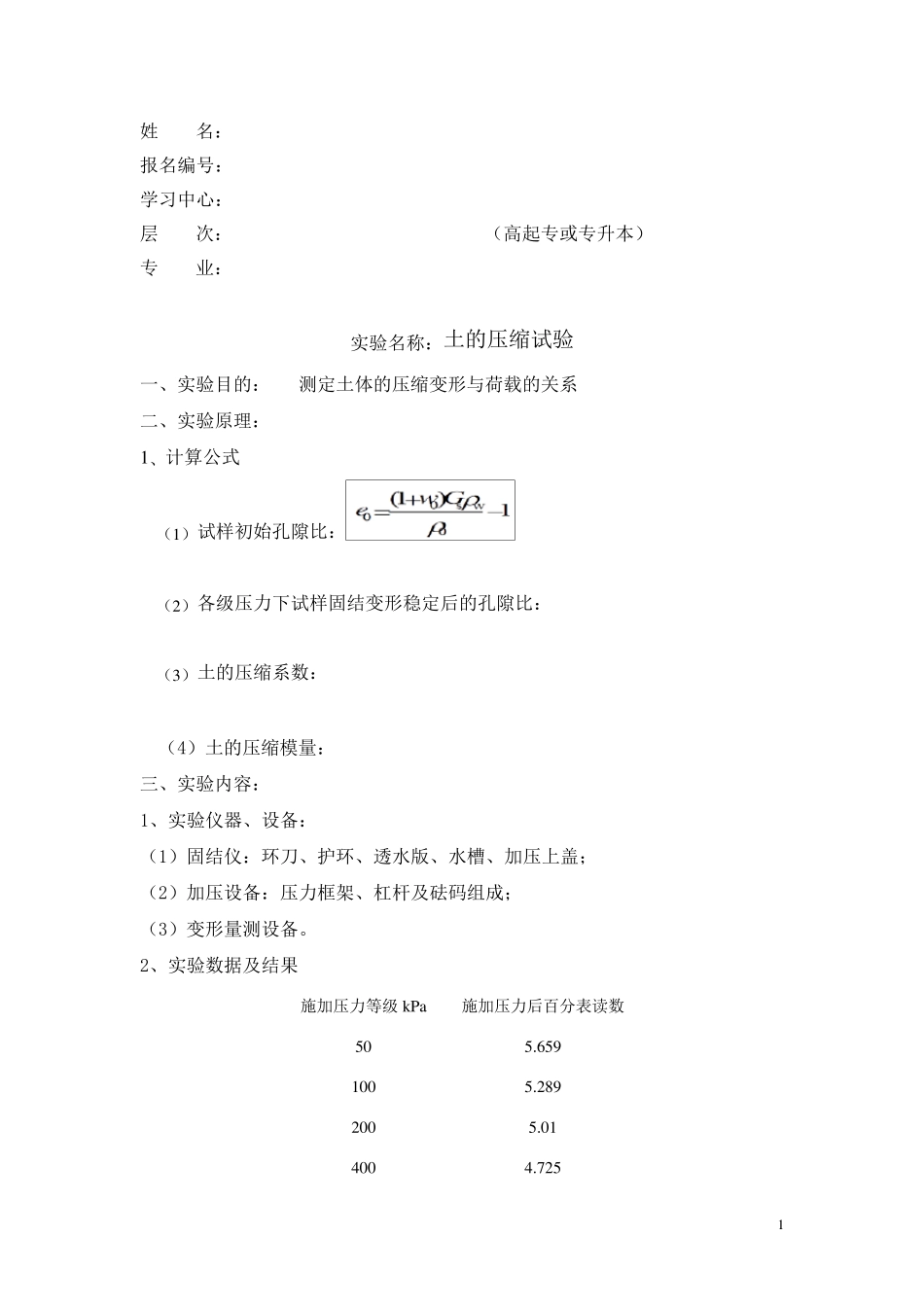

1 姓 名： 报名编号： 学习中心： 层 次： （高起专或专升本） 专 业： 实验名称：土的压缩试验 一、实验目的： 测定土体的压缩变形与荷载的关系 二、实验原理： 1、计算公式 （1）试样初始孔隙比： （2）各级压力下试样固结变形稳定后的孔隙比： （3）土的压缩系数： （4）土的压缩模量： 三、实验内容： 1、实验仪器、设备： （1）固结仪：环刀、护环、透水版、水槽、加压上盖； （2）加压设备：压力框架、杠杆及砝码组成； （3）变形量测设备。 2、实验数据及结果 施加压力等级 kPa 施加压力后百分表读数 50 5.659 100 5.289 200 5.01 400 4.725 2 3、实验成果整理 试样初始高度H0= 20mm 试样初始密度ρ0=1.87g/cm3 土粒比重Gs=2.7 试样天然含水率w 0=25% 试样初始孔隙比e0=0.8 百分表初始读数h0=7.889mm 试验所加的各级压力（kPa）p 50 100 200 400 各级荷载下固结变形稳定后百分表读数（mm）hi 5.659 5.289 5.01 4.725 总变形量（mm） =h0 -hi 2.23 2.6 2.879 3.164 仪器变形量(mm) Δi 0.122 0.220 0.275 0.357 校正后土样变形量(mm) Δhi= -Δi=h0 -hi -Δi 2.108 2.380 2.604 2.807 各级荷载下的孔隙比 ei 0.61 0.59 0.57 0.55 土的压缩系数(MPa-1) a1-2 0.4 土的压缩模量(MPa) Es1-2 4.5 四、实验结果分析与判定： （1）根据实验结果，该土的压缩类别如何？ 该土的压缩系数为 0.4 MPa-1，根据土的压缩性分类为中压缩性土。 ihih 3 实验名称：钢筋混凝土简支梁实验 一、实验目的： 1 、分析梁的破坏特征，根据梁的裂缝开展判断梁的破坏形态； 2 、观察裂缝开展，记录梁受力和变形过程，画出荷载挠度曲线；3 、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性；4 、测定梁开裂荷载和破坏荷载，并与理论计算值进行比较。 二、实验基本信息： 1 ．基本设计指标 （1 ）简支梁的截面尺寸 150mm×200mm （2）简支梁的截面配筋（正截面） 截面尺寸为：150mm×200mm×1200mm，箍筋上面两端是两根直径为 8mm 的钢筋，下面两端是两根直径为 14mm 的钢筋。 2．材料 （1）混凝土强度等级 C30 （2）钢筋强度等级 HRB335 三、实验内容： 第 1 部分：实验中每级荷载下记录的数据 荷载 百分表读数 挠度/mm 左支座（f1/mm） 右支座（f2/mm） 跨中（f3/mm） 0 0 kN 0.96 4.99 5.14 0 1 10 kN...
