大工20春《水利工程实验》实验报告及要求[参考答案]

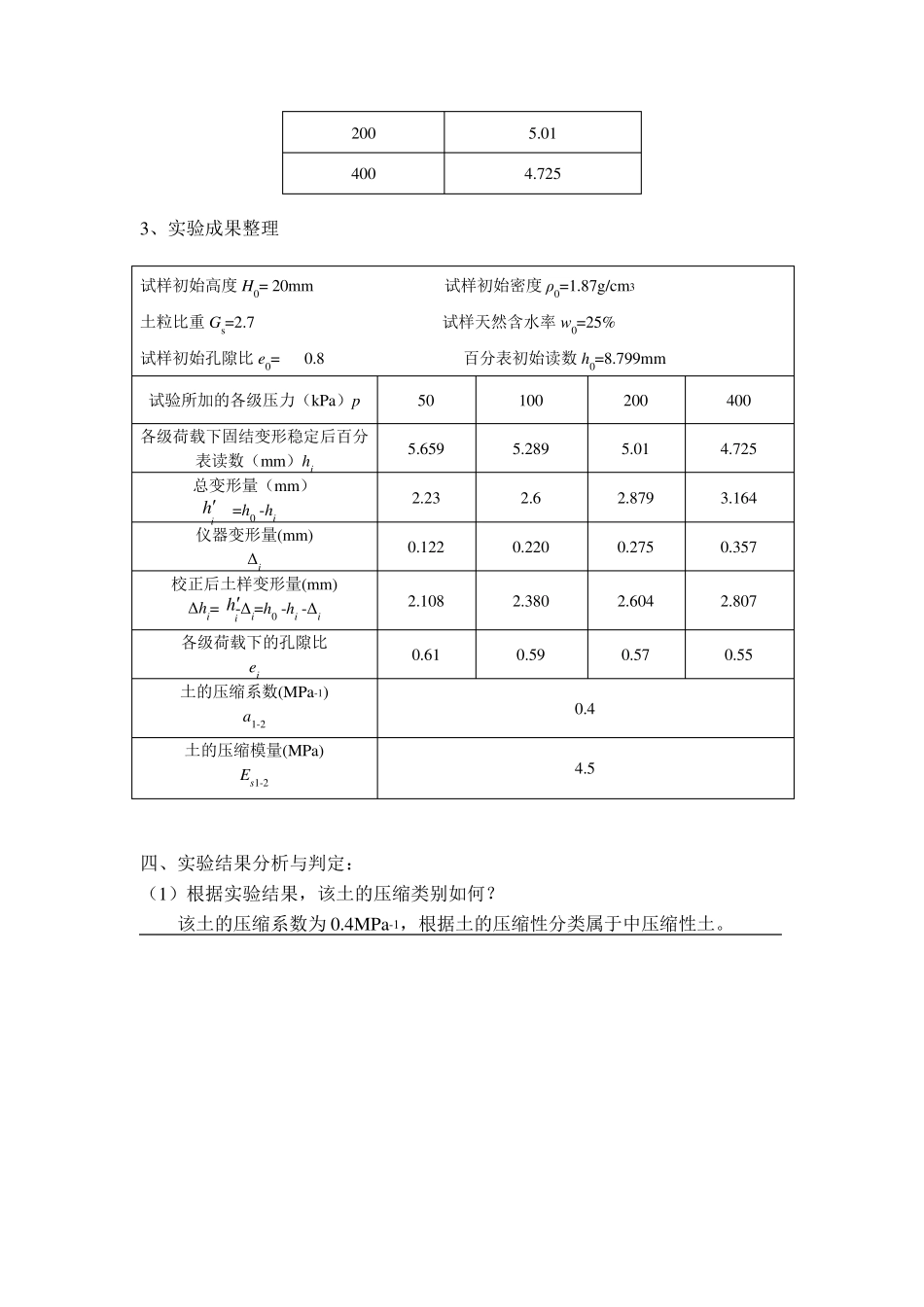

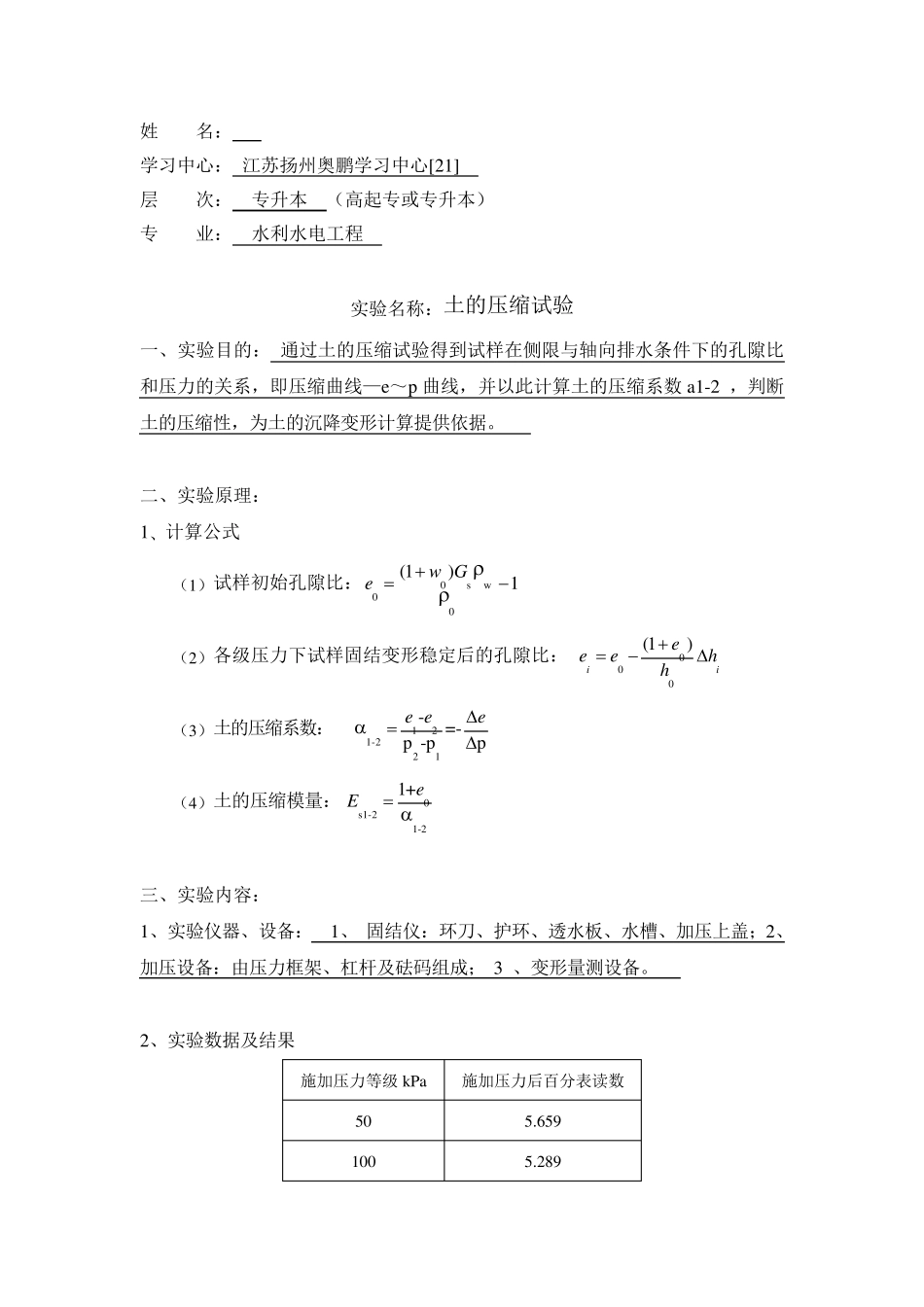

姓 名： 学习中心： 江苏扬州奥鹏学习中心[21] 层 次： 专升本 （高起专或专升本） 专 业： 水利水电工程 实验名称：土的压缩试验 一、实验目的： 通过土的压缩试验得到试样在侧限与轴向排水条件下的孔隙比和压力的关系，即压缩曲线—e～p 曲线，并以此计算土的压缩系数 a1-2 ，判断土的压缩性，为土的沉降变形计算提供依据。 二、实验原理： 1、计算公式 （1）试样初始孔隙比：0sw00(1)1wGe （2）各级压力下试样固结变形稳定后的孔隙比： 000(1)iieeehh （3）土的压缩系数： 121-221-=-p -ppe ee （4）土的压缩模量：0s1-21-21+eE 三、实验内容： 1、实验仪器、设备： 1、 固结仪：环刀、护环、透水板、水槽、加压上盖；2、加压设备：由压力框架、杠杆及砝码组成； 3 、变形量测设备。 2、实验数据及结果 施加压力等级 kPa 施加压力后百分表读数 50 5.659 100 5.289 200 5.01 400 4.725 3、实验成果整理 试样初始高度 H0= 20mm 试样初始密度 ρ0=1.87g/cm3 土粒比重 Gs=2.7 试样天然含水率 w 0=25% 试样初始孔隙比 e0= 0.8 百分表初始读数 h0=8.799mm 试验所加的各级压力（kPa）p 50 100 200 400 各级荷载下固结变形稳定后百分表读数（mm）hi 5.659 5.289 5.01 4.725 总变形量（mm） =h0 -hi 2.23 2.6 2.879 3.164 仪器变形量(mm) Δi 0.122 0.220 0.275 0.357 校正后土样变形量(mm) Δhi= -Δi=h0 -hi -Δi 2.108 2.380 2.604 2.807 各级荷载下的孔隙比 ei 0.61 0.59 0.57 0.55 土的压缩系数(MPa-1) a1-2 0.4 土的压缩模量(MPa) Es1-2 4.5 四、实验结果分析与判定： （1）根据实验结果，该土的压缩类别如何？ 该土的压缩系数为 0.4MPa-1，根据土的压缩性分类属于中压缩性土。 ihih 实验名称：钢筋混凝土简支梁实验 一、实验目的：1、分析梁的破坏特征，根据梁的裂缝开展判断梁的破坏形态； 2、观察裂缝开展，记录梁受力和变形过程，画出荷载挠度曲线；3、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性； 4、测定梁开裂荷载和破坏荷载，并与理论计算值进行比较； 二、实验基本信息： 1．基本设计指标 （1）简支梁的截面尺寸 150mm×200mm （2）简支梁的截面配筋（正截面） 箍筋上面两端是两根直径为 8mm 的钢筋，下面两端是两根直径为 14mm 的钢筋。 2．材料 （1...
