大工《电机与拖动实验》实验报告

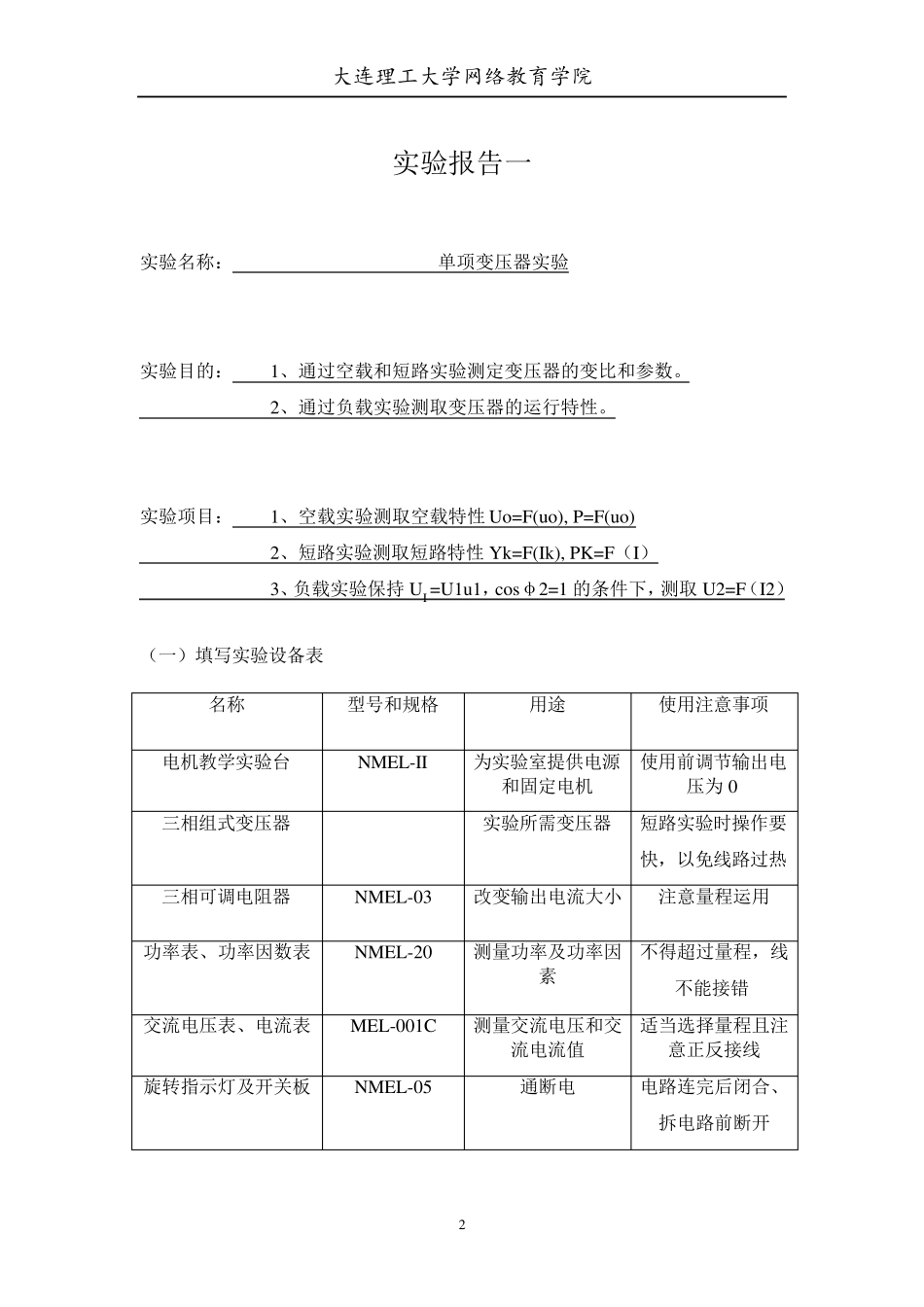

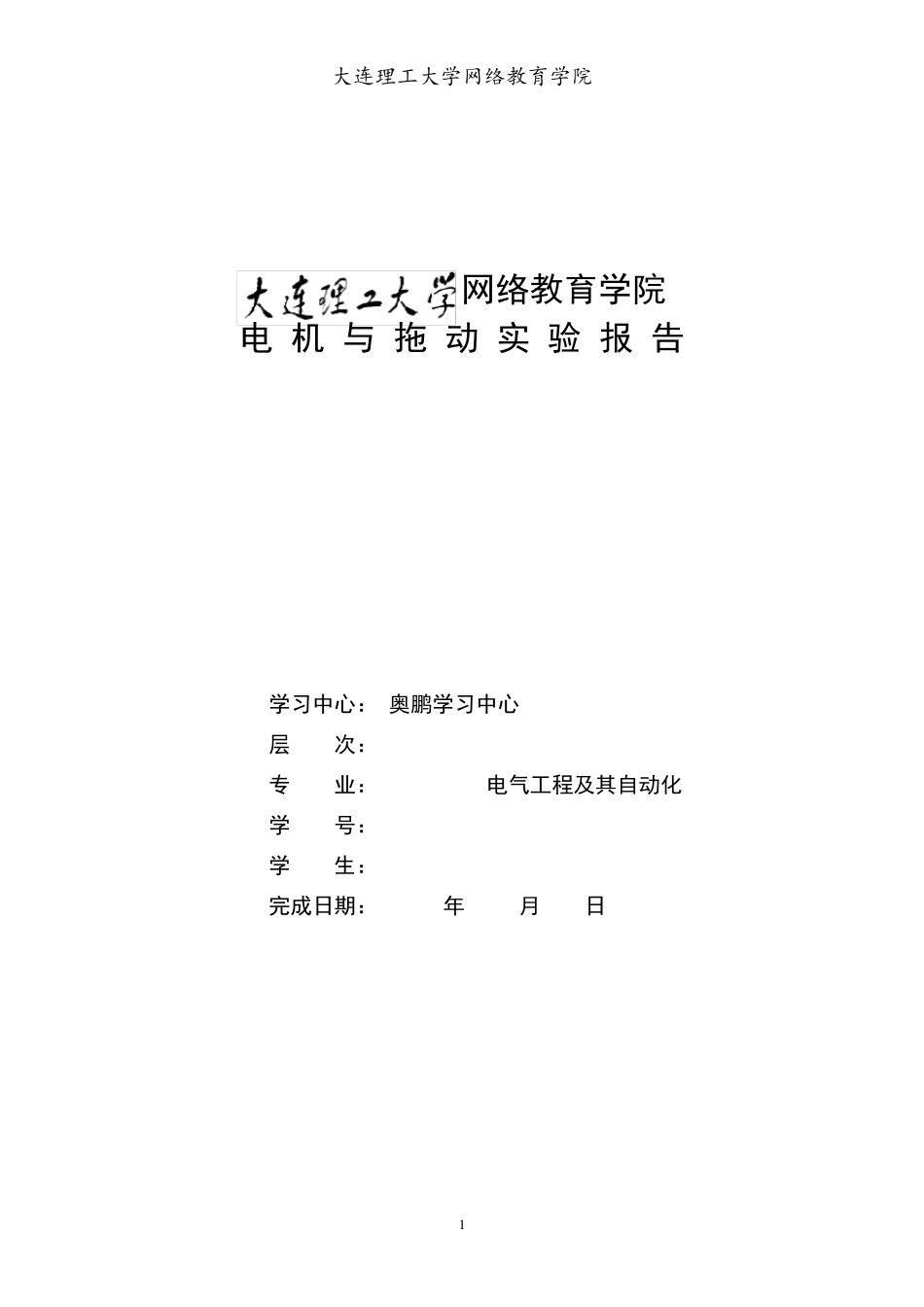

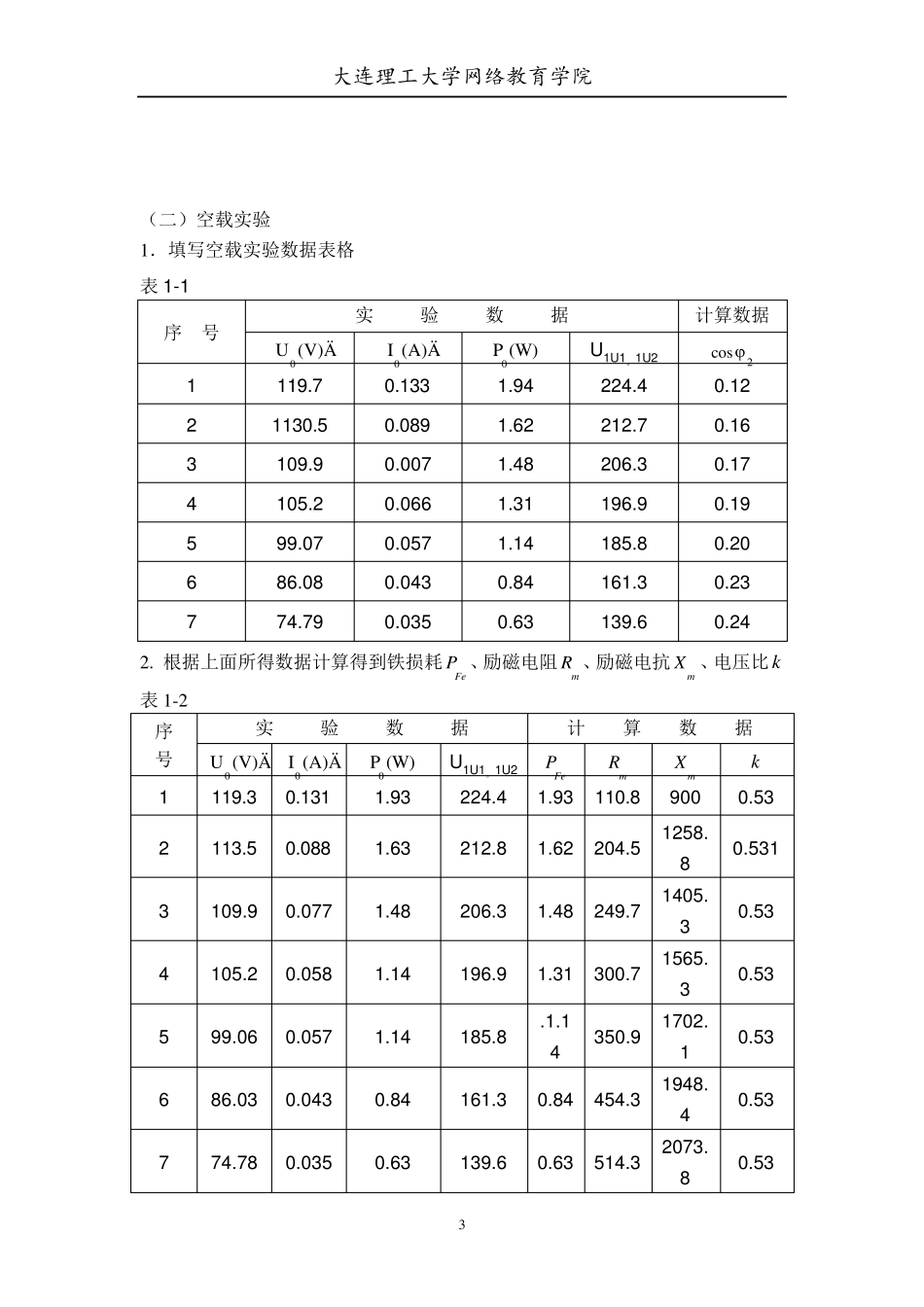

大连理工大学网络教育学院 1 网络教育学院 电 机 与 拖 动 实 验 报 告 学习中心： 奥鹏学习中心 层 次： 专 业： 电气工程及其自动化 学 号： 学 生： 完成日期： 年 月 日 大连理工大学网络教育学院 2 实验报告一 实验名称： 单项变压器实验 实验目的： 1、通过空载和短路实验测定变压器的变比和参数。 2、通过负载实验测取变压器的运行特性。 实验项目： 1、空载实验测取空载特性Uo=F(uo), P=F(uo) 2、短路实验测取短路特性Yk=F(Ik), PK=F（I） 3、负载实验保持UI =U1u1，cosφ2=1 的条件下，测取U2=F（I2） （一）填写实验设备表 名称 型号和规格 用途 使用注意事项 电机教学实验台 NMEL-II 为实验室提供电源和固定电机 使用前调节输出电压为 0 三相组式变压器 实验所需变压器 短路实验时操作要 快，以免线路过热 三相可调电阻器 NMEL-03 改变输出电流大小 注意量程运用 功率表、功率因数表 NMEL-20 测量功率及功率因素 不得超过量程，线 不能接错 交流电压表、电流表 MEL-001C 测量交流电压和交流电流值 适当选择量程且注意正反接线 旋转指示灯及开关板 NMEL-05 通断电 电路连完后闭合、 拆电路前断开 大连理工大学网络教育学院 3 （二）空载实验 1．填写空载实验数据表格 表1-1 序 号 实 验 数 据 计算数据 0U (V) 0I (A) 0P (W) U 1U 1。1U 2 2cos 1 119.7 0.133 1.94 224.4 0.12 2 1130.5 0.089 1.62 212.7 0.16 3 109.9 0.007 1.48 206.3 0.17 4 105.2 0.066 1.31 196.9 0.19 5 99.07 0.057 1.14 185.8 0.20 6 86.08 0.043 0.84 161.3 0.23 7 74.79 0.035 0.63 139.6 0.24 2. 根据上面所得数据计算得到铁损耗FeP 、励磁电阻mR 、励磁电抗mX 、电压比k 表1-2 序 号 实 验 数 据 计 算 数 据 0U (V) 0I (A) 0P (W) U 1U 1。1U 2 FeP mR mX k 1 119.3 0.131 1.93 224.4 1.93 110.8 900 0.53 2 113.5 0.088 1.63 212.8 1.62 204.5 1258.8 0.531 3 109.9 0.077 1.48 206.3 1.48 249.7 1405.3 0.53 4 105.2 0.058 1.14 196.9 1.31 300.7 1565.3 0.53 5 99.06 0.057 1.14 185.8 .1.14 350.9 1702.1 0.53 6 86.03 0.043 0.84 161.3 0.84 454.3 1948.4 0.53 7 74.78 0.035 0.63 139.6 0.63 ...
