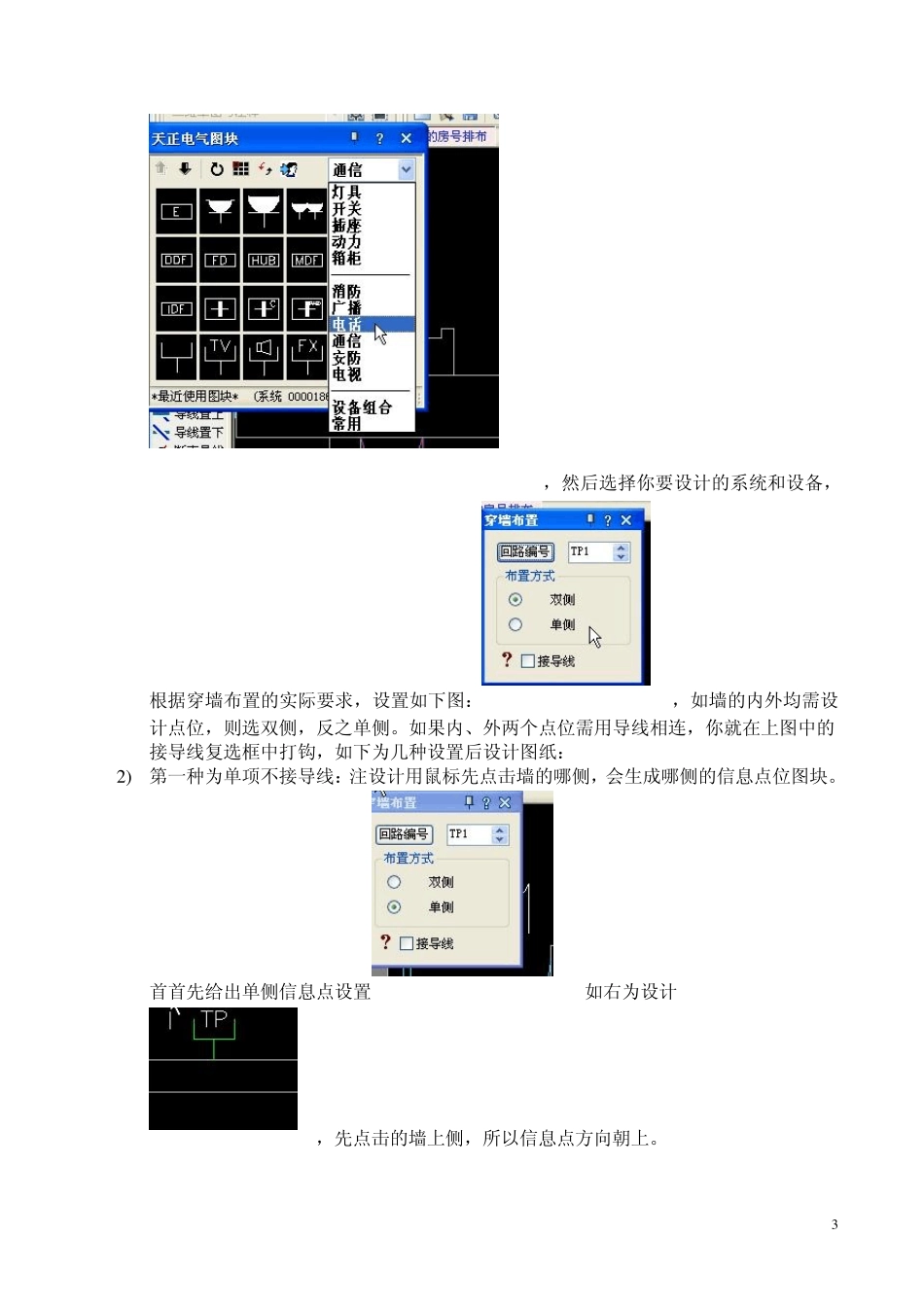

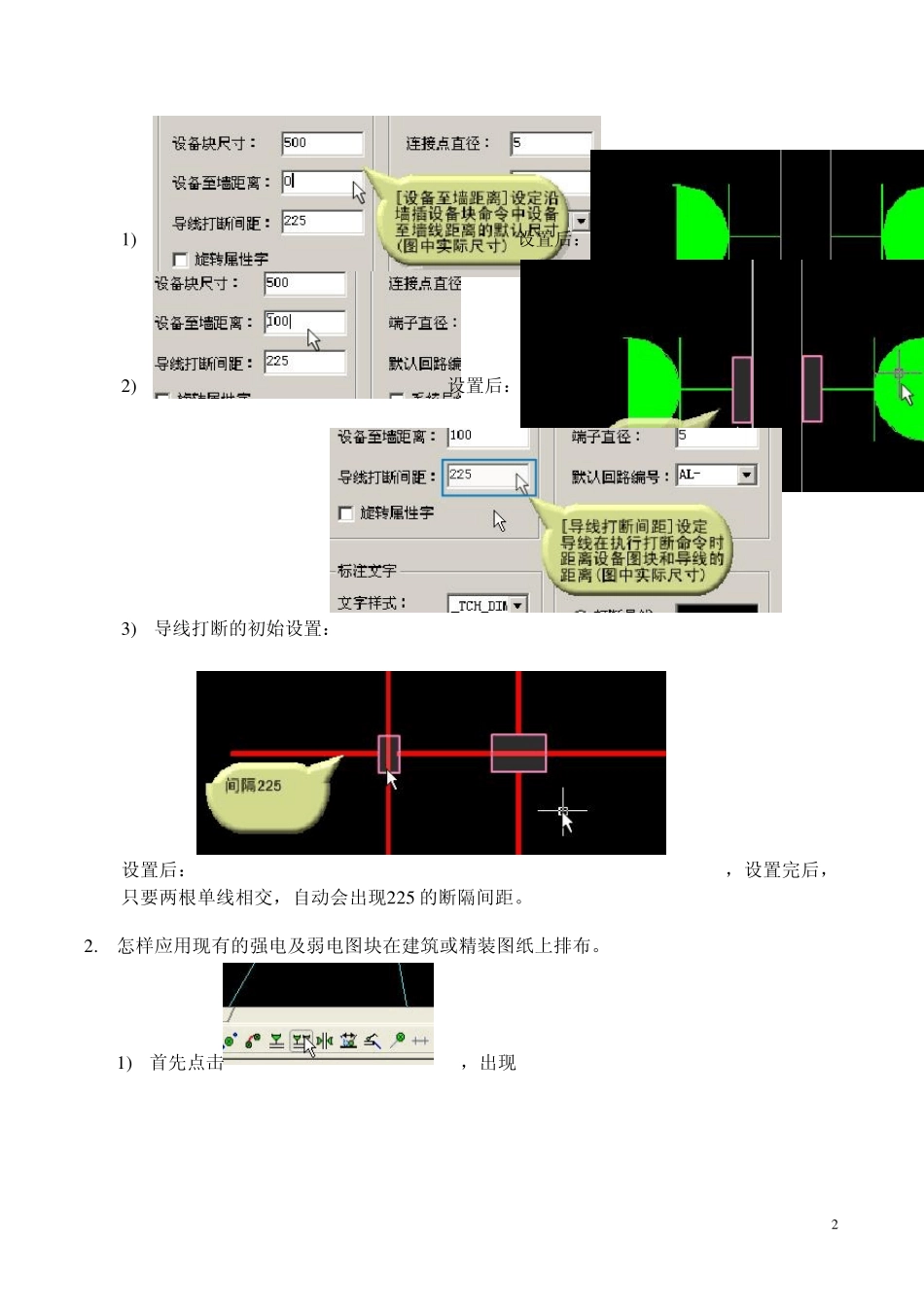

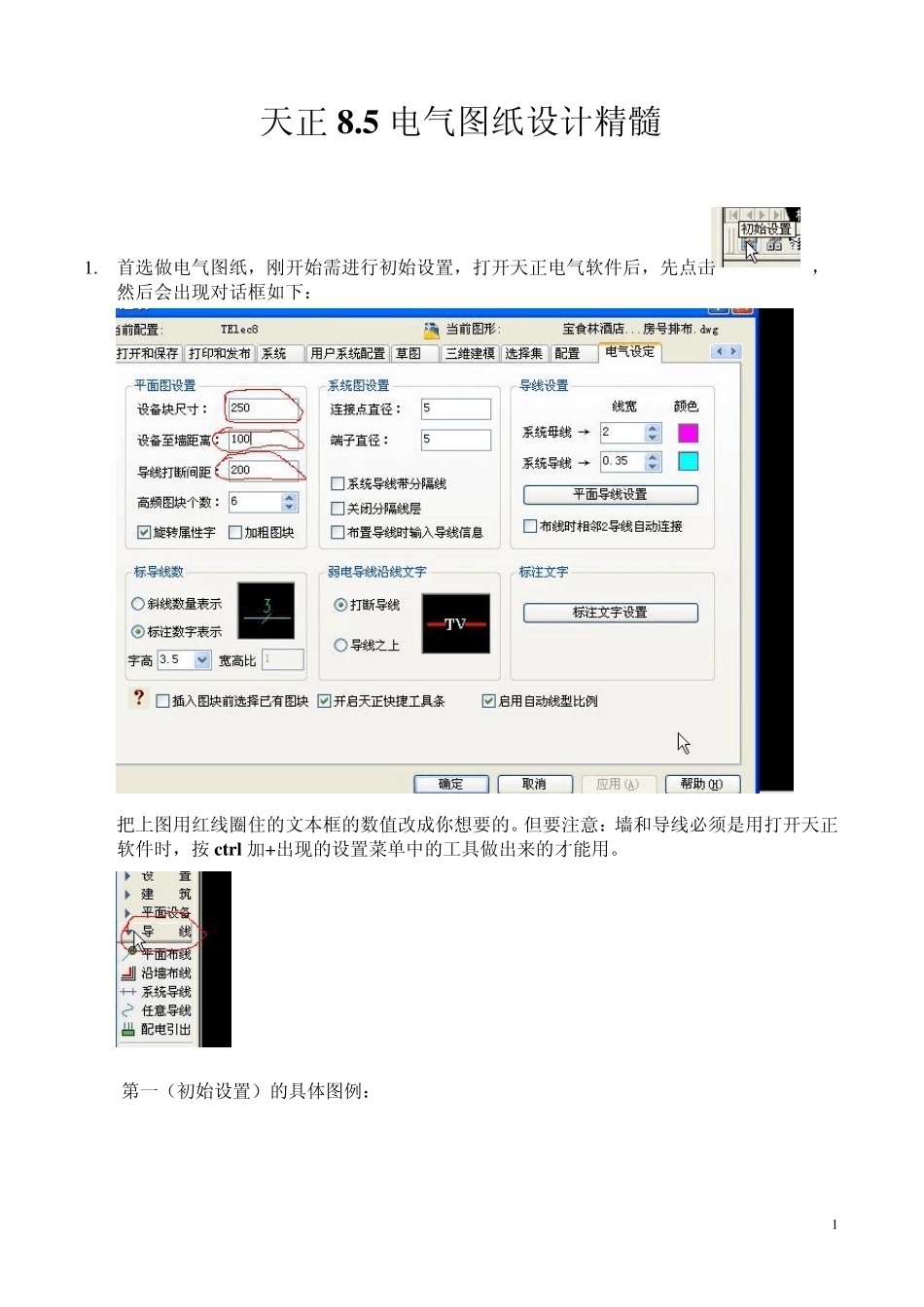

1 天正8.5 电气图纸设计精髓 1 . 首选做电气图纸，刚开始需进行初始设置，打开天正电气软件后，先点击，然后会出现对话框如下： 把上图用红线圈住的文本框的数值改成你想要的。但要注意：墙和导线必须是用打开天正软件时，按 ctrl 加+出现的设置菜单中的工具做出来的才能用。 第一（初始设置）的具体图例： 2 1 ) 设置后： 2 ) 设置后： 3 ) 导线打断的初始设置： 设置后：，设置完后，只要两根单线相交，自动会出现2 2 5 的断隔间距。 2 . 怎样应用现有的强电及弱电图块在建筑或精装图纸上排布。 1 ) 首先点击，出现 3 ，然后选择你要设计的系统和设备，根据穿墙布置的实际要求，设置如下图：，如墙的内外均需设计点位，则选双侧，反之单侧。如果内、外两个点位需用导线相连，你就在上图中的接导线复选框中打钩，如下为几种设置后设计图纸： 2 ) 第一种为单项不接导线：注设计用鼠标先点击墙的哪侧，会生成哪侧的信息点位图块。 首首先给出单侧信息点设置 如右为设计，先点击的墙上侧，所以信息点方向朝上。 4 3 ) 第二种为双向不接导线： 设置后图纸 4 ) 第二种为双向接导线：设置后图纸 根据现场实际情况，如果穿墙的两点位需相互走线。那就选择这种设计方式。 3 . 在房间的不同方向的墙面设计点位，关于图块的摆放方向上的设置。 首先如右图应在电气初始设置内把旋转属性字前面的复选框打钩和不打钩，设计出的图纸对比： 打钩前和打钩后 打钩前和打钩后 4 . 在做系统图纸时，不同的系统设备之间的连线，用不同的线性。下面是线形的设置和设计。 5 1) 首先在电气初始设置中，在系统导线带分割线前面的复选框里打钩： 之后点击导线一栏的系统导线，设计的图纸如下所示： 2) 关于照明配电及动力配电的定义 a) 照明电就是： 与动力电相对的是照明电，也叫单相电, 220 伏,一条火线一条零线，是家庭用电路。用于电灯、空调等。值得提醒的是，家庭用插座一般常见为三孔，除火线零线外，还有一条是地线。虽然这也是三条线，但绝不是动力电。 b) 动力电也叫三相电，为三条火线一条零线，零线和每条火线之间的电压为 220伏，而每两条火线之间为 380 伏。动力电主要应用于大型机床、机械、搅拌机、电动机等用电，现在小型加工包括个体家庭加工户一般都需要动力电。 3) 照明配电系统和动力配电系统的设计： a) 一般弱电系统配电箱均为照明电配电箱，主要设计分布在弱电间及中控...
