天线原理与设计题库

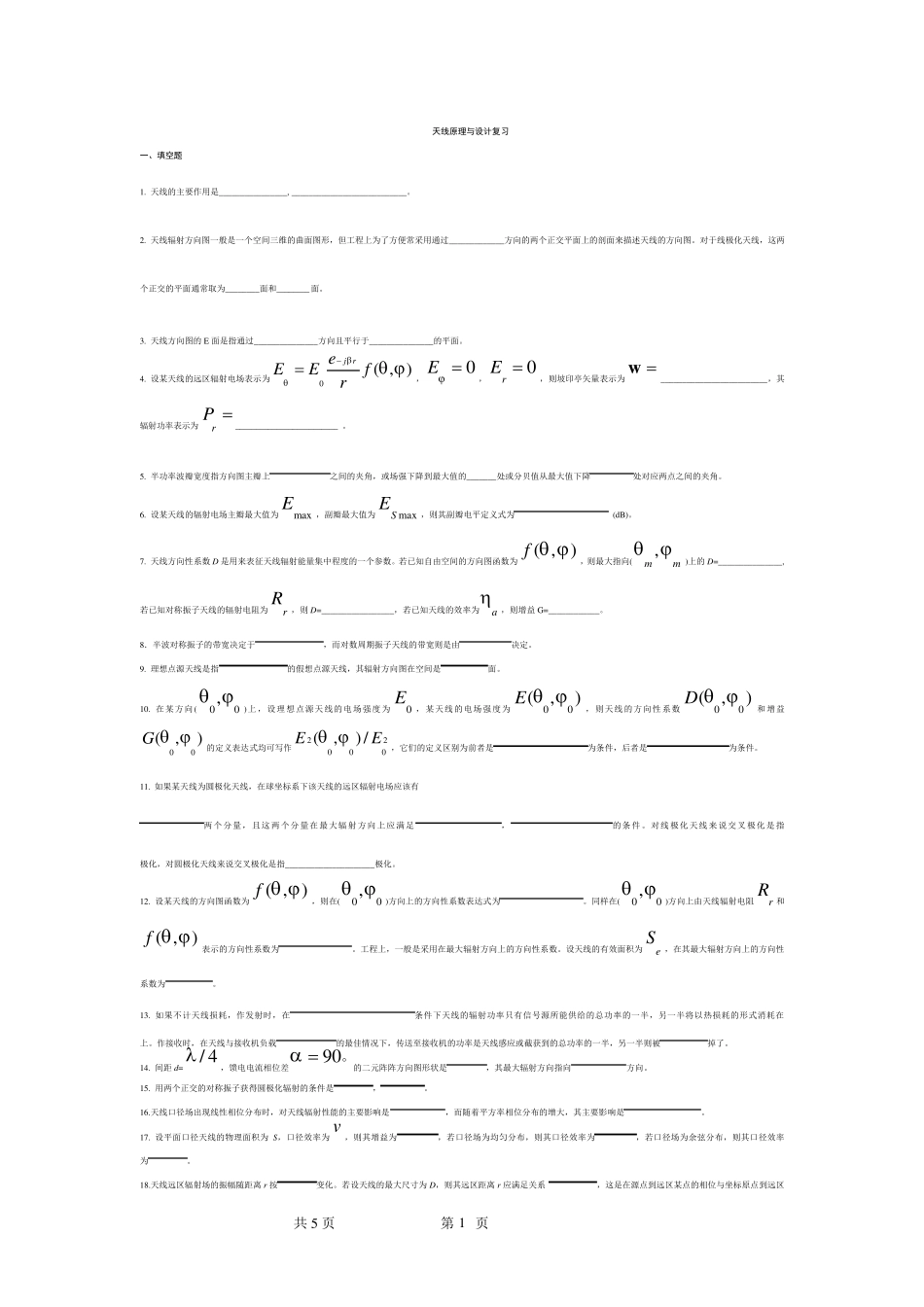

天线原理与设计题库_第1页
1/29

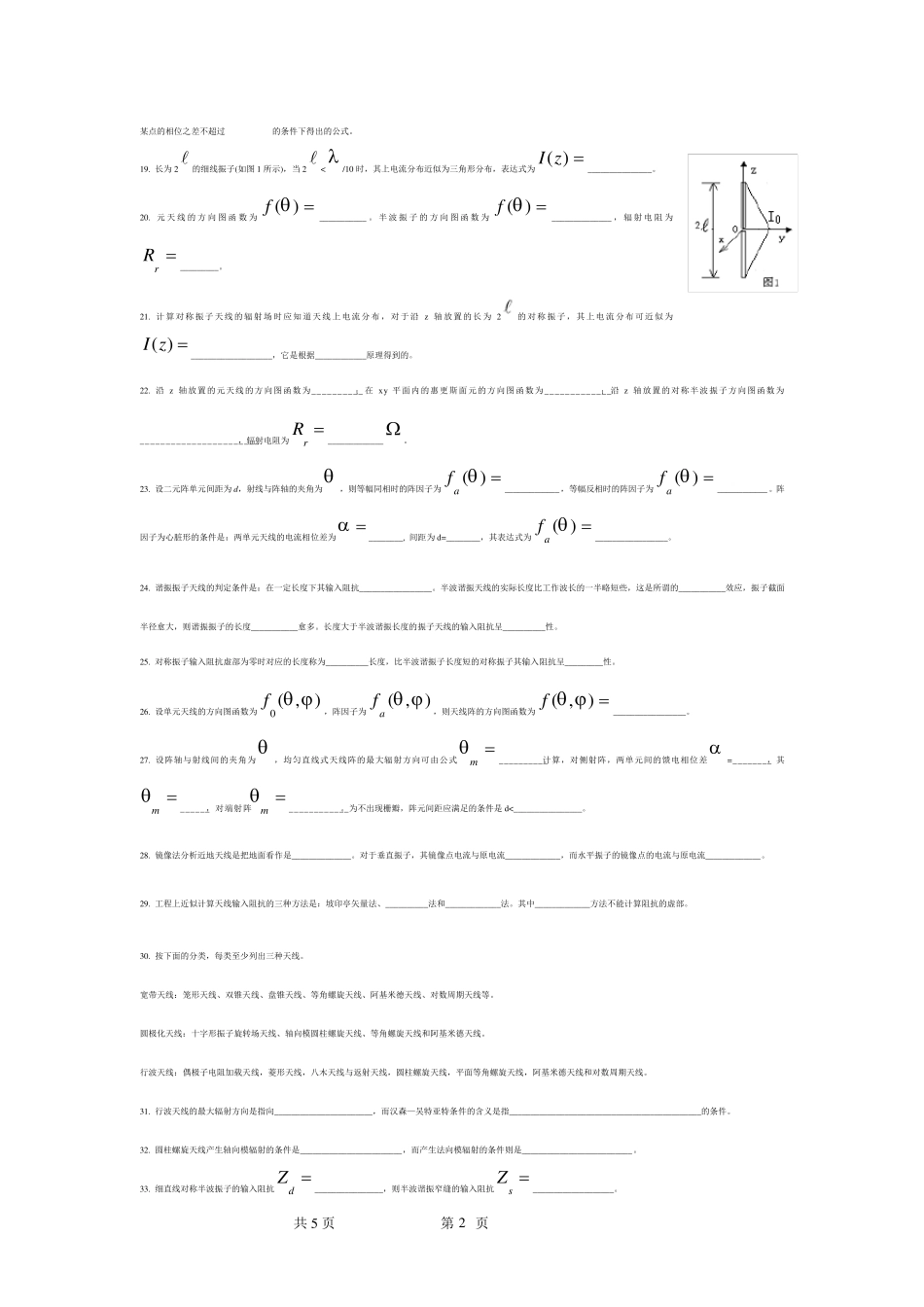

天线原理与设计题库_第2页
2/29

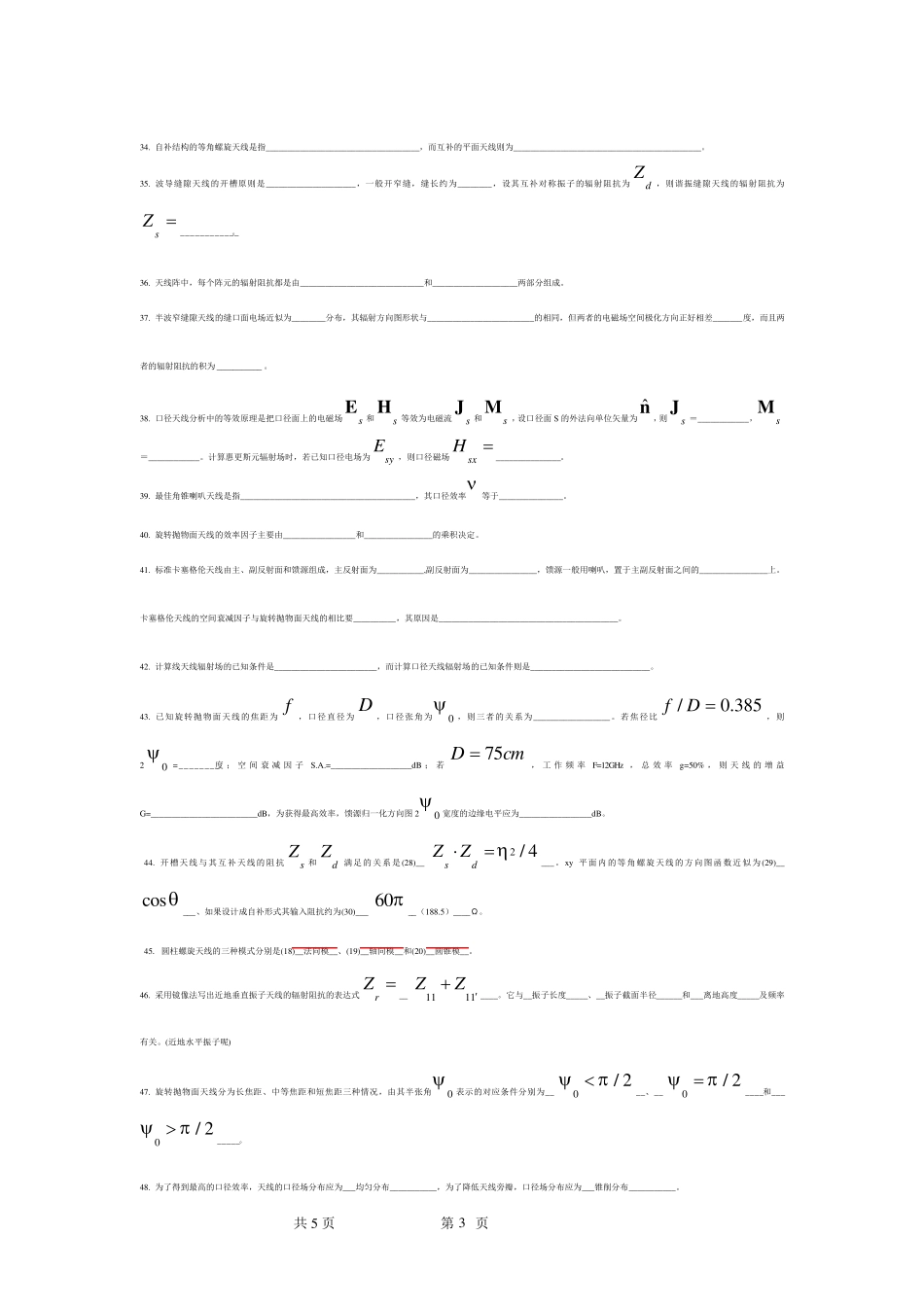

天线原理与设计题库_第3页
3/29
共5 页 第 页 1 天线原理与设计复习 一、填空题 1. 天线的主要作用是________________, ___________________________。 2. 天线辐射方向图一般是一个空间三维的曲面图形,但工程上为了方便常采用通过_____________方向的两个正交平面上的剖面来描述天线的方向图。对于线极化天线,这两个正交的平面通常取为________面和________ 面。 3. 天线方向图的E 面是指通过_______________方向且平行于_______________的平面。 4. 设某天线的远区辐射电场表示为0( , )j reEEfr ,0E ,0rE ,则坡印亭矢量表示为w_________________________,其辐射功率表示为rP _________________________ 。 5. 半功率波瓣宽度指方向图主瓣上 之间的夹角,或场强下降到最大值的_______处或分贝值从最大值下降 处对应两点之间的夹角。 6. 设某天线的辐射电场主瓣最大值为maxE,副瓣最大值为maxSE,则其副瓣电平定义式为 (dB)。 7. 天线方向性系数 D 是用来表征天线辐射能量集中程度的一个参数。若已知自由空间的方向图函数为),(f,则最大指向(mm  ,)上的D=_______________,若已知对称振子天线的辐射电阻为rR,则 D=_________________,若已知天线的效率为a,则增益 G=____________。 8.半波对称振子的带宽决定于 ,而对数周期振子天线的带宽则是由 决定。 9. 理想点源天线是指 的假想点源天线,其辐射方向图在空间是 面。 10. 在某方向(00, )上,设理想点源天线的电场强度为0E,某天线的电场强度为00(,)E  ,则天线的方向性系数00(,)D  和增益00(,)G  的定义表达式均可写作22000(,)/EE ,它们的定义区别为前者是 为条件,后者是 为条件。 11. 如果某天线为圆极化天线,在球坐标系下该天线的远区辐射电场应该有 两个分量,且这两个分量在最大辐射方向上应满足 , 的条件。对线极化天线来说交叉极化是指 极化,对圆极化天线来说交叉极化是指_____________________极化。 12. 设某天线的方向图函数为( , )f  ,则在(00, )方向上的方向性系数表达式为 。同样在(00, )方向上由天线辐射电阻rR和( , )f  表示的方向性系数为 。工程上,一般是采用在最大辐射方向上的方向性系数。设天线的有效面积为eS,在其最大辐射方向上的方向性系数为 。 13. 如果不计天线损耗,作发射时,在 条件下天线的辐射功率只有信号源所能供给...
