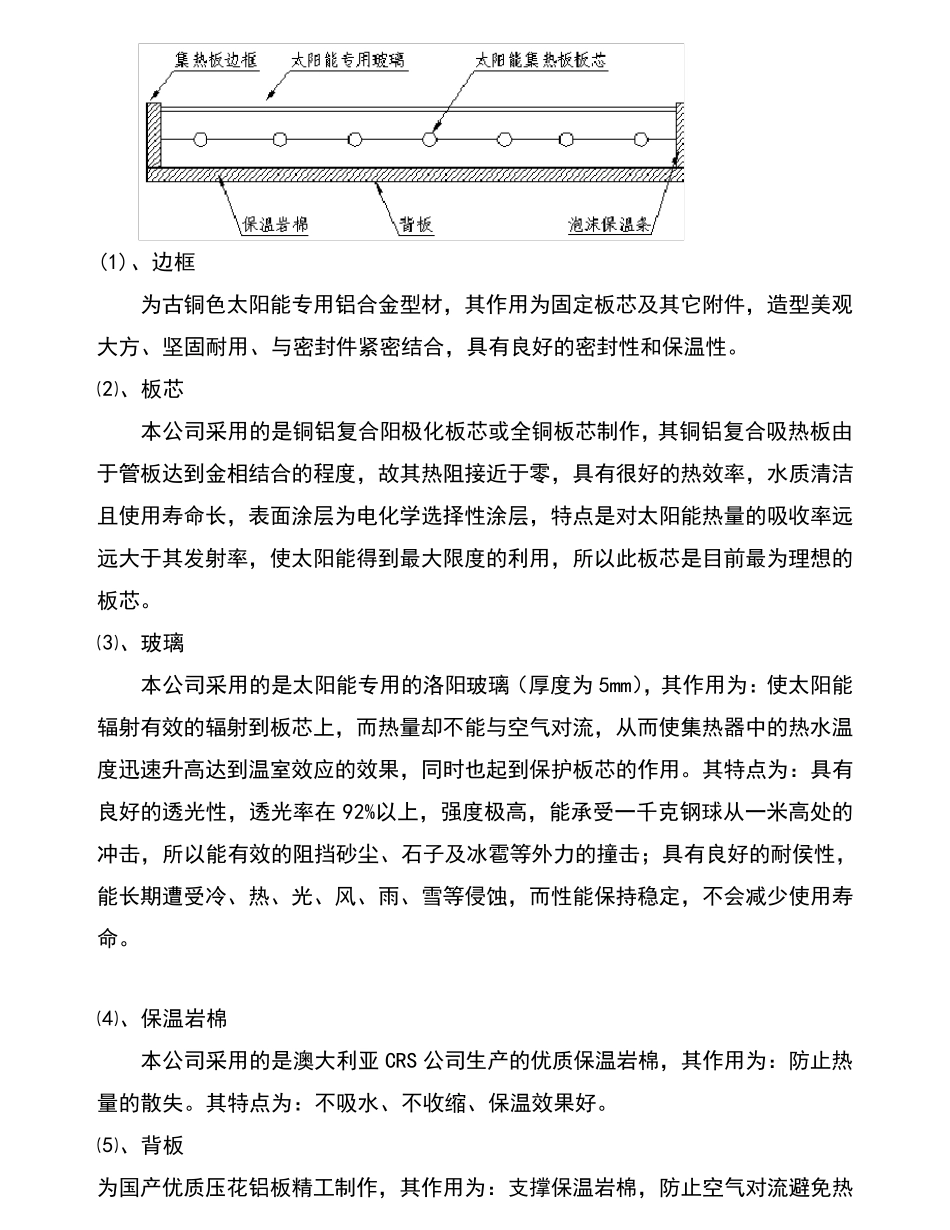

中央供热水系统工程方案 一、项目工程概况 贵医院宿舍楼要求供热水，为了满足医院用热水的需求。贵医院从环保及节能等方面考虑，要求我公司设计一套平板太阳能加空气能中央供热水方案，并作出工程报价(仅供参考)。 二、产品简介 1 太阳能热水器简介 太阳能热水器是一种吸收太阳辐射能量并向物质传递热量的装置，目前太阳能热水系统广泛应用的是平板型集热器。平板型太阳能集热器是指吸收太阳能辐射面积与透光面积相等的吸热器，它具有结构简单，可固定安装，可同时利用直射辐射和散热辐射等优点，其工作温度限于100℃以下。 太阳能热水器同燃油热水炉相比具有节约能源、安全可靠、使用方便、故障率低、维修量小（几乎没有）、使用寿命长等优点。另外太阳能热水器可以减少环境污染，水质卫生，是目前国家极力推 广的环保节能产品，是企 业 、单位 、酒店 、宾 馆 、医院、学 校 和家庭 的理 想 热水供应装置。 我公司生产的太阳能热水器采 用铜 铝 复 合 阳极化 板芯 或 全铜 板芯 制 作，造 型美 观 、坚 固耐 用； 采 用优质透光玻 璃 盖 板、辅 之 以橡 胶 密 封 ，透光性 能好 、防 水性 能强 、且 降 低了空气对 流 的散热损 失 ； 集热器背 面采 用岩 棉 作为保温材 料 ，并用压 花 铝 板做 背 板，降 低了散热损 失 ，美 观 耐 用； 集热器之 间 采 用黄 铜 连 接 件 ，水循 环阻 力小、水质卫生、连 接 可靠； 并具有微 电 脑 控 制 ，无 须 专 人 管 理 。 1、太阳能热水器的结构 如 图 所 示 太阳能热水器由 边 框 、太阳能专 用玻 璃 、板芯 、保温岩 棉 、背 板、泡 沫 保温条 以及铜 连 接 件 组 成 。 (1)、边框 为古铜色太阳能专用铝合金型材，其作用为固定板芯及其它附件，造型美观大方、坚固耐用、与密封件紧密结合，具有良好的密封性和保温性。 ⑵、板芯 本公司采用的是铜铝复合阳极化板芯或全铜板芯制作，其铜铝复合吸热板由于管板达到金相结合的程度，故其热阻接近于零，具有很好的热效率，水质清洁且使用寿命长，表面涂层为电化学选择性涂层，特点是对太阳能热量的吸收率远远大于其发射率，使太阳能得到最大限度的利用，所以此板芯是目前最为理想的板芯。 ⑶、玻璃 本公司采用的是太阳能专用的洛阳玻璃（厚度为5mm），其作用为：使太阳能辐射有效的辐射到板芯上，而热量却不能与空气对...
