奥克斯多联机方案书

奥克斯多联机方案书_第1页
1/45
奥克斯多联机方案书_第2页
2/45
奥克斯多联机方案书_第3页
3/45

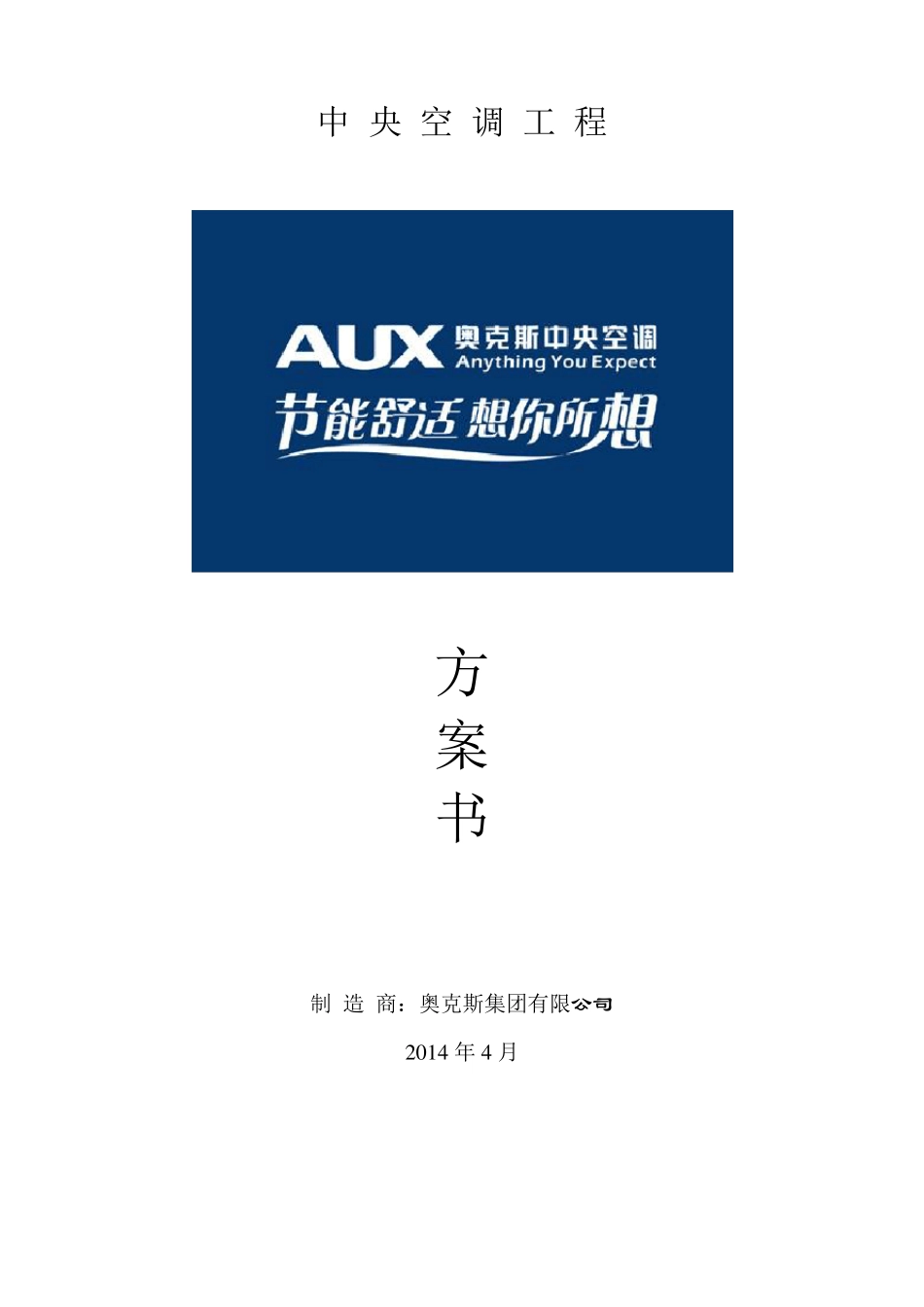

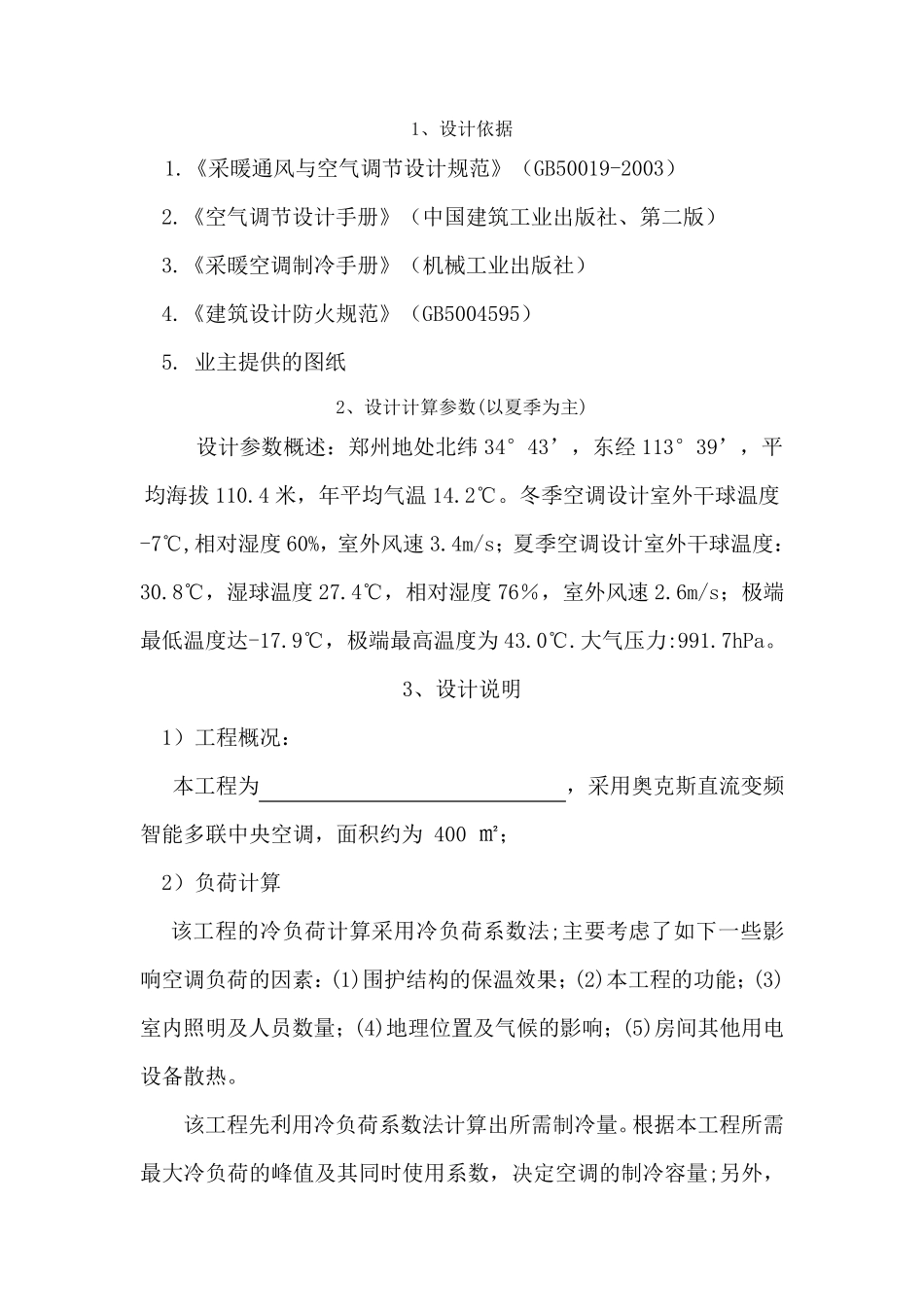

中 央 空 调 工 程 方 案 书 制 造 商:奥克斯集团有限公司 2 0 1 4 年 4 月 1、设计依据 1.《采暖通风与空气调节设计规范》(GB50019-2003) 2.《空气调节设计手册》(中国建筑工业出版社、第二版) 3.《采暖空调制冷手册》(机械工业出版社) 4.《建筑设计防火规范》(GB5004595) 5. 业主提供的图纸 2、设计计算参数(以夏季为主) 设计参数概述:郑州地处北纬34°43’,东经 113°39’,平均海拔 110.4 米,年平均气温 14.2℃。冬季空调设计室外干球温度-7℃,相对湿度 60%,室外风速 3.4m/s;夏季空调设计室外干球温度:30.8℃,湿球温度 27.4℃,相对湿度 76%,室外风速 2.6m/s;极端最低温度达-17.9℃,极端最高温度为43.0℃.大气压力:991.7hPa。 3、设计说明 1)工程概况: 本工程为 ,采用奥克斯直流变频智能多联中央空调,面积约为 400 ㎡; 2)负荷计算 该工程的冷负荷计算采用冷负荷系数法;主要考虑了如下一些影响空调负荷的因素:(1)围护结构的保温效果;(2)本工程的功能;(3)室内照明及人员数量;(4)地理位置及气候的影响;(5)房间其他用电设备散热 。 该工程先 利 用冷负荷系数法计算出所 需 制冷量。根 据本工程所 需最大冷负荷的峰 值 及其同 时 使 用系数,决 定 空调的制冷容 量;另 外, 还主要考虑了空调在制冷时的各修正系数,分别为: 1、室内空气湿球温度能力修正;室外空气干球温度能力修正; 2、风量变化率的影响能力修正;管长、落差对能力影响的修正; 3、室内机容量能力修正。 最后根据修正后的冷负荷值选择空调主机的容量,确定主机的型号。 3)室内机布置 考虑各功能房间结构及气流组织;室内采用薄型风管天井式。原则是: ①室内机暗装吊顶; ②不影响室内装修效果; ③净化空气,健康舒适,方便安装。 4)室外机的布置 (1)室外机放置在建筑物后方;室外机安装原则是通风良好,便于施工安装且不影响整个建筑的美观,用户可以自己选择在室外机外加围护结构以加强美观性。 (2)在建筑的正面看不到空调的室外机和管路,增强建筑的美感; (3)室外机统一布置易于施工,缩短工期。 5)管路布置 ①全部为暗装,在室内看不到空调的连接管,增强管路布置的美观性; ②冷凝水尽量采用就近排水原则,直接排到卫生间或室外落水管; ③管路布置尽量使之最短化。 6)室内温度设定由遥控器控制,系统的能量调节由室外主机调节;每个系统可单独控制。...
