如何从Protel99导出Gerber档

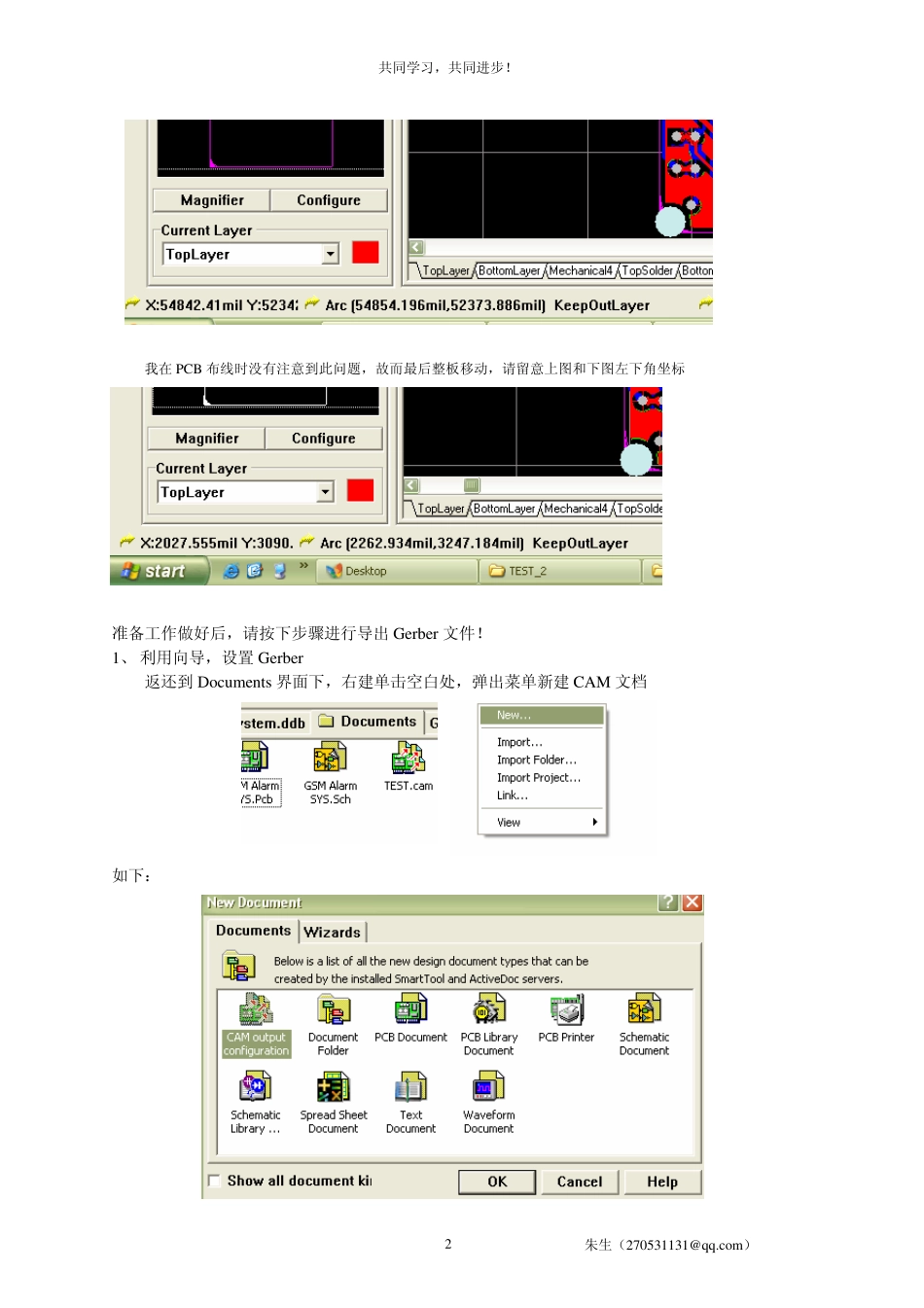

共同学习，共同进步！ 朱生（270531131@qq.com） 1从Protel 99 SE 到Gerber 全攻略 CAM350 再重生Gerber 以下详细说明如何从一个已制作好的Protel 99 SE 导出Gerber 文件，且用CAM350 查看、修改，再次导出Gerber 文件！经验，有问题的请提出联系我：270531131@qq.com 另：在尝试过程中录制了一段视频，有需要者可向我索取，效果不是很好！ 一、从Protel 99 SE 导出Gerber 文件文件：： 注意：在从原理图生成 PCB，及布线时，要将整个图面移至左下角，否则生成 Gerber 文件用CAM350 打开后显示不全（一般都会有钻孔层与其它层偏位，而钻孔层会只有一半或根本无法显示在 CAM350 的视窗中）。 如下图所示： 共同学习，共同进步！ 朱生（270531131@qq.com） 2 我在PCB 布线时没有注意到此问题，故而最后整板移动，请留意上图和下图左下角坐标 准备工作做好后，请按下步骤进行导出Gerber 文件！ 1、 利用向导，设置 Gerber 返还到Docu ments 界面下，右建单击空白处，弹出菜单新建 CAM 文档 如下： 共同学习，共同进步！ 朱生（270531131@qq.com） 3OK 后退出，此时在Documents 下多出一个文件（可重命名），双击打开后弹出选择PCB 若仅有一个PCB，只直接OK，若有多个选择要导出Gerber 文件的PCB 文件，OK 后会弹出Output Wizard（输出向导），我们在此直接点击Finish 退出（亦可根据向导生成）。 此时在CAMManager1.cam 中如下所示： 共同学习，共同进步！ 朱生（270531131@qq.com） 4在此空白处单击右键弹出菜单，选择 Insert Gerber… (插入 Gerber) 选择输出 Gerber 相关参数，注意：这些设置均可按默认值，但尺寸单位选择必须要和导出钻孔文件参数选择要一致，一般如上图选择： 表示英制单位，小数点后 3 位有效数字，也可重命名（直接输入文件名即可）； 相应后面的选择如下（未说明即保持默认即可） 在 Layers 中按下设置 共同学习，共同进步！ 朱生（270531131@qq.com） 5 设置完成后点OK 退出，此时已向导完成Gerber； 2、 利用向导，生成钻孔文件 右键单击空白处选择 Insert NC Drill… (插入钻孔文件) 如下： 共同学习，共同进步！ 朱生（270531131@qq.com） 6 若单位保持一致，则可直接点击OK，退出（可重命名）； 3、 生成 Gerber 和钻孔数据 在空白处单击右键菜单，选择：Generate CAM Files ，或直接点按 F9，待运行结束后会发...
