如何创建新的PCB封装

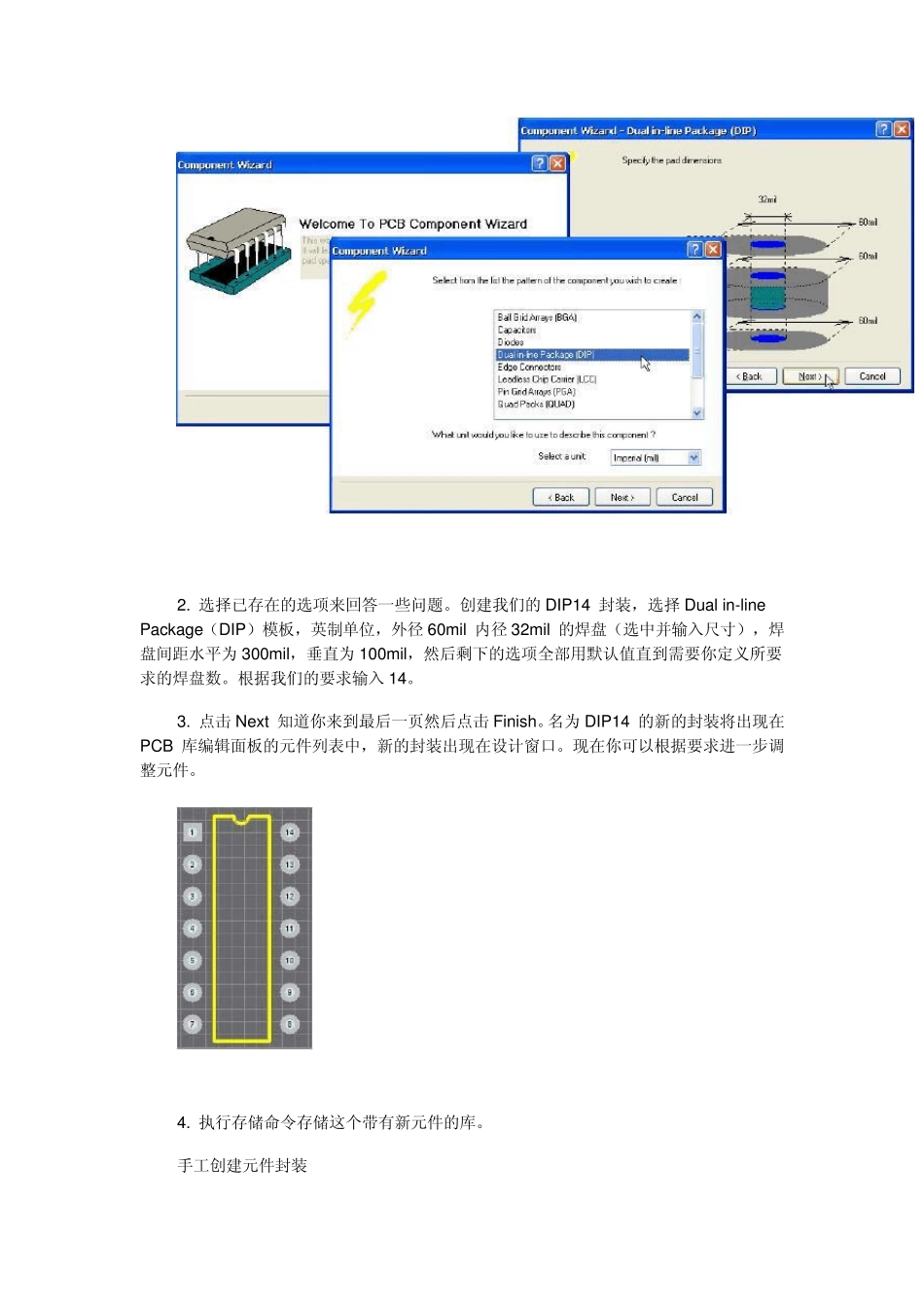

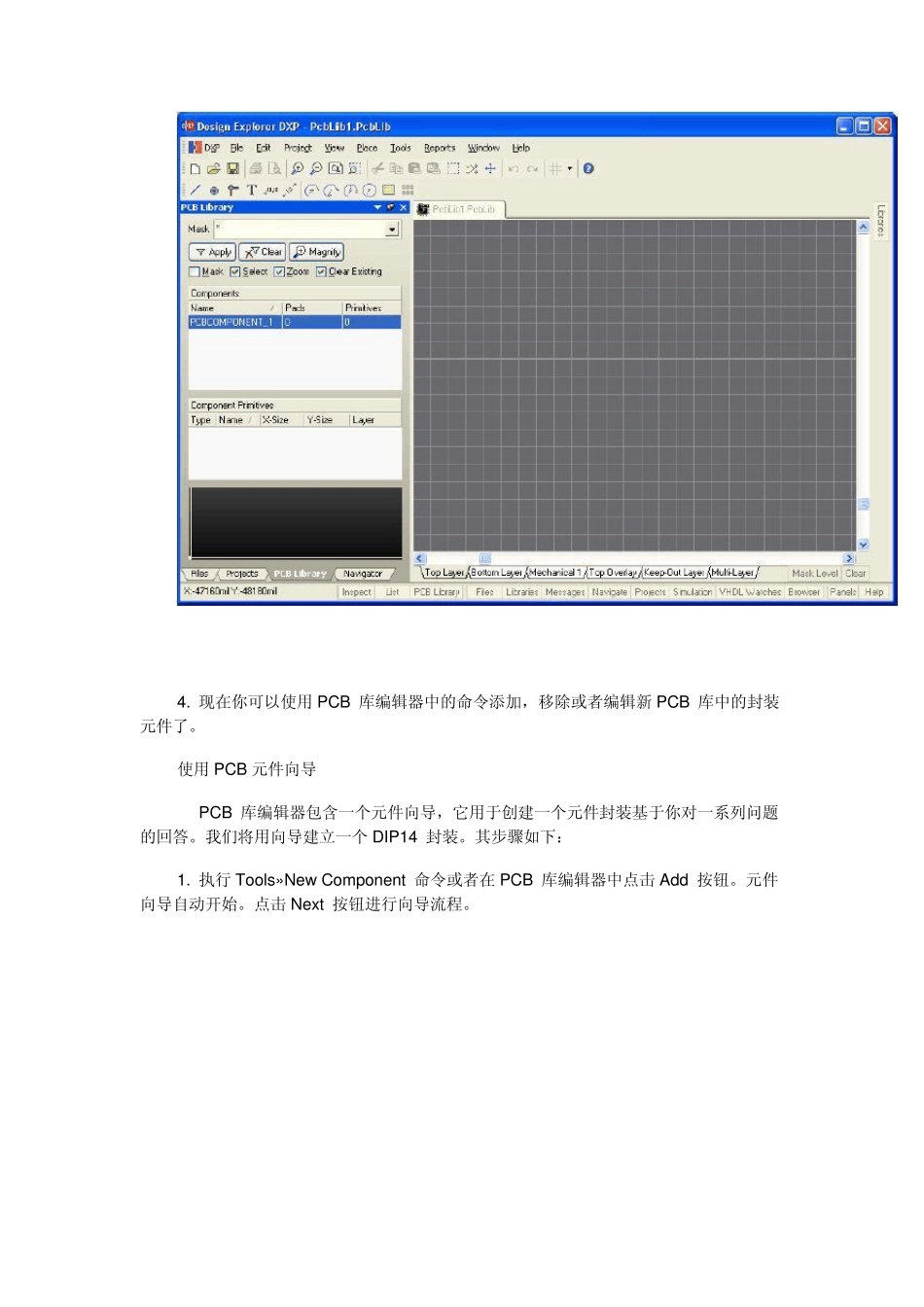

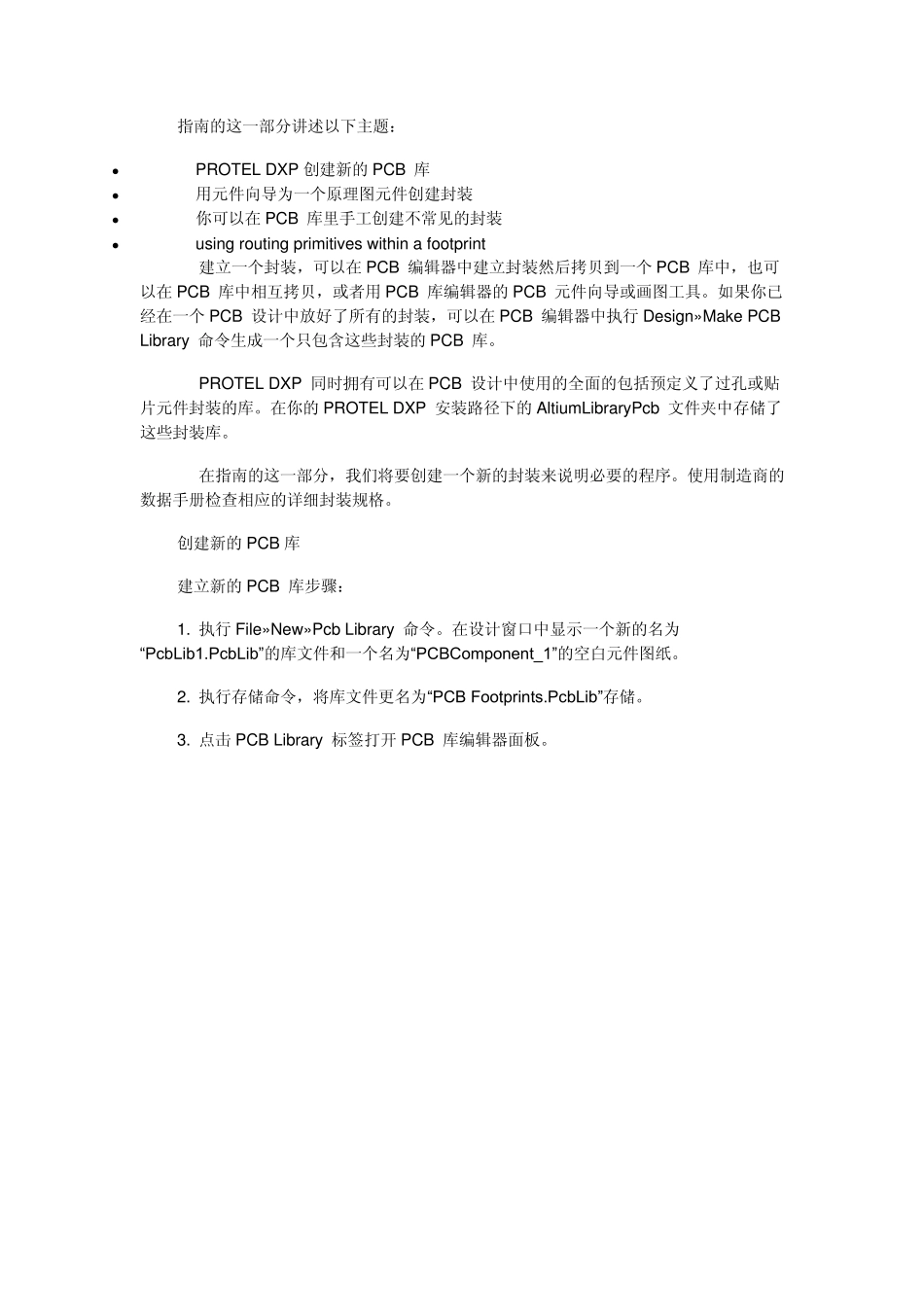

指南的这一部分讲述以下主题：  PROTEL DXP 创建新的PCB 库  用元件向导为一个原理图元件创建封装  你可以在PCB 库里手工创建不常见的封装  using routing primitives within a footprint 建立一个封装，可以在PCB 编辑器中建立封装然后拷贝到一个PCB 库中，也可以在PCB 库中相互拷贝，或者用PCB 库编辑器的PCB 元件向导或画图工具。如果你已经在一个PCB 设计中放好了所有的封装，可以在PCB 编辑器中执行 Design»Make PCB Library 命令生成一个只包含这些封装的PCB 库。 PROTEL DXP 同时拥有可以在PCB 设计中使用的全面的包括预定义了过孔或贴片元件封装的库。在你的PROTEL DXP 安装路径下的AltiumLibraryPcb 文件夹中存储了这些封装库。 在指南的这一部分，我们将要创建一个新的封装来说明必要的程序。使用制造商的数据手册检查相应的详细封装规格。 创建新的PCB 库 建立新的PCB 库步骤： 1. 执行 File»New»Pcb Library 命令。在设计窗口中显示一个新的名为“PcbLib1.PcbLib”的库文件和一个名为“PCBComponent_1”的空白元件图纸。 2. 执行存储命令，将库文件更名为“PCB Footprints.PcbLib”存储。 3. 点击 PCB Library 标签打开 PCB 库编辑器面板。 4. 现在你可以使用PCB 库编辑器中的命令添加，移除或者编辑新PCB 库中的封装元件了。 使用PCB 元件向导 PCB 库编辑器包含一个元件向导，它用于创建一个元件封装基于你对一系列问题的回答。我们将用向导建立一个 DIP14 封装。其步骤如下： 1. 执行 Tools»New Component 命令或者在PCB 库编辑器中点击 Add 按钮。元件向导自动开始。点击 Next 按钮进行向导流程。 2. 选择已存在的选项来回答一些问题。创建我们的DIP14 封装，选择Dual in-line Package（DIP）模板，英制单位，外径 60mil 内径 32mil 的焊盘（选中并输入尺寸），焊盘间距水平为 300mil，垂直为 100mil，然后剩下的选项全部用默认值直到需要你定义所要求的焊盘数。根据我们的要求输入 14。 3. 点击 Next 知道你来到最后一页然后点击 Finish。名为 DIP14 的新的封装将出现在PCB 库编辑面板的元件列表中，新的封装出现在设计窗口。现在你可以根据要求进一步调整元件。 4. 执行存储命令存储这个带有新元件的库。 手工创建元件封装 在PCB 库编辑器中创建和修改封装使用一套和在PCB 编辑器中使用的一样的工具及设计...
