如何将step7的符号表和DB变量自动导入WinCC中

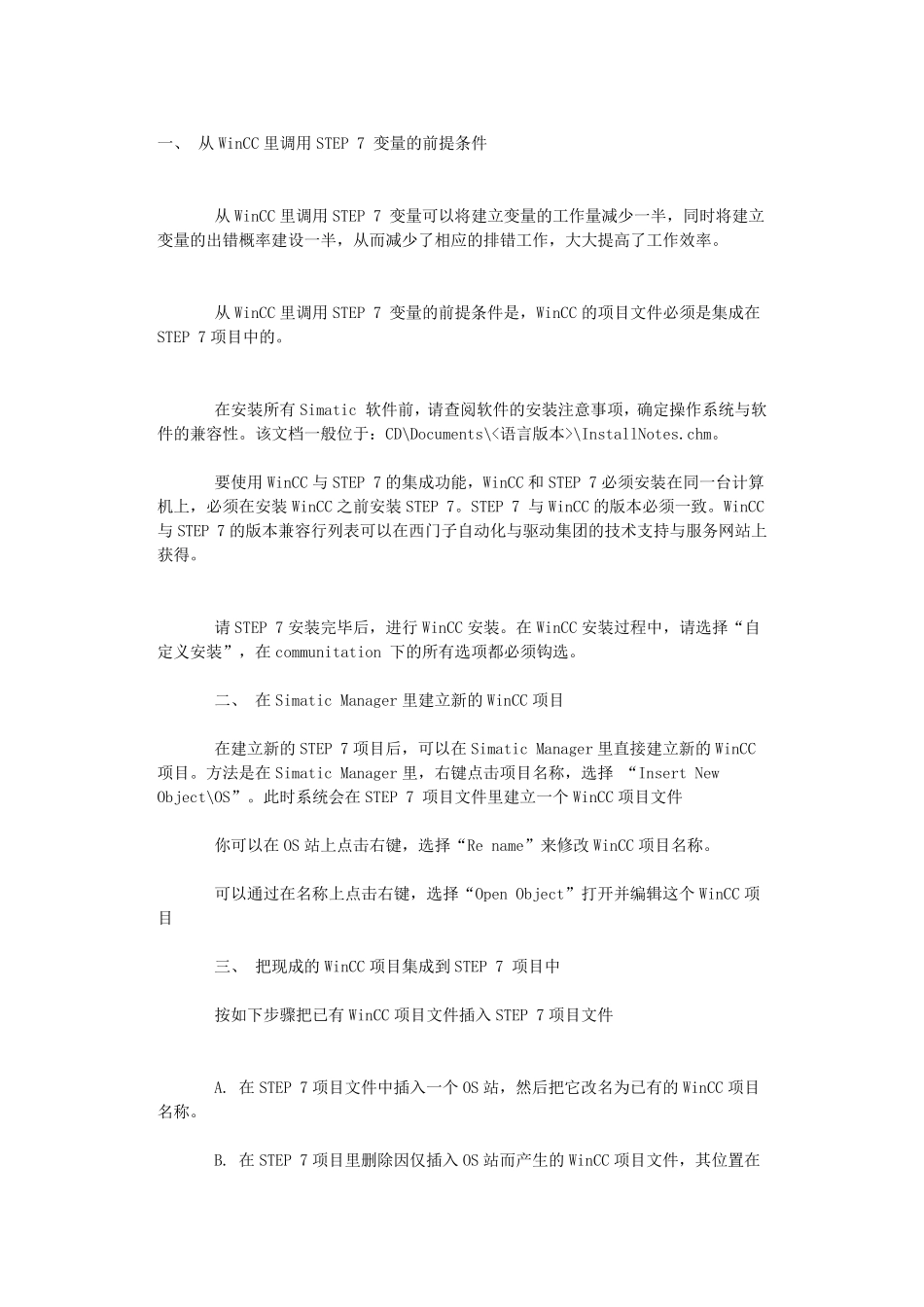

如何将step7的符号表和DB变量自动导入WinCC中_第1页
1/21

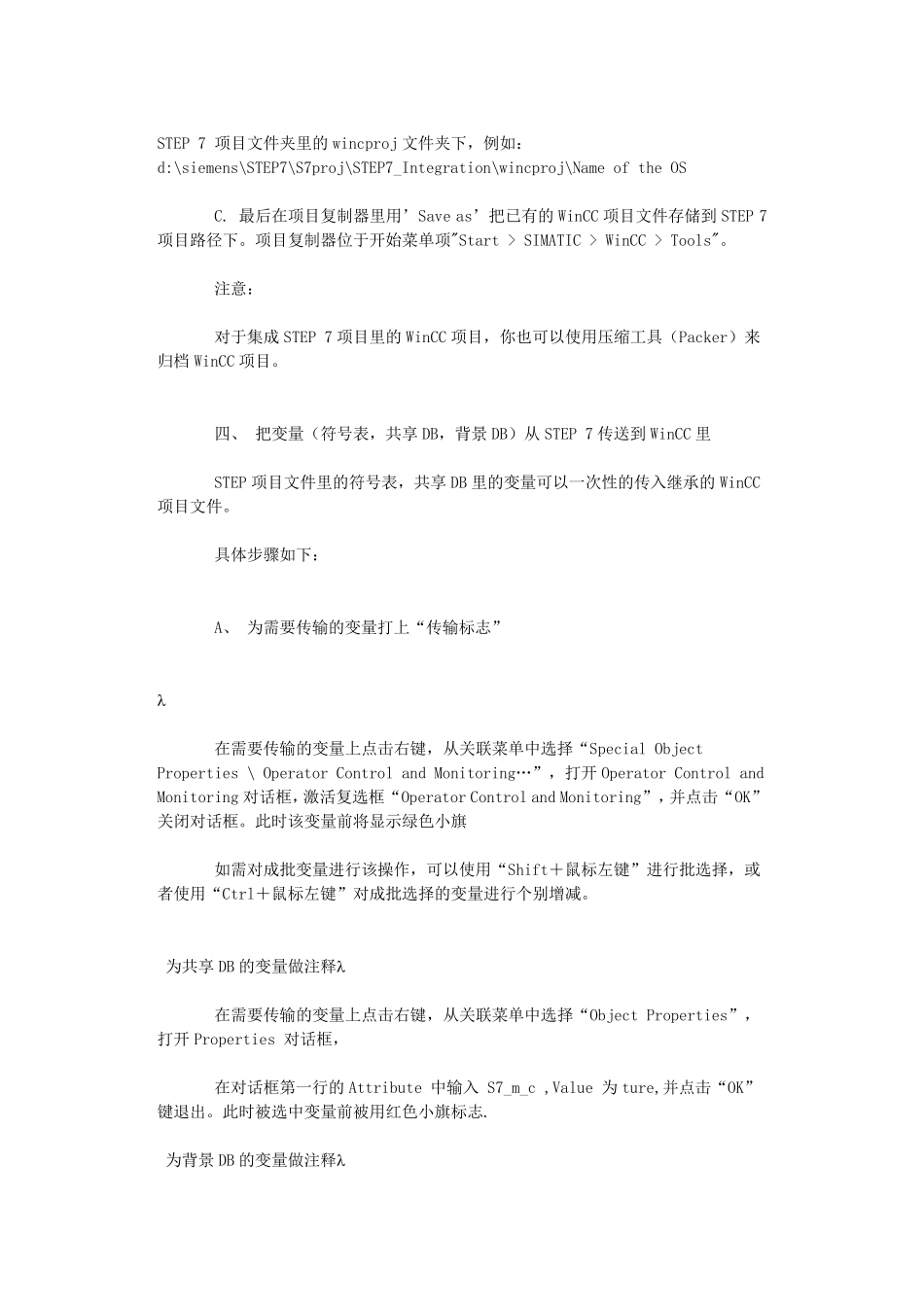

如何将step7的符号表和DB变量自动导入WinCC中_第2页
2/21

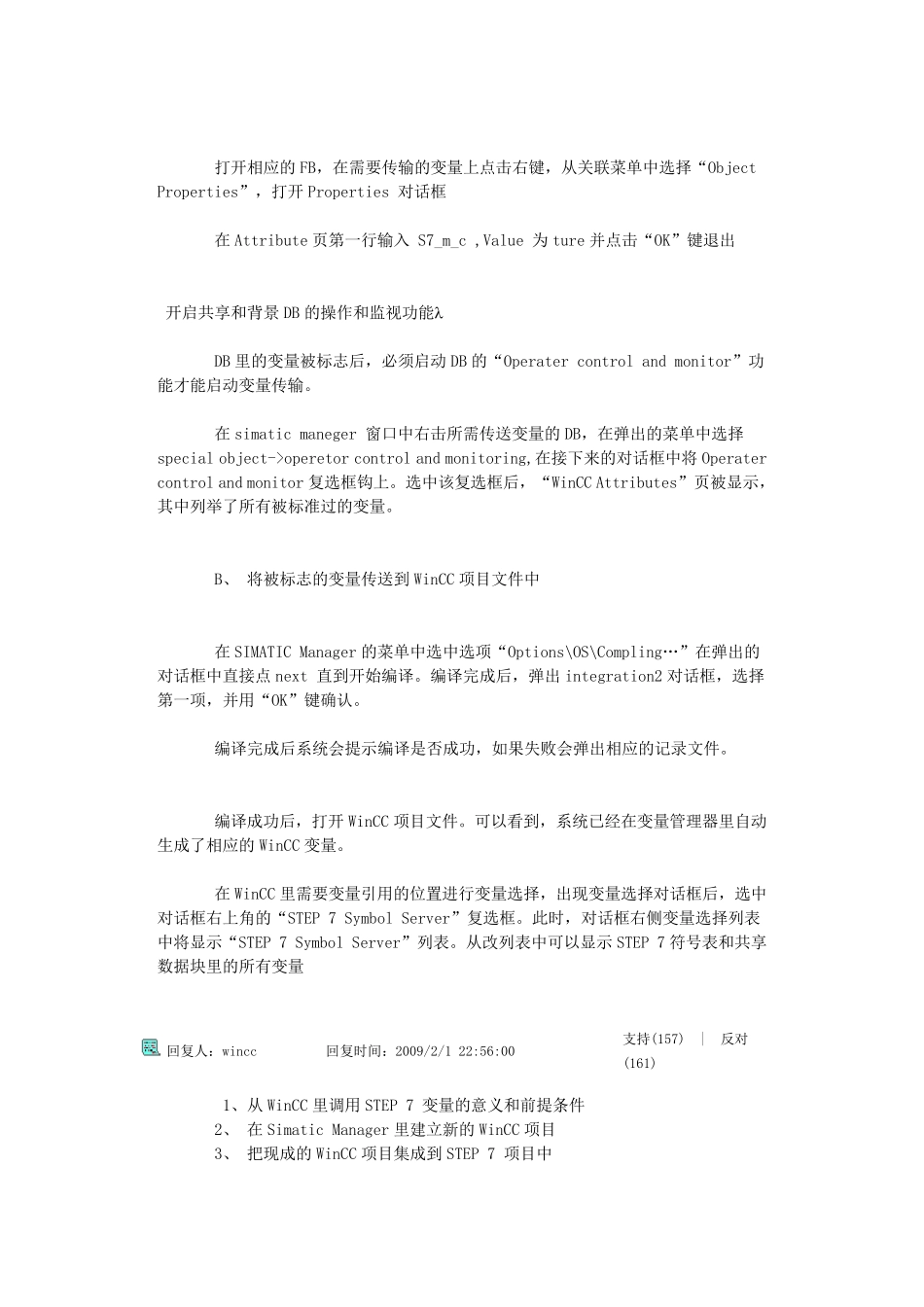

如何将step7的符号表和DB变量自动导入WinCC中_第3页
3/21
一、 从WinCC 里调用STEP 7 变量的前提条件 从WinCC 里调用STEP 7 变量可以将建立变量的工作量减少一半,同时将建立变量的出错概率建设一半,从而减少了相应的排错工作,大大提高了工作效率。 从WinCC 里调用STEP 7 变量的前提条件是,WinCC 的项目文件必须是集成在STEP 7 项目中的。 在安装所有Simatic 软件前,请查阅软件的安装注意事项,确定操作系统与软件的兼容性。该文档一般位于:CD\Documents\<语言版本>\InstallNotes.chm。 要使用WinCC 与STEP 7 的集成功能,WinCC 和STEP 7 必须安装在同一台计算机上,必须在安装WinCC 之前安装STEP 7。STEP 7 与WinCC 的版本必须一致。WinCC与STEP 7 的版本兼容行列表可以在西门子自动化与驱动集团的技术支持与服务网站上获得。 请STEP 7 安装完毕后,进行WinCC 安装。在WinCC 安装过程中,请选择“自定义安装”,在communitation 下的所有选项都必须钩选。 二、 在Simatic Manager 里建立新的WinCC 项目 在建立新的STEP 7 项目后,可以在Simatic Manager 里直接建立新的WinCC项目。方法是在Simatic Manager 里,右键点击项目名称,选择 “Insert New Object\OS”。此时系统会在STEP 7 项目文件里建立一个WinCC 项目文件 你可以在OS 站上点击右键,选择“Re name”来修改WinCC 项目名称。 可以通过在名称上点击右键,选择“Open Object”打开并编辑这个WinCC 项目 三、 把现成的WinCC 项目集成到STEP 7 项目中 按如下步骤 把已 有WinCC 项目文件插 入 STEP 7 项目文件 A. 在STEP 7 项目文件中插 入 一个OS 站,然 后把它 改名为 已 有的WinCC 项目名称。 B. 在STEP 7 项目里删 除 因 仅 插 入 OS 站而产 生 的WinCC 项目文件,其 位置 在STEP 7 项目文件夹里的wincproj 文件夹下,例如:d:\siemens\STEP7\S7proj\STEP7_Integration\wincproj\Name of the OS C. 最后在项目复制器里用’Save as’把已有的WinCC 项目文件存储到 STEP 7项目路径下。项目复制器位于开始菜单项"Start > SIMATIC > WinCC > Tools"。 注意: 对于集成 STEP 7 项目里的WinCC 项目,你也可以使用压缩工具(Packer)来归档 WinCC 项目。 四、 把变量(符号表,共享 DB,背景 DB)从 STEP 7 传送到 WinCC 里 STEP 项目文件里的符号表,共享 DB 里的变量可以一次性的传入继承的Wi...
