如何焊接贴片元件经验归纳(图片教程)

如何焊接贴片元件经验归纳(图片教程)_第1页
1/10
如何焊接贴片元件经验归纳(图片教程)_第2页
2/10
如何焊接贴片元件经验归纳(图片教程)_第3页
3/10

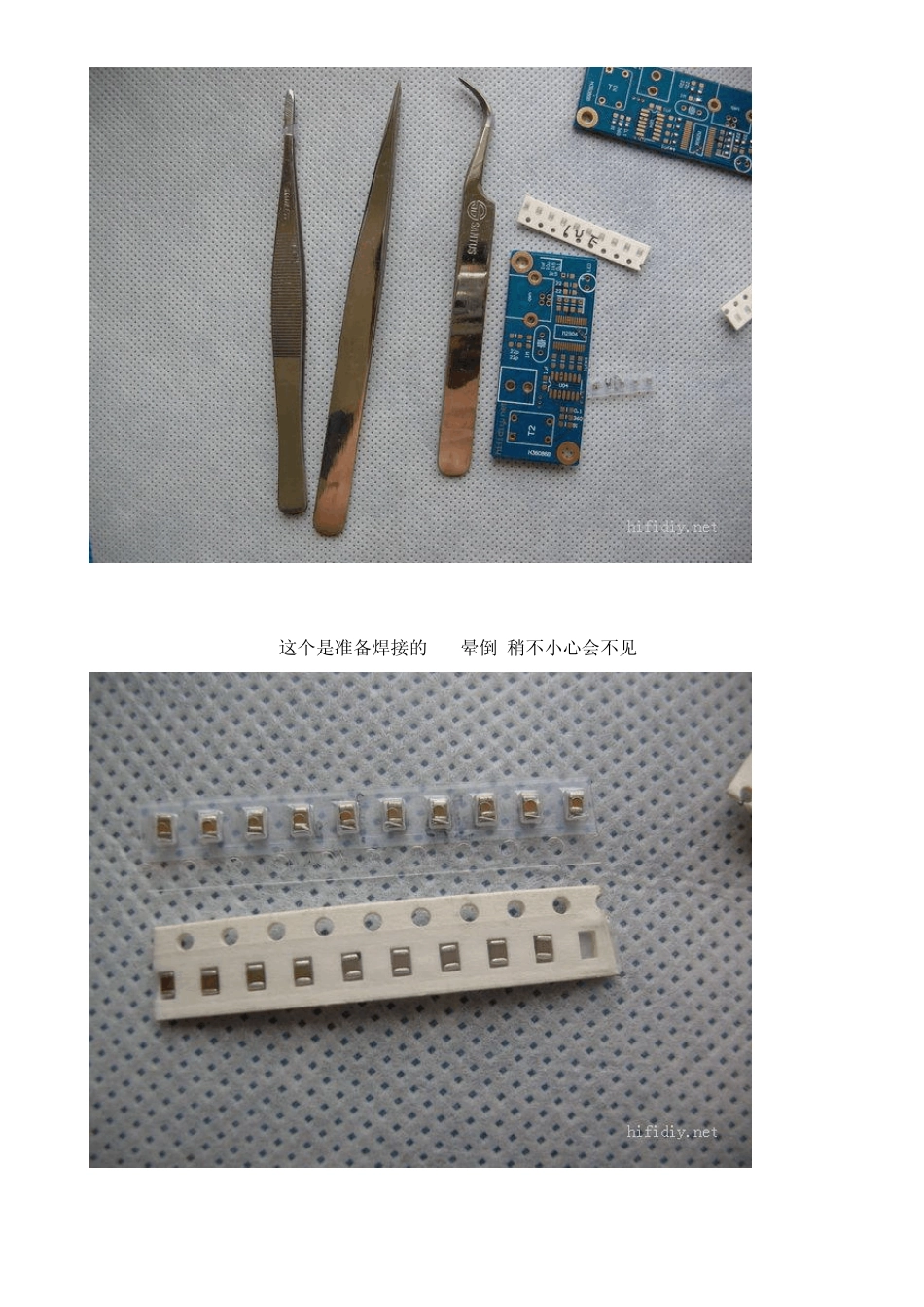

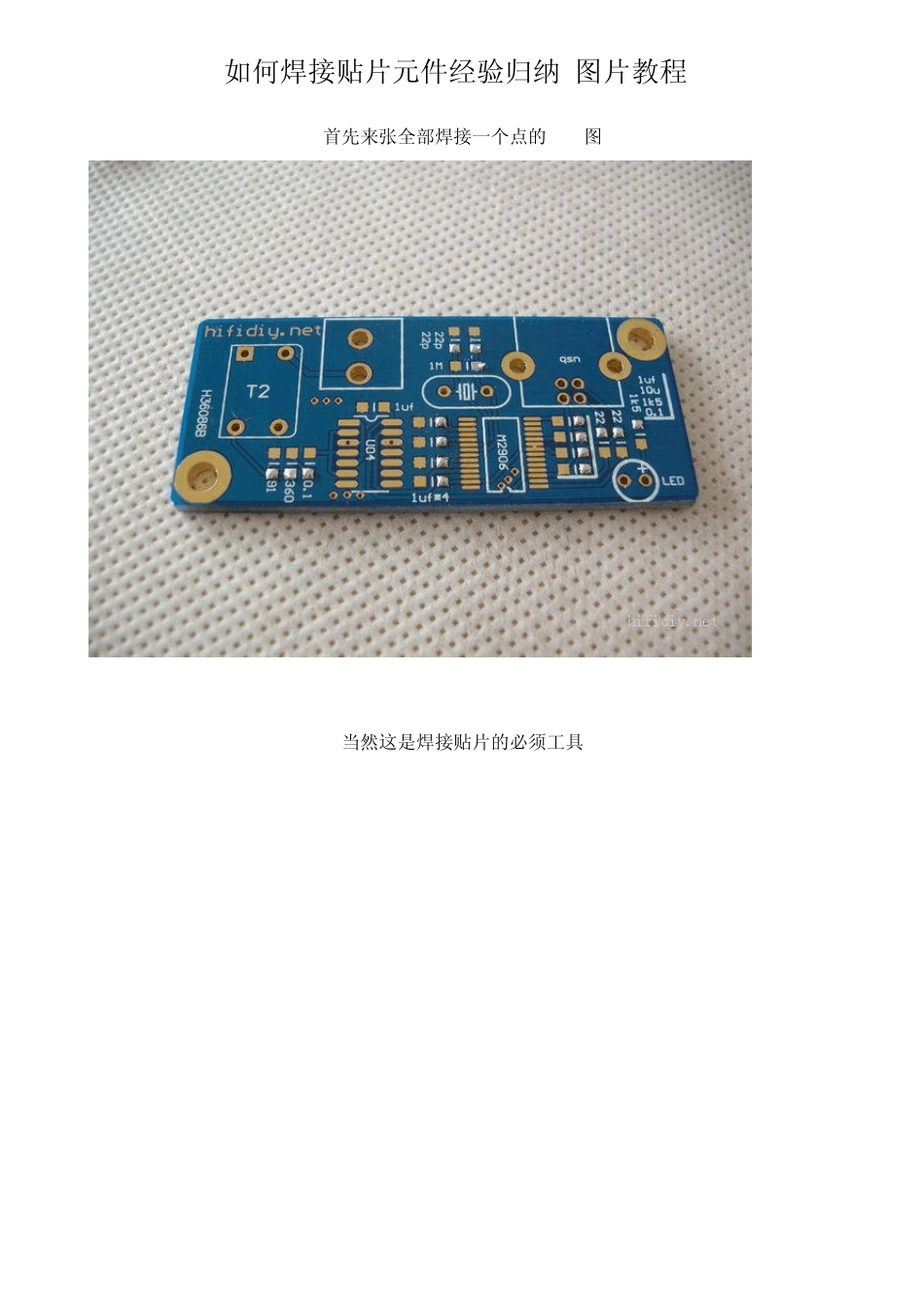

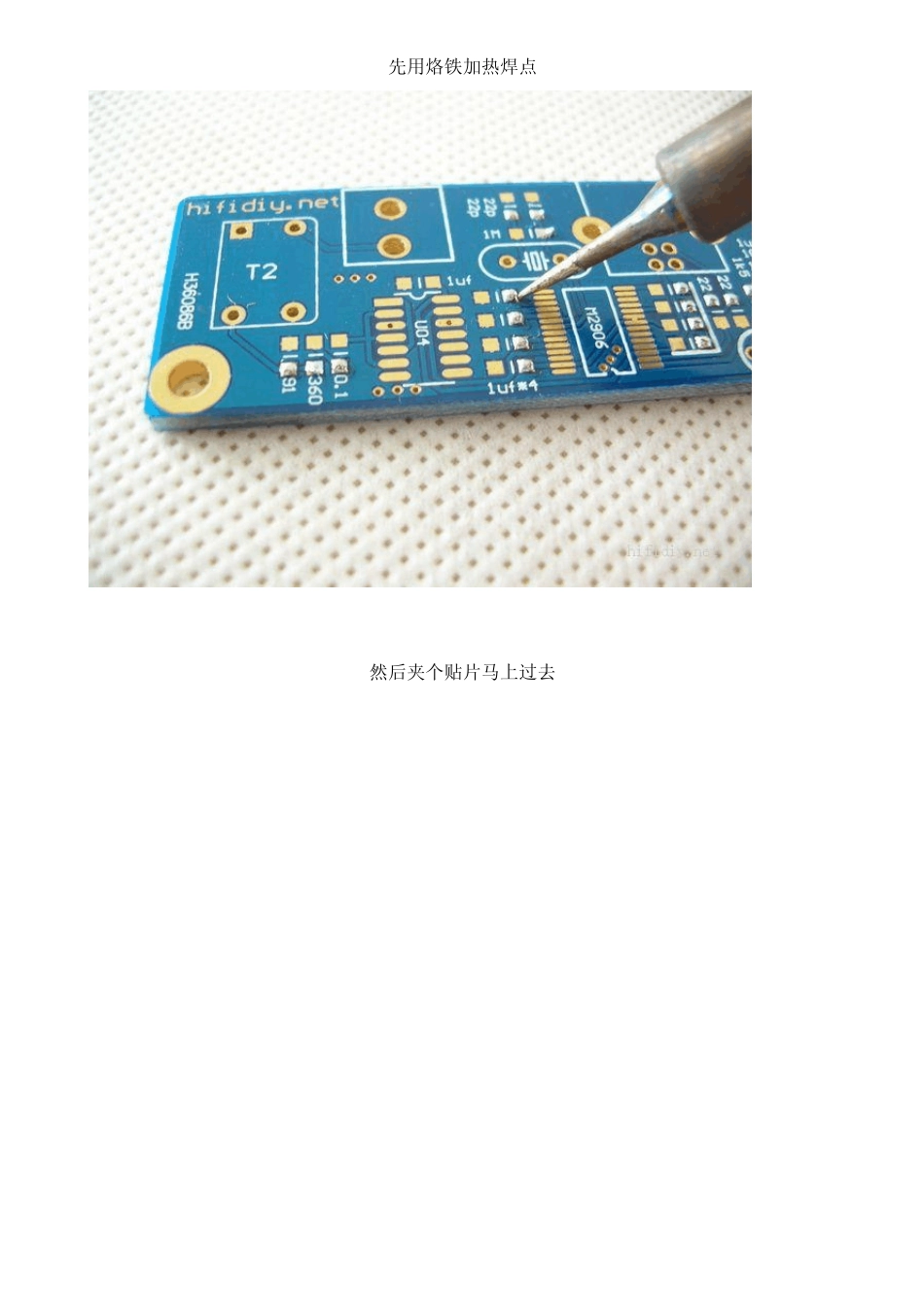

如何焊接贴片元件经验归纳(图片教程) 首先来张全部焊接一个点的 PCB图 当然这是焊接贴片的必须工具 这个是准备焊接的DD(晕倒,稍不小心会不见) 先用烙铁加热焊点 然后夹个贴片马上过去 等贴片固定后焊接另外一边! 焊接IC了,先在PCB上固定贴片IC的一个脚 然后大规模全部堆满脚!成了这个样子 然后找跟细铜丝和松香 象拉丝苹果 放到IC脚上!用铜丝吸锡 最后用酒精清洗(用棉签) 你会发现松香很块就会融化而不见! 做点结尾工作 完成的样子 手工焊接贴片元件经验归纳 现在越来越多的电路板采用表面贴装元件,同传统的封装相比,它可以减少电路板的面积,易于大批量加工,布线密度高。贴片电阻和电容的引线电感大大减少,在高频电路中具有很大的优越性。表面贴装元件的不方便之处是不便于手工焊接。 一、焊接要点 一般的分立元件,只要心细手稳,掌握方法就可以。关键是表贴的集成电路除了心细之外,还得有些好的工具,如一把好的烙铁(专用于焊表贴集成电路的),头儿细得像锥子一样。但长时间烧也不坏。贴片焊膏是必不可少的。如果想焊的更好些,更快些,买一台热风台就可以了,先拿小烙铁焊上两三个管脚,对准位置后,涂上焊膏,热风一吹,非常漂亮!但这种焊法,最后一定要拿放大镜,针尖,这两样工具一个一个管脚的检验,以防接触不良。对于引脚间距细密的,首先在干净的焊盘上涂上一层焊锡膏,再用干净的恒温电烙铁往焊盘上薄薄一层焊锡,把元件放置上去对准,上锡固定好对角,然后随意挑一边用烙铁垂直引脚出线方向较缓滑过,同时稍用力下压元件这条边;然后就同样方法焊对边;然后就另外两边。最后检查,不好的地方重新焊过。 二、所需的工具 1 普通温控烙铁 2 酒精 3 脱脂棉 4 镊子 5 防静电腕带 6 焊锡丝 7 松香焊锡膏 8 放大镜 二、焊接方法 1 . 在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。 2 . 用镊子小心地将PQFP芯片放到PCB板上,注意不要损坏引脚。使其与焊盘对齐,要保证芯片的放置方向正确。把烙铁的温度调到300多摄氏度,将烙铁头尖沾上少量的焊锡,用工具向下按住已对准位置的芯片,在两个对角位置的引脚上加少量的焊剂,仍然向下按住芯片,焊接两个对角位置上的引脚,使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准。如有必要可进行调整或拆除并重新在PCB板上对准位置。 3 . 开...
