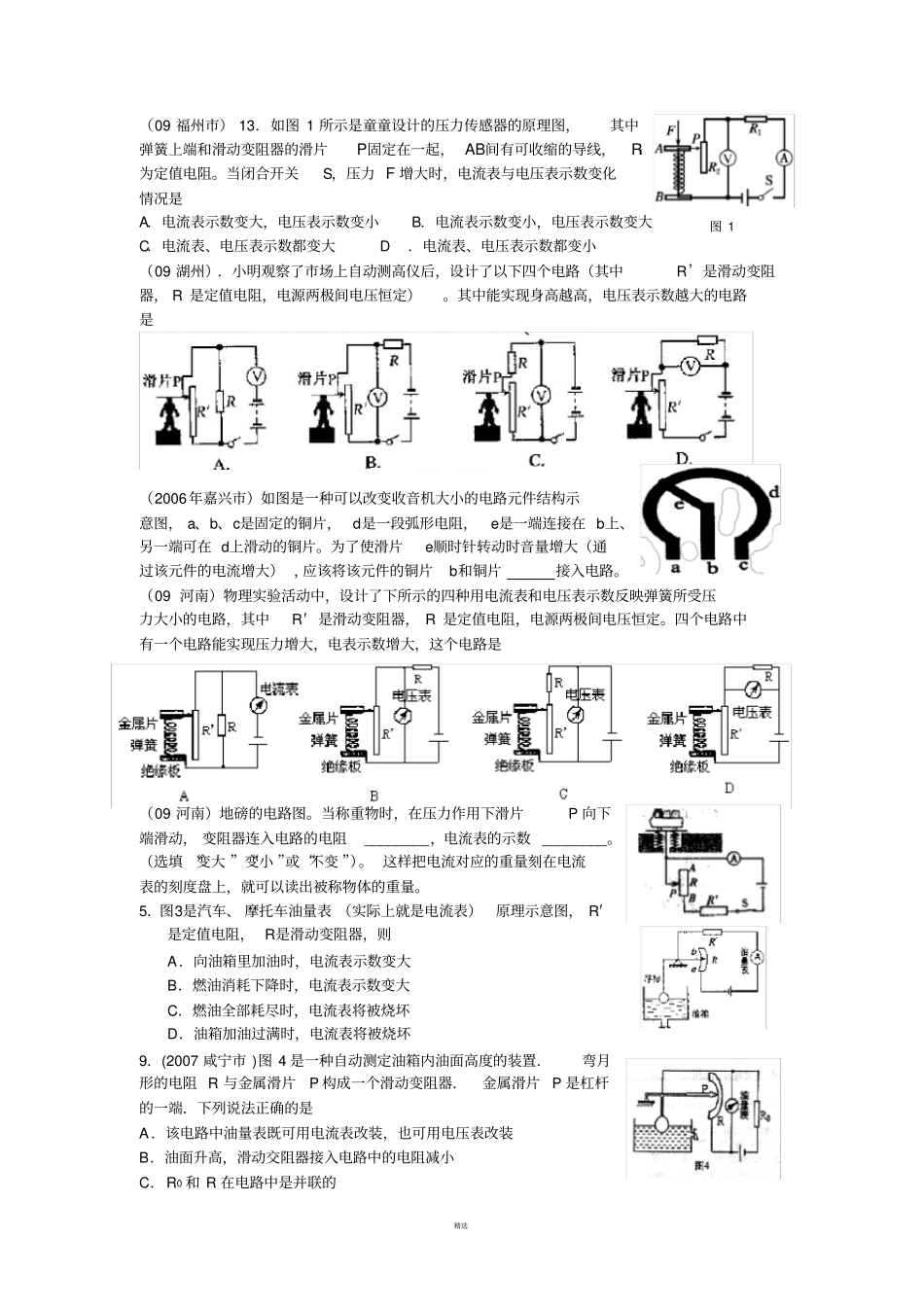

精选（09 福州市） 13．如图 1 所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起， AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力 F 增大时，电流表与电压表示数变化情况是A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大 D．电流表、电压表示数都变小（09 湖州）．小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器， R 是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是（2006年嘉兴市）如图是一种可以改变收音机大小的电路元件结构示意图， a、b、c是固定的铜片， d是一段弧形电阻，e是一端连接在 b上、另一端可在 d上滑动的铜片。为了使滑片e顺时针转动时音量增大（通过该元件的电流增大） ，应该将该元件的铜片b和铜片接入电路。（09 河南）物理实验活动中，设计了下所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′ 是滑动变阻器， R 是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（09 河南）地磅的电路图。当称重物时，在压力作用下滑片P 向下端滑动， 变阻器连入电路的电阻________，电流表的示数 ________。（选填 “变大 ”“变小 ”或“不变 ”）。 这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。5．图3是汽车、 摩托车油量表 （实际上就是电流表）原理示意图， R′是定值电阻， R是滑动变阻器，则A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏9．(2007 咸宁市 )图 4 是一种自动测定油箱内油面高度的装置．弯月形的电阻 R 与金属滑片P 构成一个滑动变阻器．金属滑片 P 是杠杆的一端．下列说法正确的是A．该电路中油量表既可用电流表改装，也可用电压表改装B．油面升高，滑动交阻器接入电路中的电阻减小C．R0 和 R 在电路中是并联的图 1精选图D．电路中的电流越小，油量表指示油面的高度值越大16、计算机鼠标内装有起自动控制作用的传感器，图6 是它的工作原理示意图。 当物体 M 在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M 移动的距离。当物体M 向右移动时，电流表示数将 ______电压表示数将 _____...
