用300B制作胆机

用300B制作胆机_第1页
1/9

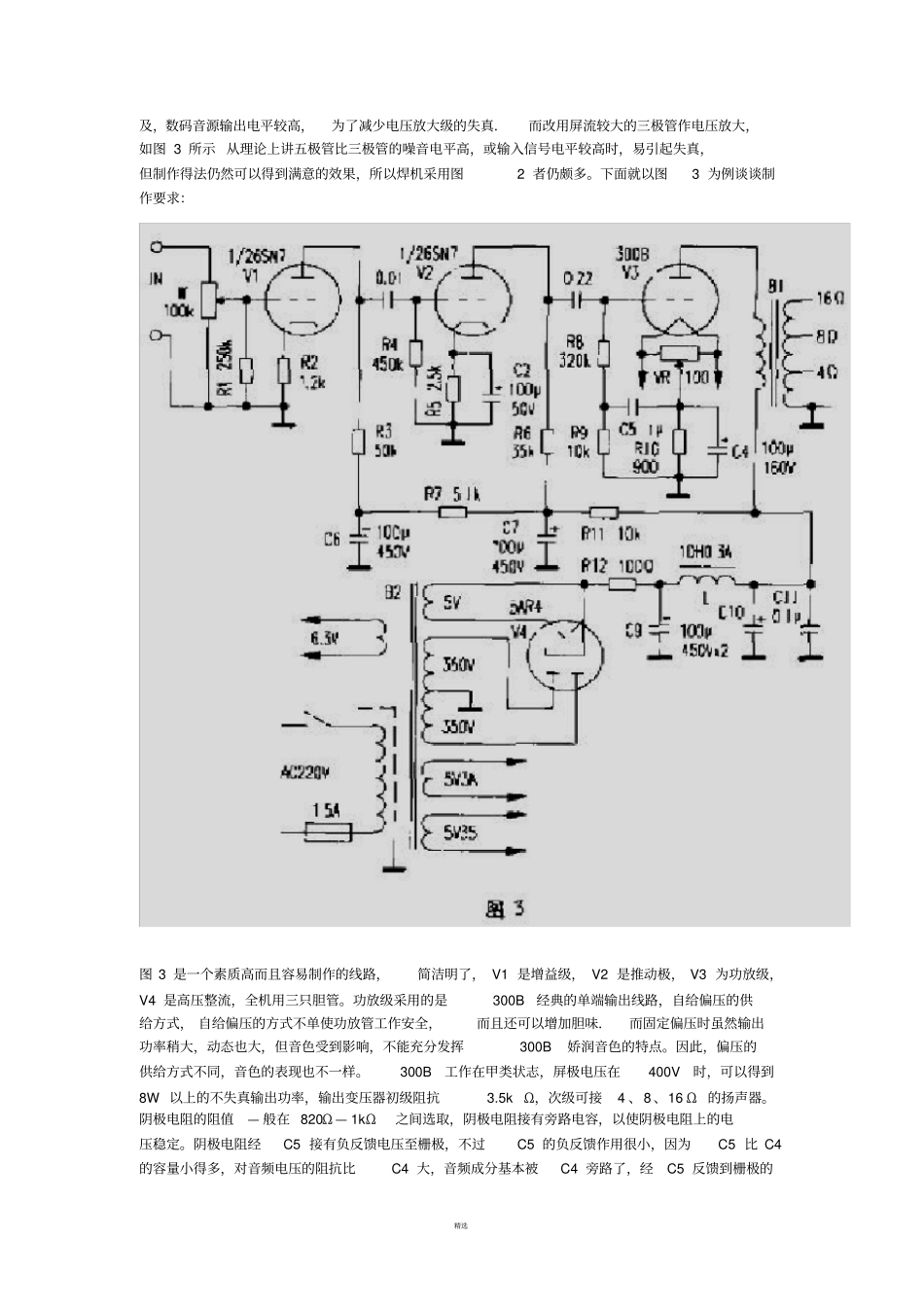

用300B制作胆机_第2页
2/9

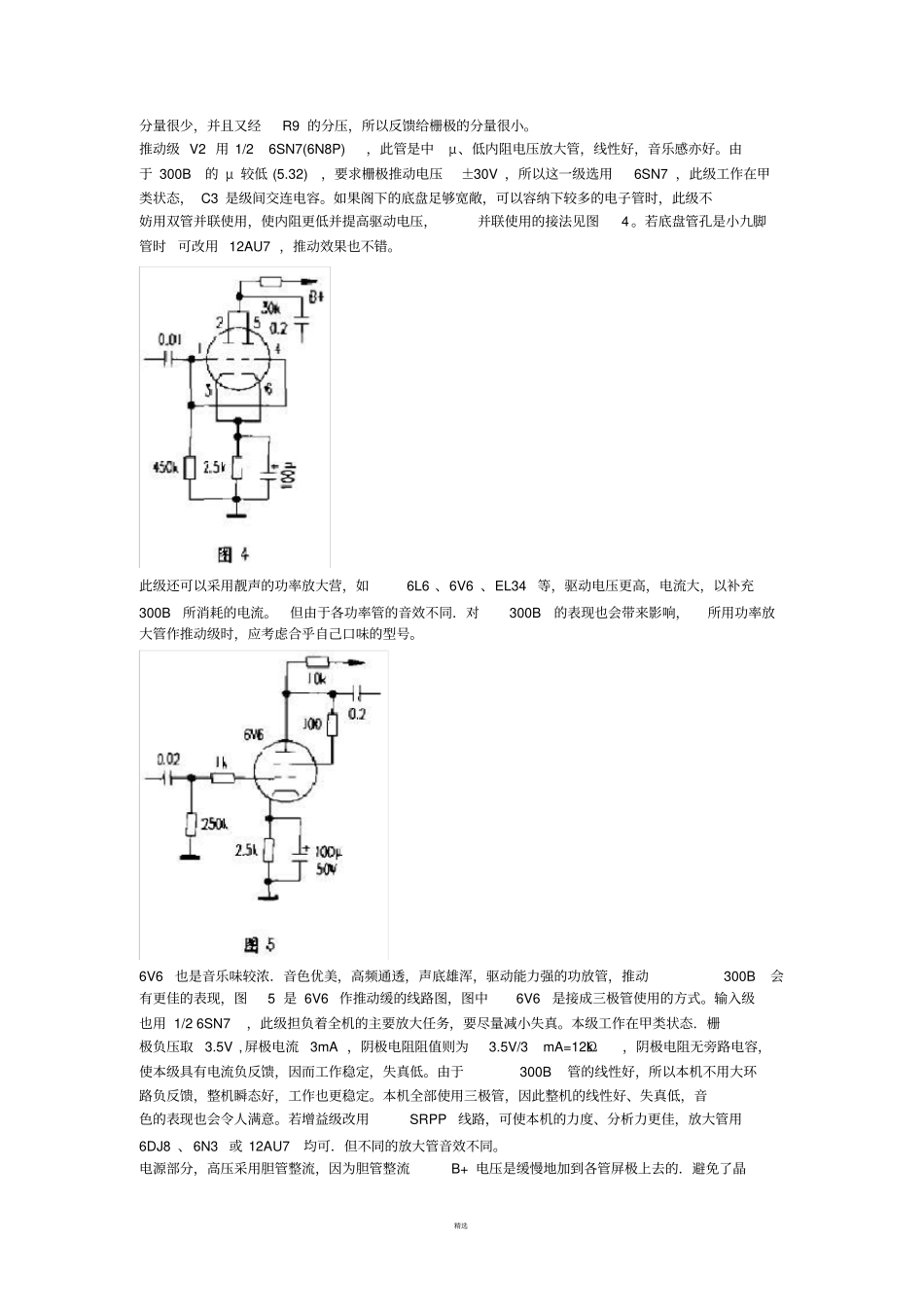

用300B制作胆机_第3页
3/9
精选用 300B制作胆机如今流行的靓声放大器是300B胆机,功放管用300B的胆机声音通透,纤细,分析力高,音色自然、优美,有人认为听了会上瘾,因此很多发烧友都想拥有。由于300B已炒得价格很昂贵, 300B商品机当然价格不菲。并且,商品机由于成本的原因,在下料上不得不折衷地考虑,则听感也不一定达到较高的水准,买回来后有时还要再摩。因此, 有动手能力者便自己焊机,自制 300B胆机,即使采用比较发烧的元件,成本也可以降低三分之一以上,制作得法,也可以得到不俗的放音效果。300B功放电路有推挽式和单端式输出电路,推挽式输出功放有较夫的输出功率和速度感,动态大。单端式输出电路由于工作在甲类工作状态,音色纯真,无交越失真、线性好,虽然输出功率稍小,但音色幼滑温暖,听人声更加迷人,弦乐更优美。因为300B是直热式三扳管,更适合作单端输出功率放大器,因此现在流行的300B机大部分是单端输出的功放。如何制作好声的单端输出的300B胆机,本文就谈谈制作中的体会,供各位参考。300B是直热式三极功率放大管,一般认为用直热式三极管制作单端输出机时,交流声大(推挽式输出级由于输出变压器初级两个屏极线圈有抑制交流声的作用,所以可以获得很低的交流声) ,但由于 300B的灯丝是经过改进的,和其他直热式三极管(如 2A3 等) 的灯丝结构不相同,它的灯丝较长,灯丝首尾相连为一端,中间的头则为另一端,这样灯丝就短而粗,用交流电点燃时,则交流声低, 所以 300B胆机要比 2A3 的交流声低得多。 业余条件下焊机, 信噪比可以达到85dB以上,耳朵贴近扬声器才可以辨别出一点交流声。300B是上个世纪30 年代研制生产的本是工业用管, 用于 Hi-Fi放大器是在70 — 80 年代才流行,所以流行的线路很少,300B单端机经典线路是用五极管推动,因为五极管的频响宽,更能发挥 300B的特点,典型的线路是WE310A作电压放大的300B机,由于WE310A不容易找到,则现在较多是用容易找到的五极管6SJ7推 300B的线路 ( 其他五极管如6JB 、6AU6等都可以用 ) ,见图 2 ,还可以在增益级之后再加一推动级。近年来,由于数码音源的普精选及,数码音源输出电平较高,为了减少电压放大级的失真.而改用屏流较大的三极管作电压放大,如图 3 所示 从理论上讲五极管比三极管的噪音电平高,或输入信号电平较高时,易引起失真,但制作得法仍然可以得到满意的效果,所以焊机采用图2 者仍颇多。下面就以图3 为例谈谈制作要求:图 3 是一...
