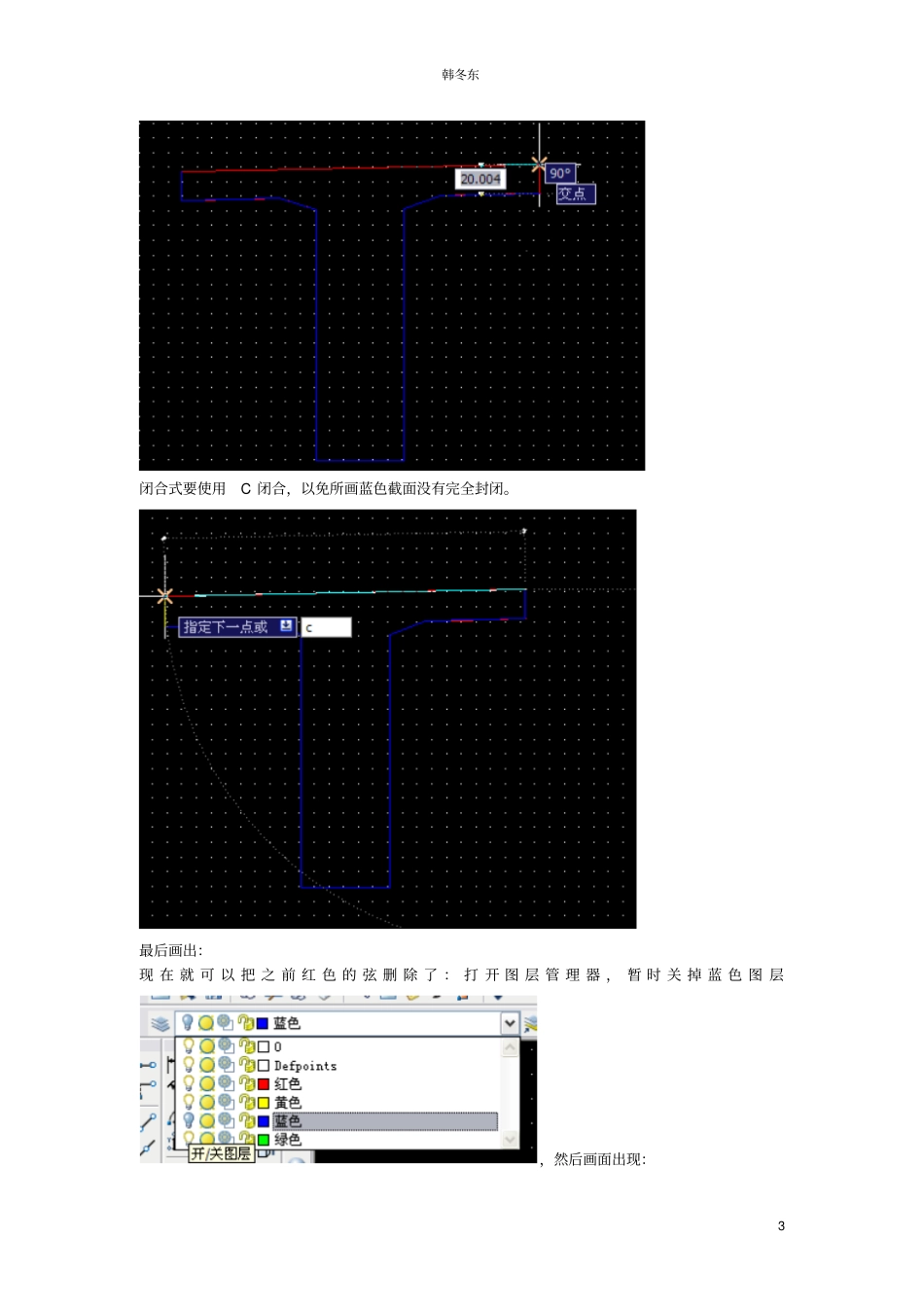

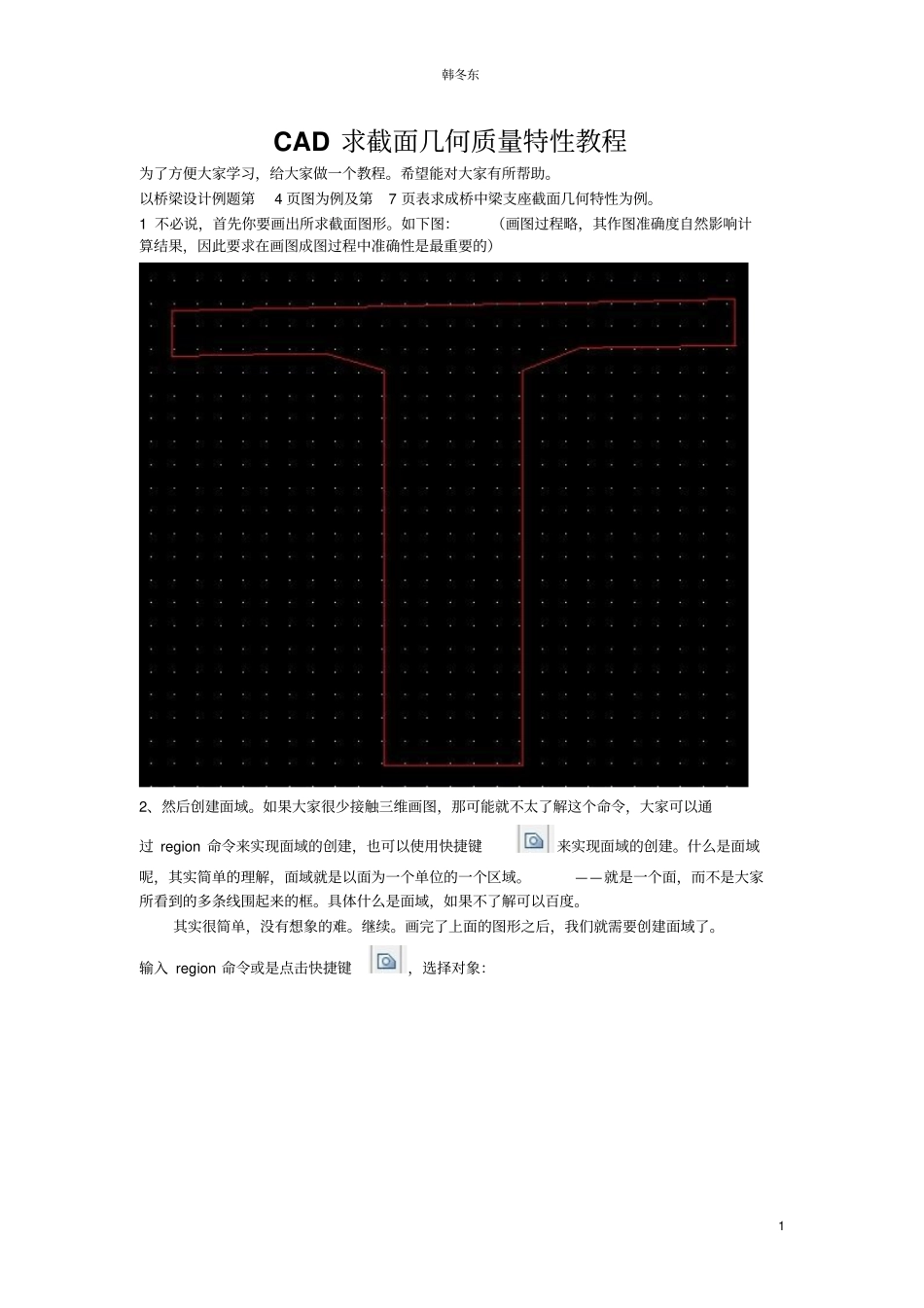

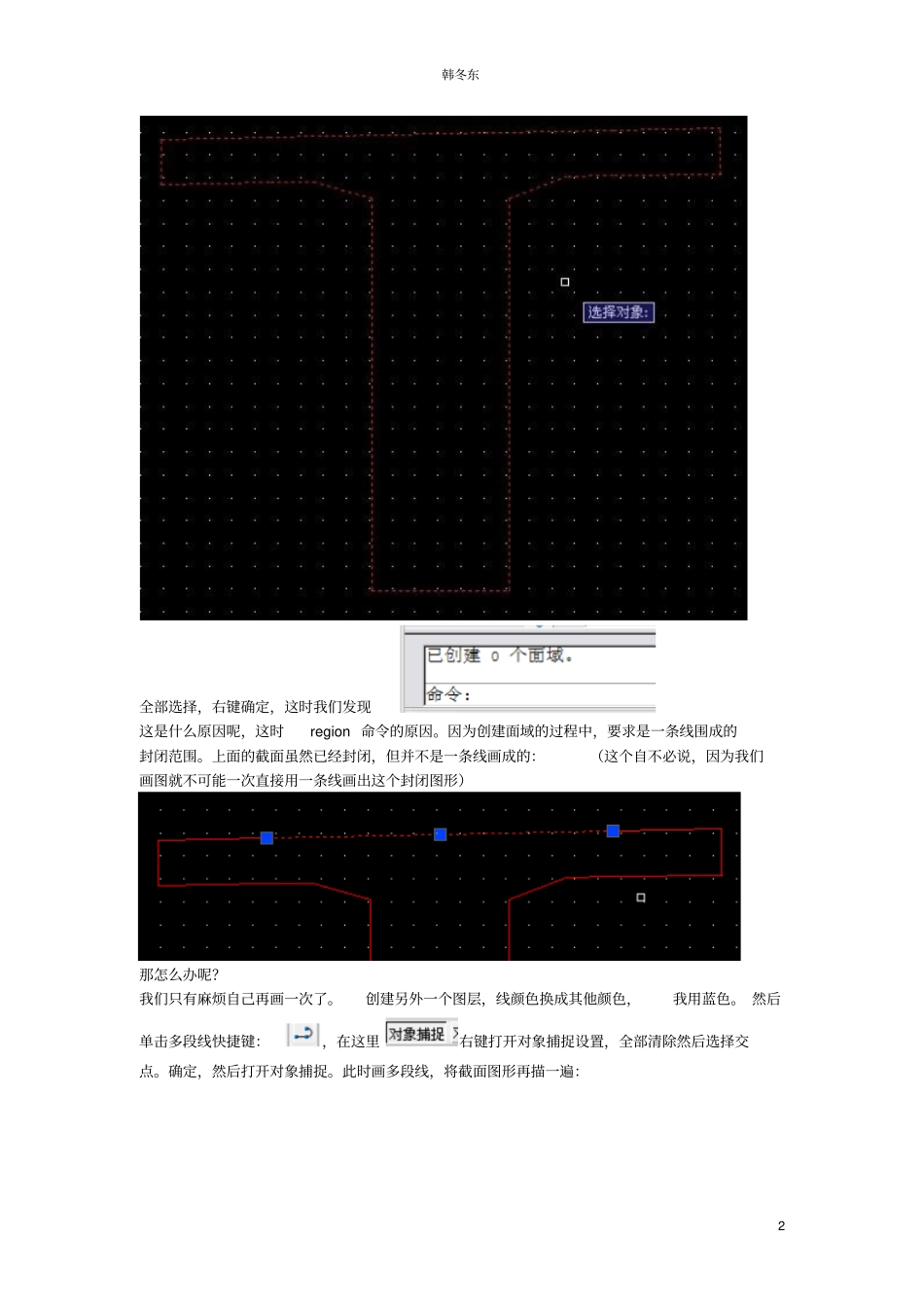

韩冬东1 CAD 求截面几何质量特性教程为了方便大家学习，给大家做一个教程。希望能对大家有所帮助。以桥梁设计例题第4 页图为例及第7 页表求成桥中梁支座截面几何特性为例。1 不必说，首先你要画出所求截面图形。如下图：（画图过程略，其作图准确度自然影响计算结果，因此要求在画图成图过程中准确性是最重要的）2、然后创建面域。如果大家很少接触三维画图，那可能就不太了解这个命令，大家可以通过 region 命令来实现面域的创建，也可以使用快捷键来实现面域的创建。什么是面域呢，其实简单的理解，面域就是以面为一个单位的一个区域。——就是一个面，而不是大家所看到的多条线围起来的框。具体什么是面域，如果不了解可以百度。其实很简单，没有想象的难。继续。画完了上面的图形之后，我们就需要创建面域了。输入 region 命令或是点击快捷键，选择对象：韩冬东2 全部选择，右键确定，这时我们发现这是什么原因呢，这时region 命令的原因。因为创建面域的过程中，要求是一条线围成的封闭范围。上面的截面虽然已经封闭，但并不是一条线画成的：（这个自不必说，因为我们画图就不可能一次直接用一条线画出这个封闭图形）那怎么办呢？我们只有麻烦自己再画一次了。创建另外一个图层，线颜色换成其他颜色，我用蓝色。 然后单击多段线快捷键：，在这里右键打开对象捕捉设置，全部清除然后选择交点。确定，然后打开对象捕捉。此时画多段线，将截面图形再描一遍：韩冬东3 闭合式要使用C 闭合，以免所画蓝色截面没有完全封闭。最后画出：现 在 就 可 以 把 之 前 红 色 的 弦 删 除 了 ： 打 开 图 层 管 理 器 ， 暂 时 关 掉 蓝 色 图 层，然后画面出现：韩冬东4 全部选择删除即可。再回到图层管理器，打开蓝色图层：显示：韩冬东5 单击面域：选择对象：韩冬东6 右键确定，左下角显示：C 成功创建。 OK ，下一步。3、查看截面质点（质心位置）。：输入 massprop 命令，确定，然后选择对象，选择我们已经创 建好的 面域（ ——截 面） ：——> 韩冬东7 右键确定。弹出了我们想要的东西了：But,现在所有结果还不是完全正确，因为我们的坐标和质点不在一点，我们要不CAD 图中韩冬东8 的坐标原点移动到质点位置。暂时记住质点位置是然后在命令行中输入：UCS 出现：把刚刚的质点坐标输入即可，中间用英文逗点隔开输入。输入完成后两次回车即可：韩冬东9 最后最后激动的时刻来了，从新输...
